小型货车制动系统转子刹车片卡钳结构

这套制动组件的三维结构，完全围绕小型货车的日常运营工况做匹配设计，首先要考虑的就是城配运输场景下的高频制动需求——小型货车日常多在城区道路行驶，路口多、跟车距离近，频繁启停带来的制动热负荷是设计时首先要攻克的点。从结构布局来看，制动转子采用通风式结构设计，内部的散热风道顺着旋转方向做了导流优化，车辆行驶时的迎面风可以顺着风道快速带走制动摩擦产生的热量，避免连续制动后出现热衰退，影响制动效能。卡钳的安装位完全匹配小型货车前桥的转向节安装边界，安装座的孔位公差按照整车装配的IT7级精度做了预留，既保证装配时的定位精度，也给后期维修更换留出了合理的调整余量，不会出现配件装不上、间隙调整困难的问题。

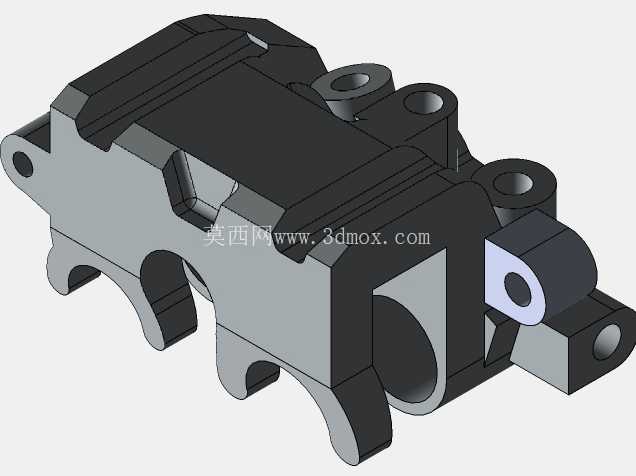

刹车片的摩擦片材料选用了半金属基配方，摩擦系数在0.35-0.4之间，兼顾了低温下的初始制动效能和高温下的摩擦稳定性，背板和摩擦片之间做了减震消音片的结构设计，能有效降低制动时的高频震动和异响，提升驾驶体验。卡钳的活塞采用单活塞浮动式结构，相比固定式卡钳结构更简单，重量更轻，对于载荷在1.5-3吨级的小型货车来说，制动力输出完全满足GB7258要求的制动距离标准，同时后期维护成本更低，更换刹车片时不需要拆解整个卡钳本体，只需要松开浮动销就能完成操作，适合货运车辆高出勤率下的快速维保需求。

从安装边界来看，转子的中心孔直径、螺栓孔分布圆直径完全对应小型货车的轮毂轴承安装尺寸，转子的端面跳动公差控制在0.05mm以内，避免高速制动时出现方向盘抖动的问题。卡钳的安装支架和转向节的贴合面做了平面度处理，保证安装后卡钳和转子的端面平行度误差不超过0.1mm，防止出现偏磨、拖刹的情况。整个制动总成的重量控制在12kg以内，不会给前桥增加过多的簧下质量，对车辆的操控稳定性和轮胎接地性能都有正向帮助。

在实际使用场景中，这套制动组件不仅要满足平坦铺装路面的制动需求，还要考虑部分城乡结合部非铺装路面的使用环境，卡钳的活塞防尘套采用耐老化的丁腈橡胶材质，能阻挡泥沙、灰尘进入活塞腔，避免活塞卡滞导致的制动回位不良问题。刹车片的磨损极限预留了1.5mm的磨损余量，当摩擦片磨损到极限位置时，卡钳上的报警片会和转子接触发出尖锐的提示音，提醒驾驶员及时更换刹车片，避免磨到转子造成更大的维修成本。

设计过程中还做了运动干涉校核，当车轮上下跳动、转向达到最大角度时，卡钳、刹车片和周边的悬架摆臂、转向拉杆、轮毂防尘罩都不会发生干涉，预留的最小间隙在8mm以上，即使在车辆满载、悬架被压缩到极限位置的情况下，也不会出现部件磕碰的问题。制动管路的接口位置做了标准化设计，和整车的制动硬管、软管接口完全通用，不需要额外做转接处理，装配时可以直接对接，减少了装配工序和潜在的泄漏点。

从结构强度来看，卡钳本体采用球墨铸铁材质铸造，经过去应力退火处理，在16MPa的制动液压力下不会出现变形、开裂的问题，满足紧急制动时的强度要求。转子的材质采用灰铸铁HT250，硬度在HB180-220之间，和刹车片的摩擦材料匹配性好，磨损均匀，正常使用情况下转子的使用寿命可以达到8-10万公里，刹车片的使用寿命在3-5万公里，完全匹配小型货车的维保周期，减少了车辆的停运时间，提升运营效率。
