多孔散热型盘式制动刹车盘结构设计

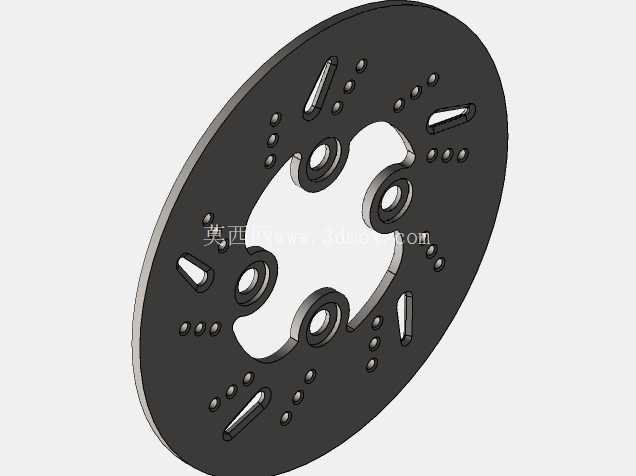

　　盘式制动结构目前已经覆盖乘用车辆、轻型工程车辆、小型赛事特种车辆的行走制动系统，相比传统鼓式制动，其散热效率更高、热衰退抗性更强，连续制动工况下的制动力输出稳定性更优，是当前行走类机械制动系统的主流配置方向。这款刹车盘的结构设计，首先围绕制动过程的热管理需求展开，盘面分布的多组圆形小孔与长条形通风槽，并非单纯的减重设计，核心作用是在盘体随车轮轴高速旋转时，通过槽孔结构带动周边空气形成定向对流，将刹车片与盘面摩擦产生的热量快速带出摩擦副区域，避免长时间连续制动导致盘面温度过高引发摩擦系数下降，也就是工程上常说的热衰退现象。

　　从安装边界来看，盘体中心区域设置的四个带沉台的安装孔，对应轮毂轴头的四个固定螺栓位，沉台结构可以保证螺栓锁紧后端面与盘体安装面完全贴合，不会出现螺栓头突出摩擦工作面的问题，中心的大尺寸镂空区域是为了避让轮毂轴头的突出结构，保证盘体安装后与轮毂端面的平行度公差控制在合理范围内，避免制动过程中出现盘面偏摆、刹车片偏磨的问题。在实际应用场景中，这类带多孔通风结构的刹车盘，既可以适配常规民用代步车辆的前轮制动配置，也能满足小型越野车辆、场地赛事车辆的高强度制动需求，相比实心盘面结构，其同厚度下的散热效率可以提升30%以上，同时槽孔结构还可以在制动过程中快速排出摩擦产生的磨屑，避免磨屑夹在刹车片与盘面之间引发制动抖动、异响等问题。设计过程中需要重点控制的尺寸参数包括盘面的平面度、安装孔的位置度、以及摩擦工作面的厚度公差，平面度偏差过大会导致制动踏板出现脉动反馈，位置度偏差则会导致安装后盘体与轮毂不同心，高速旋转时出现动平衡超差，引发方向盘抖动问题。从结构强度角度考虑，盘面的槽孔分布并非随意排布，而是沿着盘体周向均匀对称布置，每个槽孔的边缘都做了圆弧过渡处理，避免应力集中导致盘体在高频制动载荷下出现裂纹，尤其是长条形通风槽的走向，顺着盘体旋转方向做了倾斜设计，既可以提升空气导流效率，也能降低槽孔边缘的应力集中系数。

　　在制动功能实现逻辑上，刹车盘作为制动系统的旋转部件，随车轮轴同步转动，卡钳推动两侧刹车片夹紧盘面时，通过接触面的滑动摩擦将车辆行走的动能转化为热能散出，从而实现轴的转速降低或者锁止，这就要求盘面的摩擦工作面有足够的硬度与耐磨性能，同时整体结构有足够的刚性，在刹车片的夹紧力作用下不会出现过大的形变，保证制动力的线性输出。很多新手工程师在设计这类制动盘时，容易一味追求散热效果开设过多过大的槽孔，反而导致盘体刚性不足，制动时盘面形变过大引发踏板发软、制动力不足的问题，这款结构的槽孔尺寸与排布密度，是在散热效率与结构刚性之间做了平衡，既保证了连续制动的热稳定性，也能满足常规制动工况下的强度要求。

　　安装时需要注意，盘体与轮毂的结合面必须清理干净，不能有锈迹、泥沙或者旧的磨屑残留，否则会导致盘体安装后出现偏斜，制动时出现抖动，安装固定螺栓时需要按照对角顺序分次拧紧，保证每个螺栓的预紧力一致，避免盘体受到不均匀的安装应力。另外，这类带通风槽孔的刹车盘在使用过程中，需要定期检查槽孔是否被泥沙、磨屑堵塞，堵塞后会大幅降低散热效率，尤其是经常在非铺装路面行驶的车辆，每次保养时都要清理槽孔内的杂物，保证通风路径顺畅。从三维建模的角度来看，这类盘类零件的建模重点在于阵列特征的参数化控制，所有槽孔与安装孔的位置都可以通过圆周阵列实现，修改参数时可以快速调整孔位数量、槽型尺寸，方便后续根据不同的车型参数做适配调整，中心安装区域的沉台特征需要注意与安装孔的同轴度公差，建模时可以通过同轴约束保证特征位置的准确性，避免后续加工时出现位置偏差。
