波浪外缘通风型碟刹制动盘结构设计

　　这款碟刹制动盘的结构设计，首先围绕两轮乘用车辆的制动散热需求展开，日常通勤场景下频繁制动带来的热量堆积，是导致制动效能衰减、摩擦片异常磨损的核心诱因，因此在盘面结构上做了针对性的镂空导流设计。中心安装位采用花键配合结构，与轮毂轴的配合间隙控制在常规过盈配合公差区间，安装止口的同轴度公差按照IT7级精度设定，保证高速转动时的端面跳动量控制在0.05mm以内，避免制动时出现踏板抖动、蹭碟等常见故障。

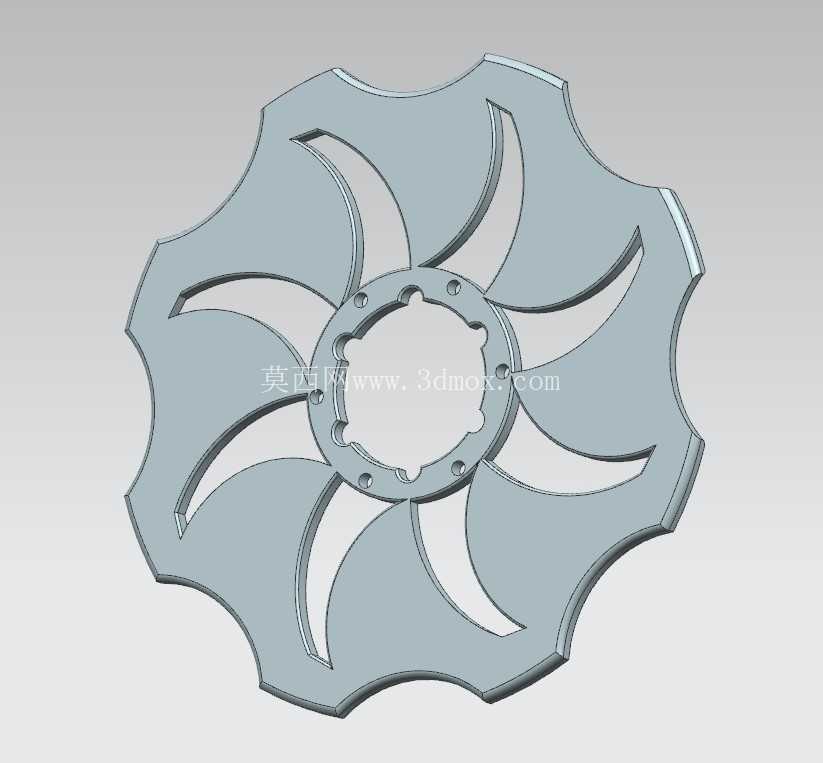

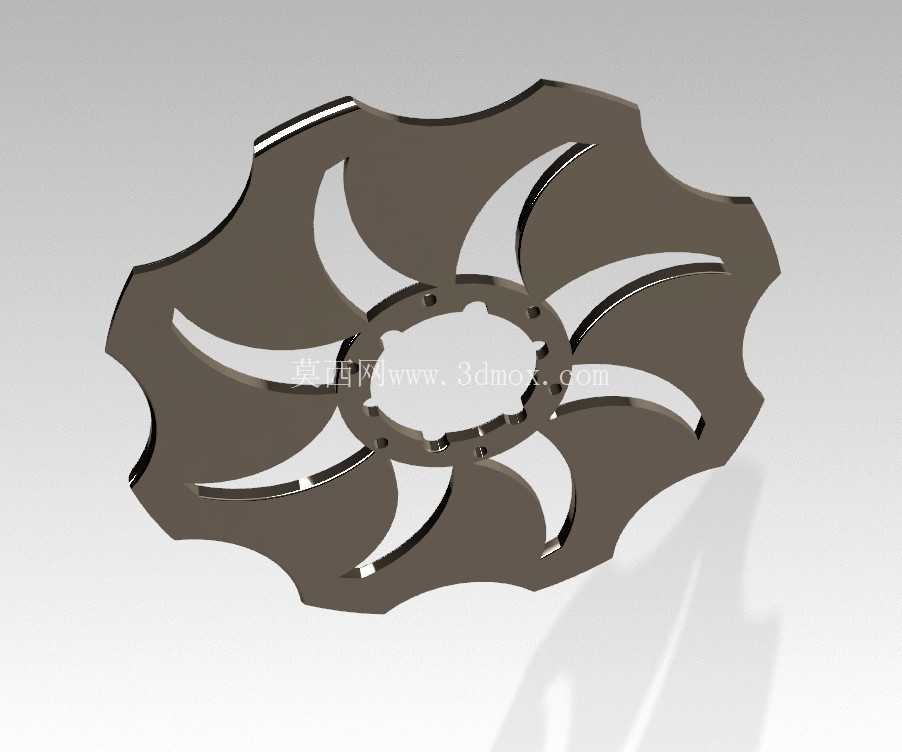

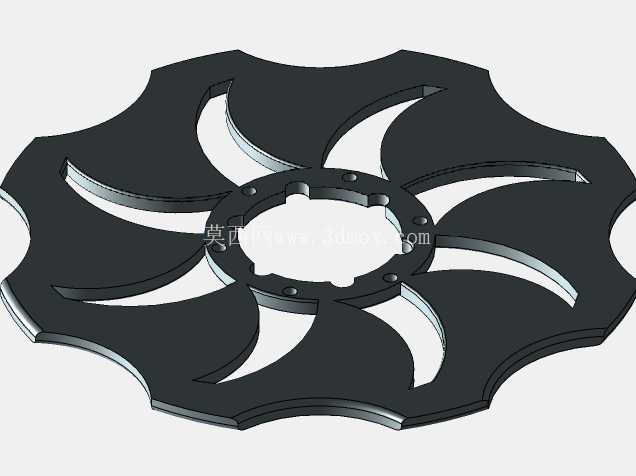

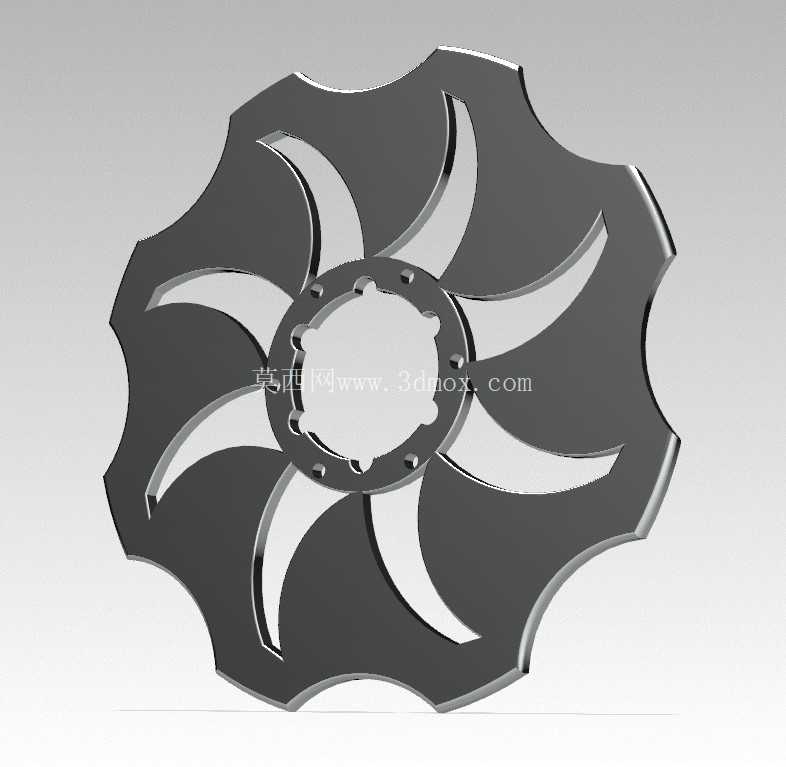

　　外缘采用波浪形非圆轮廓设计，并非单纯的外观造型优化，转动过程中波浪形的外缘可以持续切割周边空气流场，配合盘面六条弧形导流槽形成的贯通风道，能将制动摩擦产生的热量快速带出摩擦接触面，相比同尺寸的圆形平面制动盘，连续制动工况下的盘面峰值温度可降低15%左右，有效减少热衰退现象的出现概率。盘面的弧形镂空槽同时承担排屑功能，制动过程中摩擦片磨损产生的磨屑会顺着弧形槽的弧度被甩出摩擦区域，避免磨屑夹在盘片与摩擦片之间造成盘面异常划伤，延长摩擦副的整体使用寿命。安装孔位围绕中心花键均匀分布，孔位的位置度公差满足常规量产车型的轮毂安装匹配要求，不需要额外修改轮毂连接结构即可完成替换适配。

　　盘面厚度按照常规两轮车的制动载荷设定，摩擦区域的平面度公差控制在0.02mm以内，保证制动时摩擦片与盘面的接触面积能达到90%以上，制动过程的制动力输出线性平稳，不会出现初段制动力突兀、后段制动力不足的问题。从结构强度角度看，六条弧形筋条连接内圈安装座与外缘制动环，筋条的宽度经过受力仿真校核，在紧急制动的最大制动力矩载荷下，筋条位置的最大应力远低于材料的屈服强度，不会出现盘面开裂、连接筋断裂的失效风险。波浪形外缘的每个凸起位置对应摩擦片的接触区间，转动过程中摩擦片与盘面的接触是断续的动态过程，能避免摩擦片长期固定接触同一位置产生的局部硬化、偏磨问题，同时一定程度上降低制动时的高频共振噪音，提升骑行过程的NVH表现。

　　设计过程中也考虑了不同使用场景的适配性，无论是城市通勤的频繁点刹，还是山路骑行的长时间连续制动，该结构的通风散热效率都能满足使用需求，安装边界尺寸与同规格常规圆形碟刹盘保持一致，替换安装时不需要调整卡钳位置、更换轮毂连接座，具备较好的通用适配性。盘面的所有棱边都做了倒角处理，避免安装过程中锐边划伤操作人员，也减少转动过程中棱边产生的风切噪音。内圈花键的齿形参数按照通用轮毂轴的花键标准设计，齿面的粗糙度控制在Ra1.6以内，保证装配时的顺滑度，长期使用后也不会出现花键磨损松旷的问题。
