交错齿螺旋锥齿轮传动结构设计

　　在各类需要实现相交轴或交错轴动力传递的机械结构中，螺旋锥齿轮始终是核心传动部件之一，不同于直齿锥齿轮仅能在低速、低载荷场景下应用，螺旋锥齿轮凭借齿面的螺旋升角设计，啮合过程中至少有两对轮齿同时参与接触，重合度远高于直齿结构，传动过程的冲击、振动与噪声都能得到有效控制，更适配中高速、重载的传动工况。这类零件的设计核心首先要匹配安装轴的交角需求，常规应用中90度轴交角是最常见的配置，但实际设计时完全可以根据设备内部的空间布局，调整两锥体轴线的夹角数值，唯一需要严格遵循的设计准则是两个配对锥齿轮的节锥顶点必须完全重合，否则啮合过程中会出现偏载、齿面异常磨损，甚至轮齿断裂的问题。

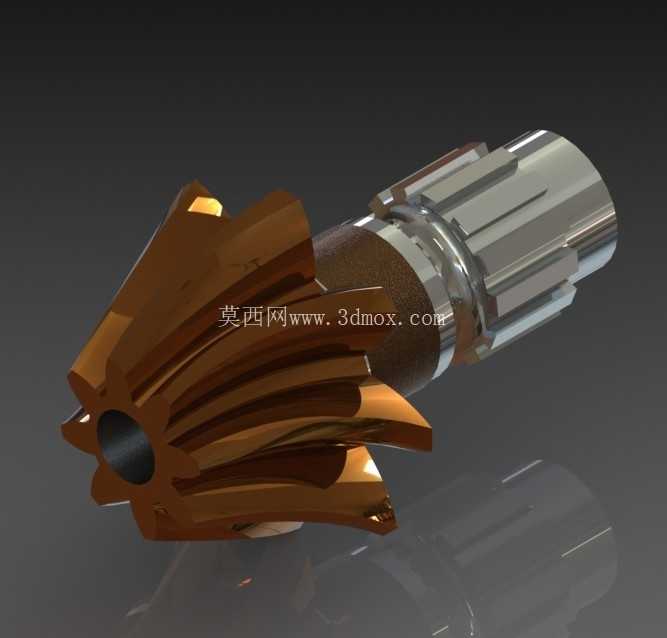

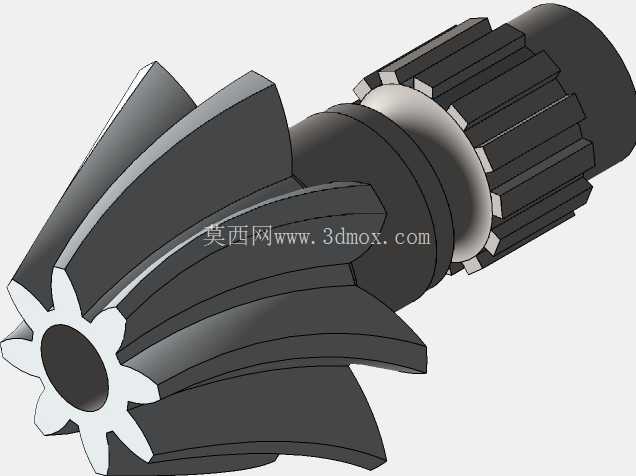

　　从结构细节来看，该齿轮一端为带螺旋齿的锥形体，轮齿沿锥面呈螺旋状均匀分布，齿向的螺旋角设计能够让轮齿进入啮合时是渐进式接触，而非直齿锥齿轮的整齿突然啮入啮出，这一特性让传动过程的动载荷大幅降低，在机床主轴传动、汽车差速器、工程机械行走机构、航空传动系统中都有广泛应用。齿轮另一端设计为花键连接结构，这种结构相比普通平键连接，能够承受更大的扭矩载荷，同时具备更好的对中性，方便与传动轴进行装配，花键的齿形、齿数、大径小径尺寸都需要与配合轴的参数完全匹配，保证装配后无径向窜动，动力传递过程无回程间隙。

　　设计这类齿轮时，首先要根据传动系统的额定输入扭矩、转速、传动比要求，确定齿轮的模数、齿数、齿宽、螺旋角、压力角等核心参数，节锥角的计算需要结合配对齿轮的齿数比与轴交角来推导，保证两个齿轮的节锥面能够完美贴合。齿面的加工精度会直接影响传动效率与使用寿命，建模过程中需要严格控制齿廓的渐开线形状、螺旋线的导程精度，避免出现齿形误差导致的啮合异响。从安装边界来看，齿轮的轴向定位尺寸需要严格控制，装配时要保证节锥顶点与两轴线交点重合，轴向窜动量需要控制在允许公差范围内，否则会导致齿面接触区偏移，出现齿顶或齿根局部过载的情况。

　　在实际设备运行中，这类螺旋锥齿轮通常需要配合润滑系统使用，齿面接触区域会持续承受交变接触应力与弯曲应力，因此材料通常选用渗碳淬火合金钢，齿面硬度达到HRC58-62，芯部保持足够韧性，既能够抵抗齿面磨损与点蚀，又能承受冲击载荷不会断齿。不同于圆柱齿轮仅能实现平行轴传动，螺旋锥齿轮可以在紧凑的空间内改变动力传递方向，大幅缩减传动系统的整体体积，在很多对空间尺寸要求严苛的设备中，这种传动结构是不可替代的选择。建模过程中，轮齿的螺旋方向需要根据实际传动的转向要求确定，配对的两个螺旋锥齿轮螺旋方向相反，保证啮合时齿面的滑动方向符合润滑要求，避免出现齿面胶合的失效形式。齿宽的设计通常不超过节锥母线长度的三分之一，过宽的齿宽并不会提升齿轮的承载能力，反而会导致小端齿形过尖，加工难度提升，同时装配误差带来的载荷分布不均问题会被放大。齿轮的内孔设计为空心结构，既可以减轻零件自身重量，降低转动惯量，也可以方便传动轴穿过，优化设备内部的布局。在传动系统选型时，需要核算齿轮的接触强度与弯曲强度，根据载荷特性选择合适的精度等级，高速传动场景下需要选择更高的齿形与齿向精度，同时做动平衡校验，避免高速运转时出现振动。
