索尼KSL150CD播放器机芯结构设计

在桌面音频播放设备、车载影音系统以及早期台式电脑的光存储单元中，CD播放机芯是决定光盘读取稳定性与音频还原精度的核心机械组件，本次呈现的索尼KSL150CD机芯结构，完整还原了托盘式光驱的核心传动与光学读取布局，可作为同类光存储产品结构设计、逆向拆解学习的参考样本。从实际应用场景来看，该类机芯除了搭载于台式CD播放器、组合音响设备中，也可经过减震结构适配后用于工业级光盘数据读取设备，在需要长期稳定读取压模CD光盘的专业音频复刻、数据归档场景中，这类成熟的机械结构依然具备参考价值，其经过多代迭代的传动布局，能在常规民用环境下保持数千次托盘进出、光盘寻轨的动作精度，避免因机械磨损导致的读碟卡顿、跳轨问题。

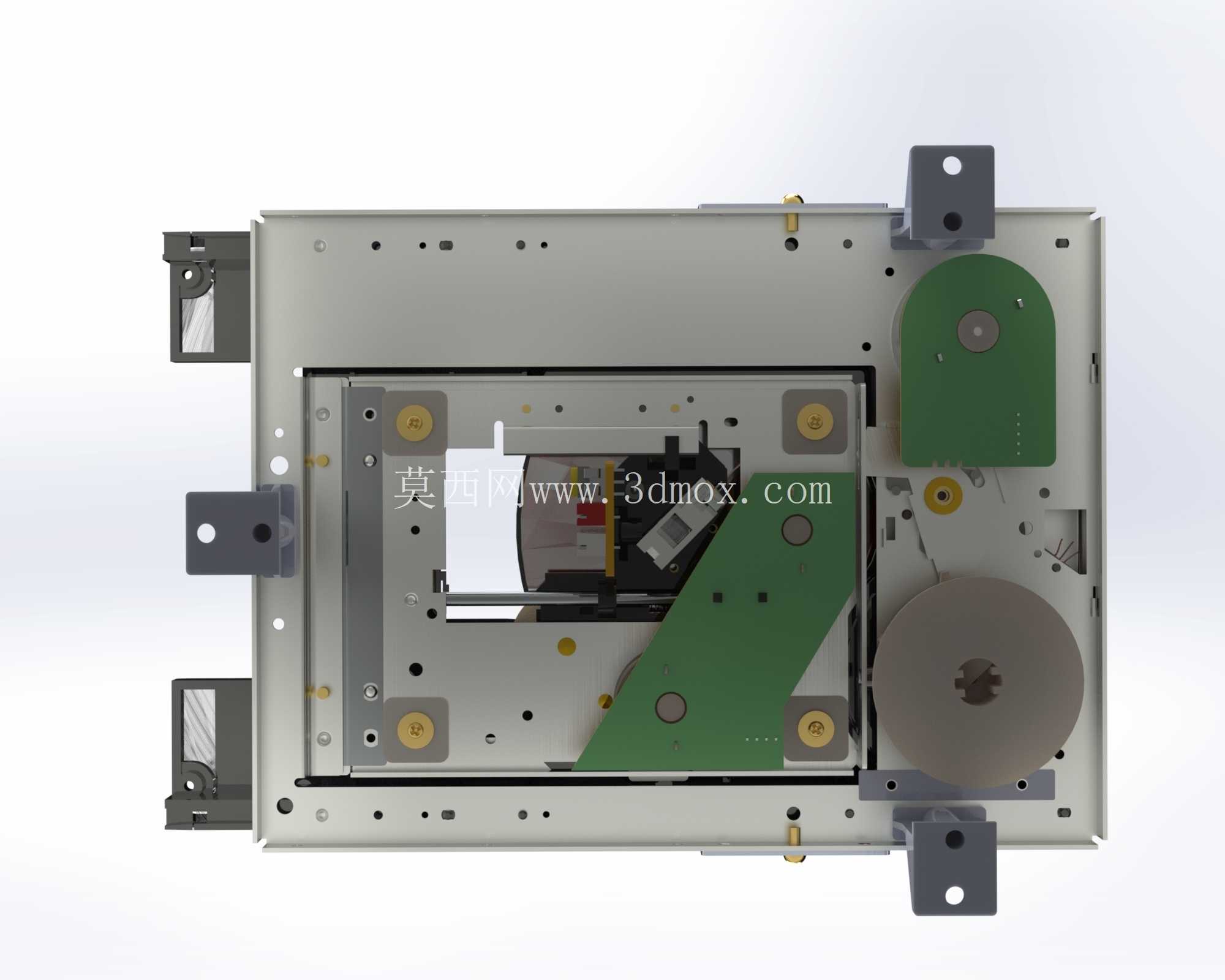

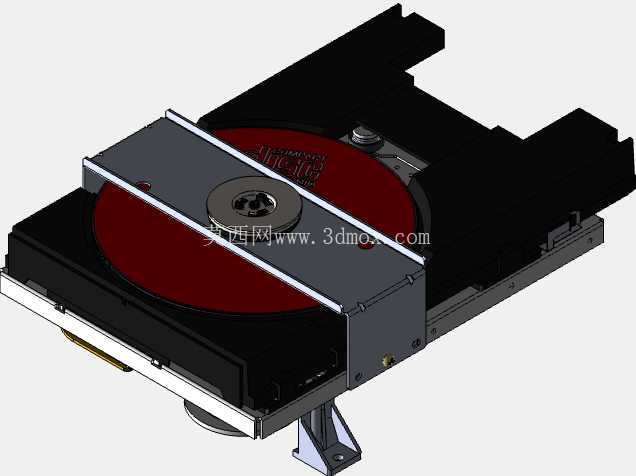

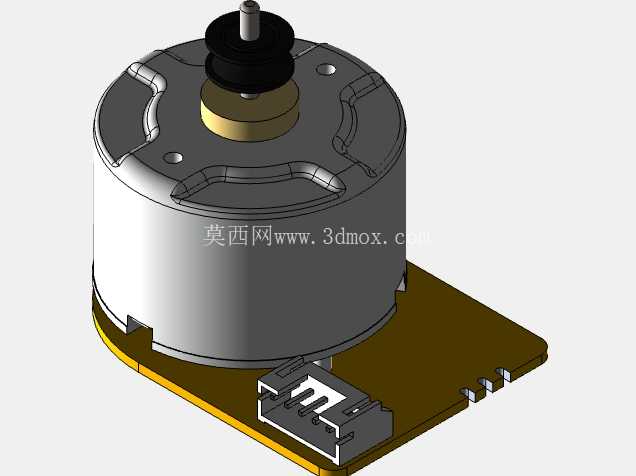

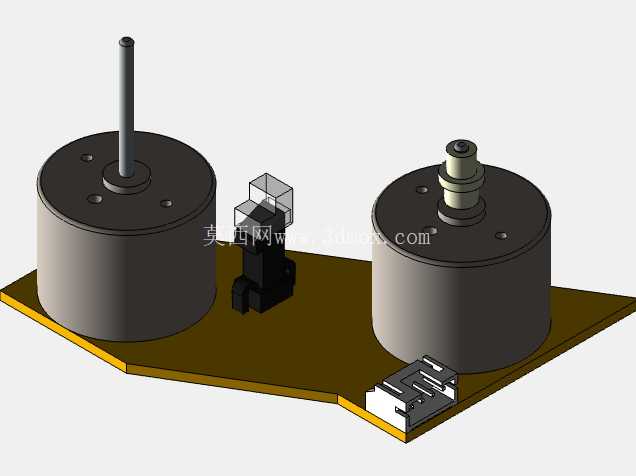

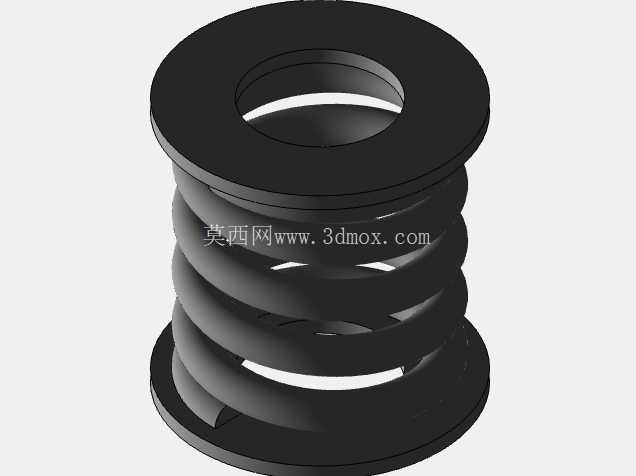

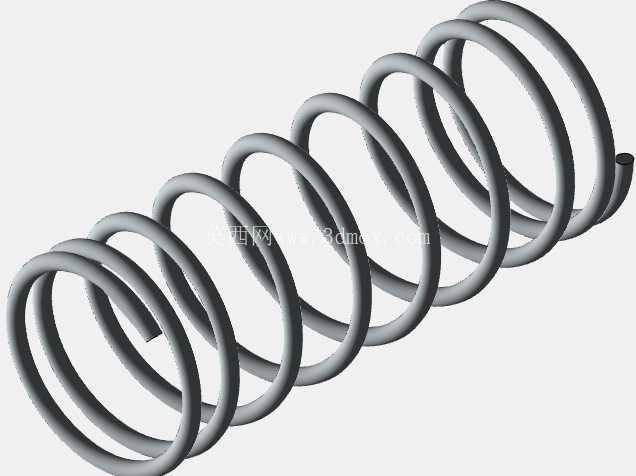

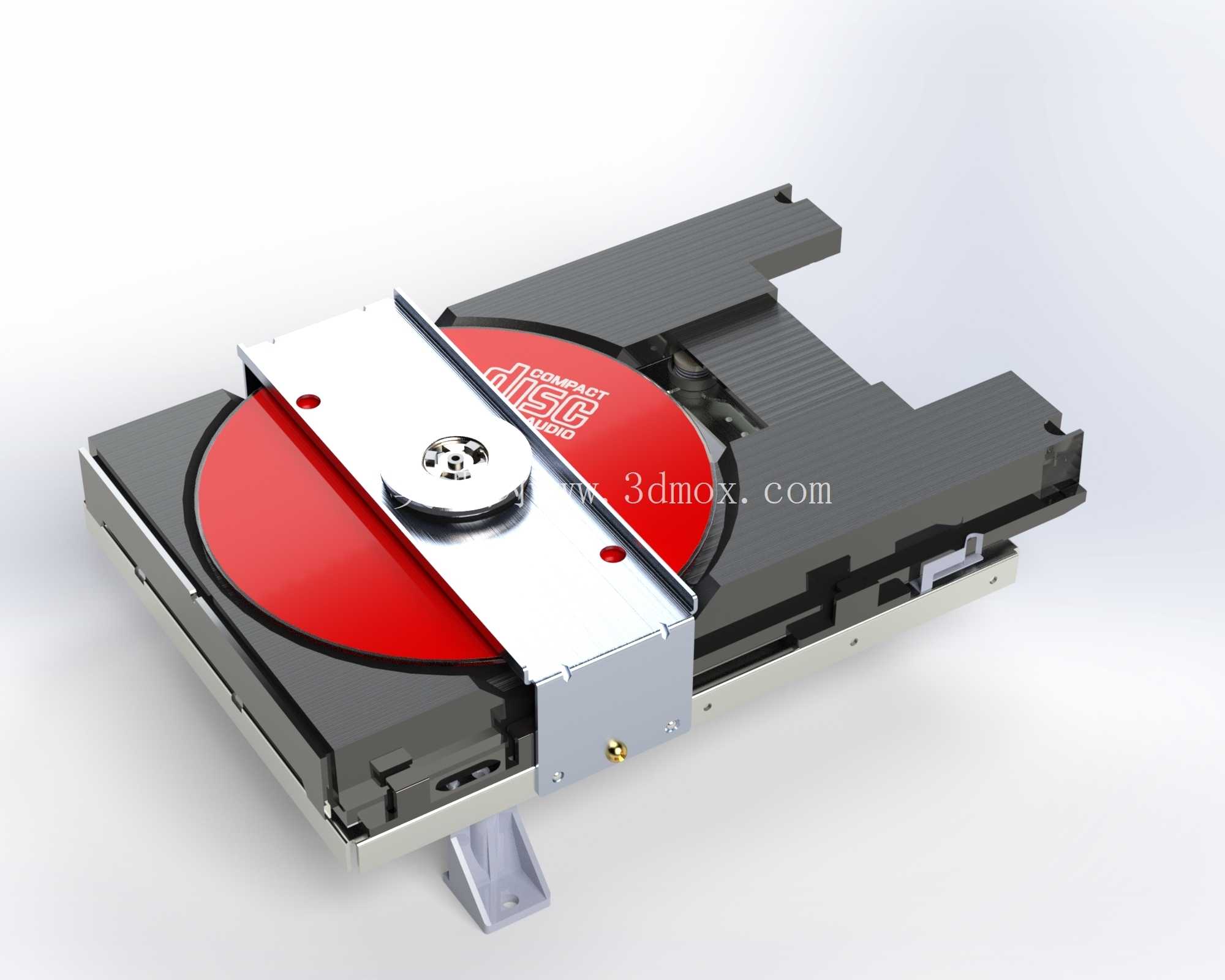

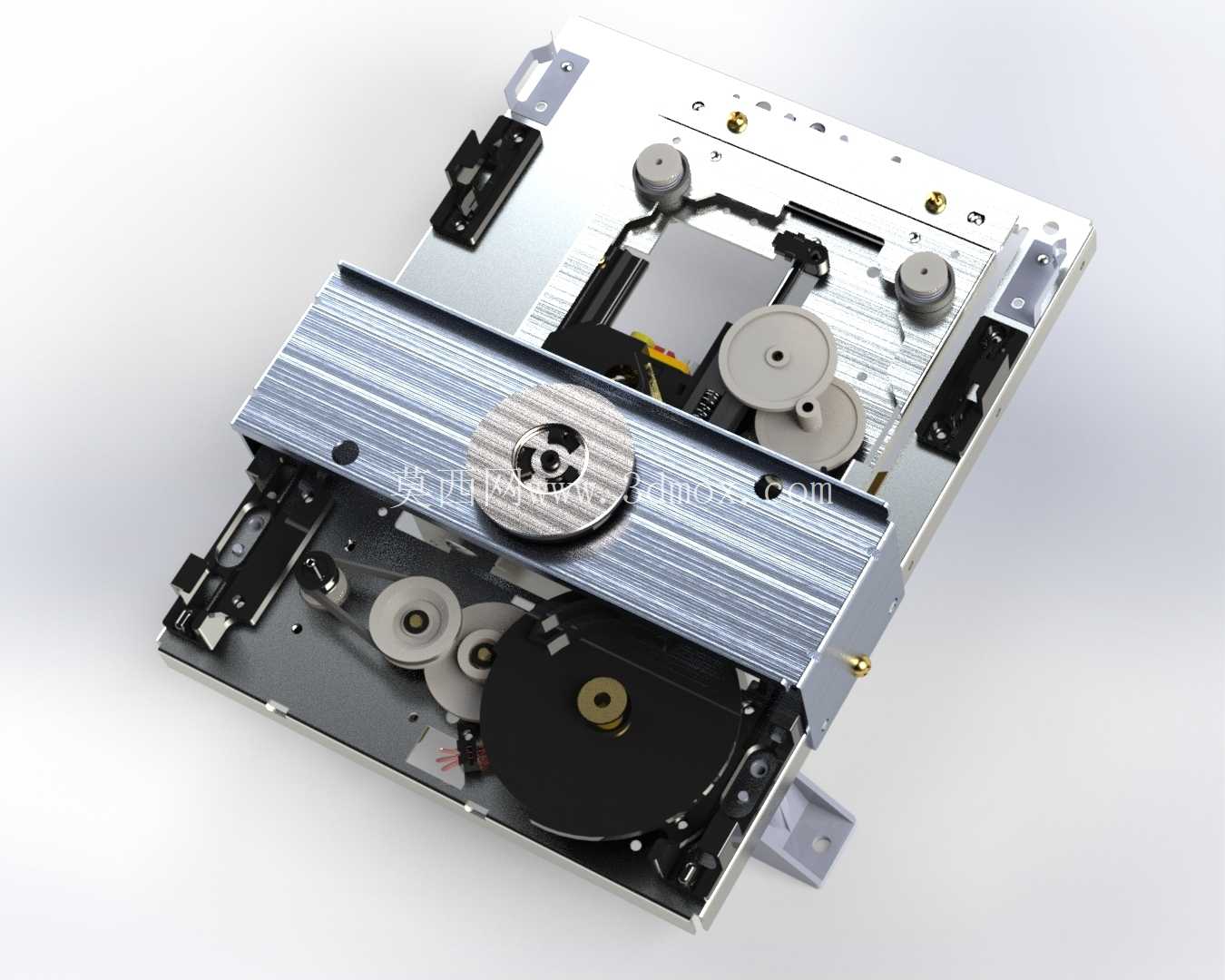

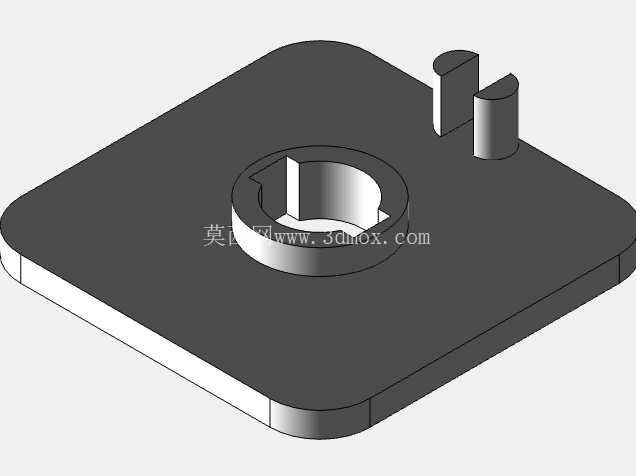

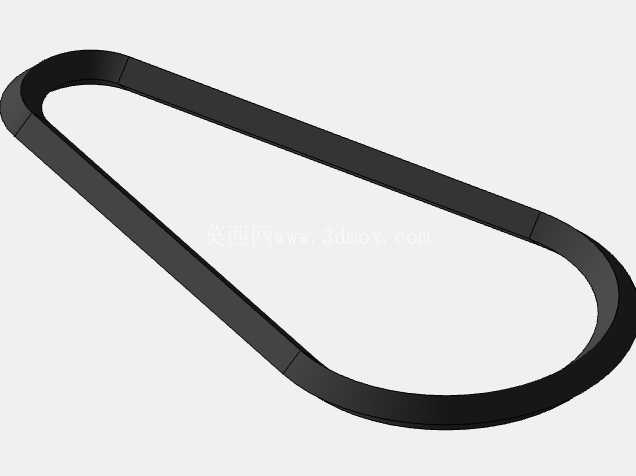

从功能特性来看，该机芯采用托盘侧出式的光盘装载结构，托盘滑动轨道采用双侧限位的注塑导轨设计，导轨接触面预留了润滑脂存储的微槽结构，无需频繁加注润滑脂即可保证托盘进出的顺滑度，避免长期使用后出现托盘卡滞、弹出不到位的问题。光盘压紧机构采用中部金属压盘+主轴电机直驱的设计，压盘表面覆盖有防滑的绒质垫层，当托盘完全收回舱内时，压盘在顶部弹簧的作用力下垂直下压，将光盘牢牢压紧在主轴转盘上，保证光盘在高速旋转时不会出现径向跳动，将旋转端面跳动量控制在读取光头的允许对焦范围内。光学读取头安装在底部的双金属导杆上，通过步进电机配合蜗杆传动实现径向的寻轨移动，导杆两端采用偏心螺钉固定，可在装配调试时调整导杆的平行度，保证光头在整个光盘径向移动行程内，物镜始终与光盘盘面保持垂直，避免出现外圈轨道读取灵敏度下降的问题。

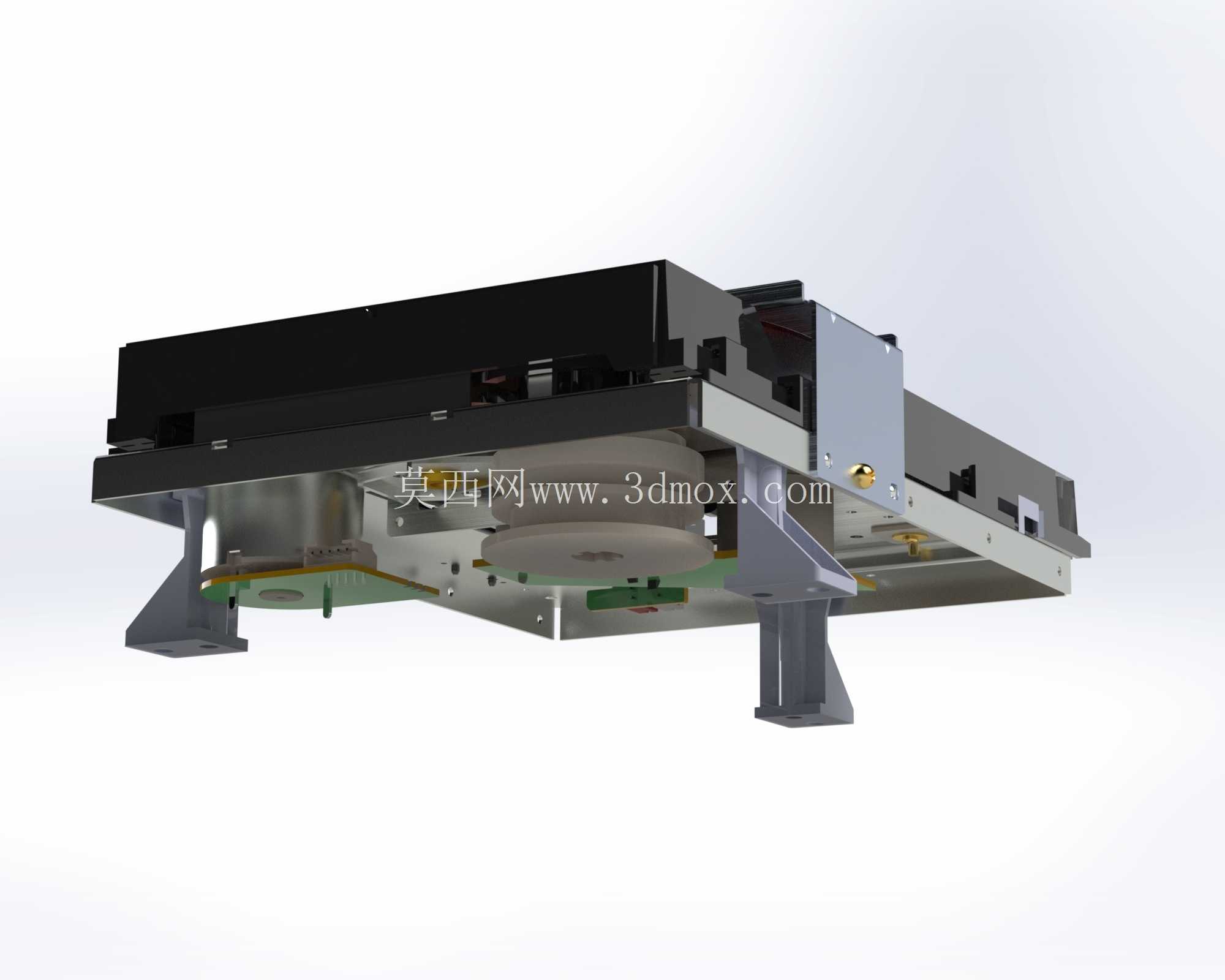

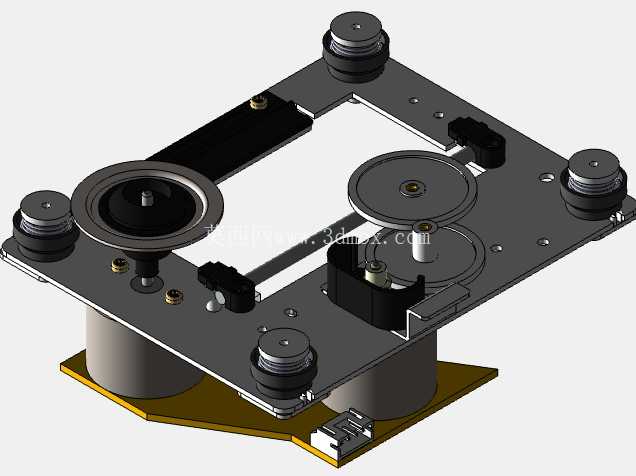

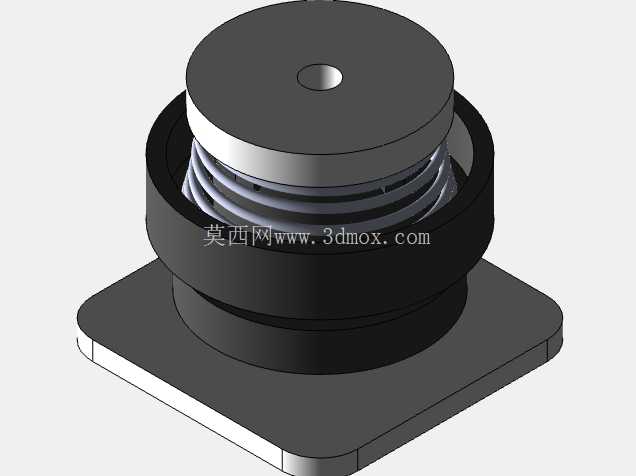

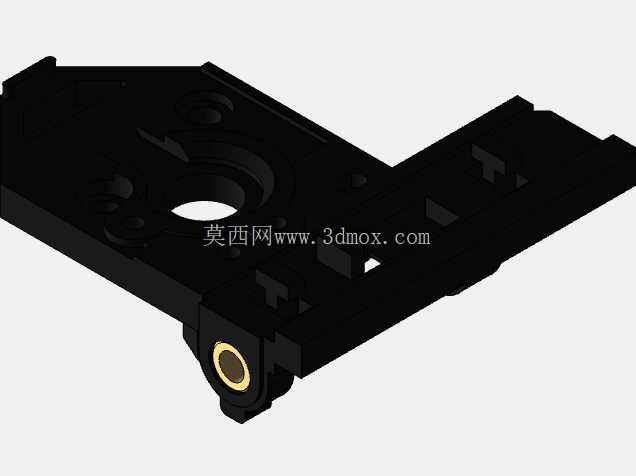

在设计思路上，该机芯充分考虑了民用消费电子的装配效率与维护便利性，整个机芯的主体框架采用一体化注塑成型，将托盘导轨限位、电机安装柱、光头导杆固定座等结构直接在框架上成型，减少了额外的金属连接件数量，总装时仅需通过自攻螺钉即可完成各组件的固定，适配流水线的快速装配需求。考虑到CD播放时的旋转震动会传递到音频解码电路甚至设备外壳，机芯底部预留了三个减震橡胶脚的安装位，每个安装位都采用带定位凸台的卡扣结构，橡胶减震脚可直接卡入安装位无需粘接，通过不同硬度的橡胶脚选配，可适配不同重量的设备外壳减震需求，既可以在轻薄型桌面CD机上使用硬度稍高的减震脚保证支撑强度，也可以在高保真音频播放设备上使用硬度更低的减震脚，隔绝机芯旋转产生的微震动传递到音频电路，避免震动引发的电流杂音影响音质表现。

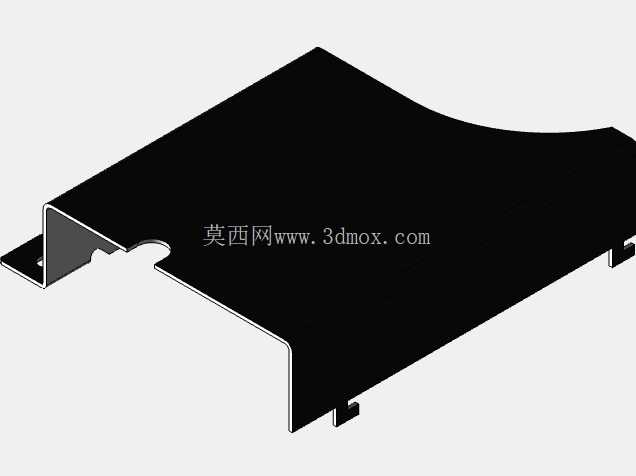

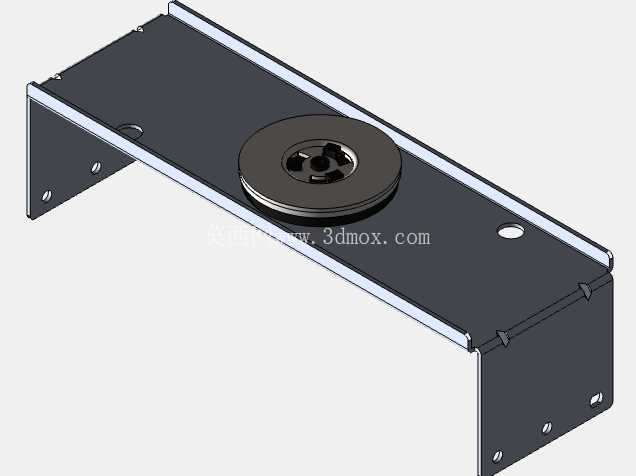

从安装边界与尺寸配合来看，该机芯的整体外轮廓为规则矩形，所有外接接口包括主轴电机供电、光头寻轨电机供电、光头信号排线的接口都布置在机芯尾部的同一侧，方便设备内部的线束整理，避免线束干扰托盘的滑动行程。机芯顶部的金属压盖采用折弯成型的镀锌钢板，既可以为光盘压紧机构提供安装支撑，也可以起到屏蔽内部电机电磁干扰的作用，避免电机运转时的电磁辐射干扰周边的音频电路。在装配到设备外壳时，仅需预留对应矩形的安装空腔，在空腔两侧预留托盘进出的开口，底部对应三个减震脚的位置设置支撑柱即可完成安装，无需额外设计复杂的固定结构。需要注意的是，该机芯的光头物镜焦距是针对标准1.2mm厚度的CD光盘设计，无法兼容厚度更薄的异型光盘或者粘贴了厚标签的光盘，否则会出现对焦失败无法读取的问题，在进行设备适配时需要在光盘入口处增加厚度检测结构，避免不符合规格的光盘进入机芯造成卡碟或者光头损坏。另外，机芯的寻轨传动蜗杆在装配时需要调整与齿轮的啮合间隙，间隙过大会导致寻轨定位精度下降，出现选曲跳号的问题，间隙过小则会加剧传动磨损，缩短机芯的使用寿命，在建模复刻该结构时需要严格还原啮合间隙的公差范围，保证传动的精度与寿命平衡。
