V型六缸双涡轮增压动力装置结构

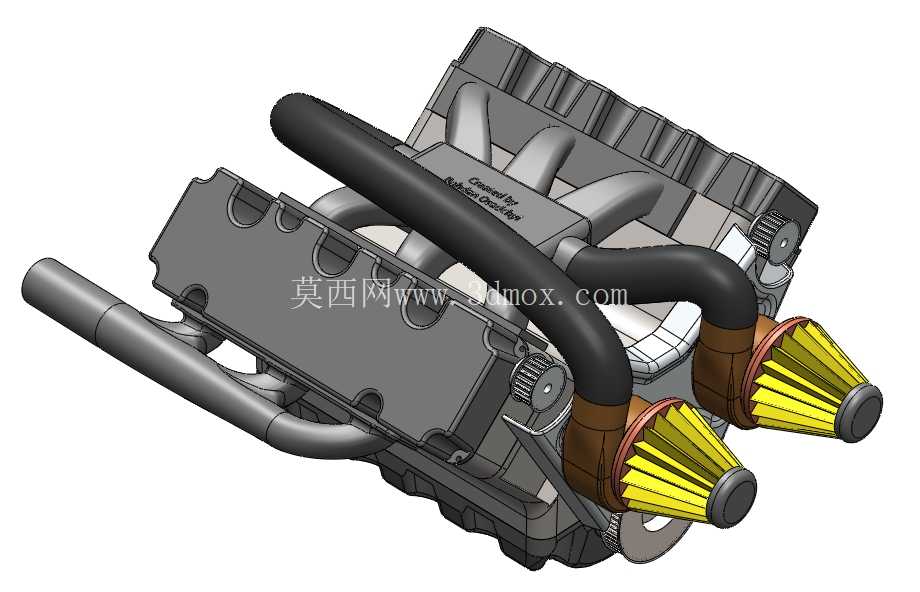

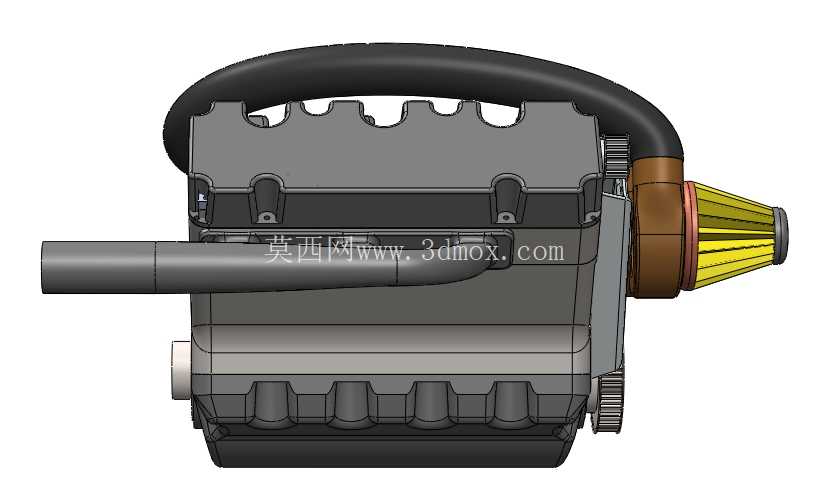

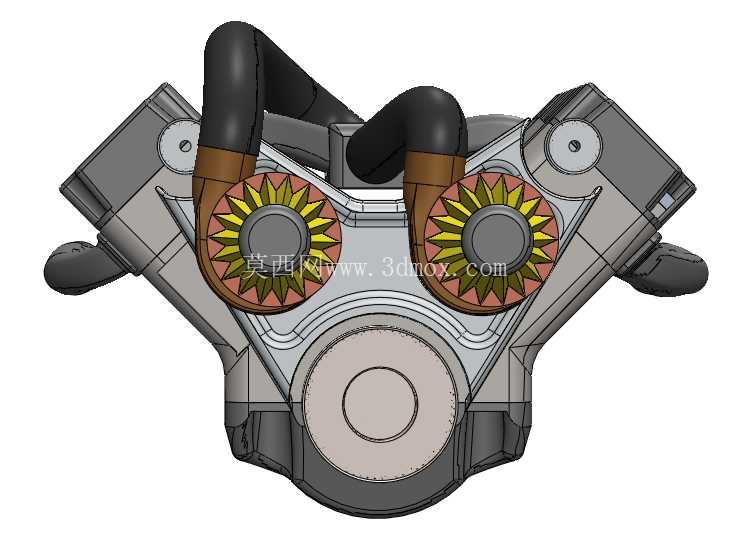

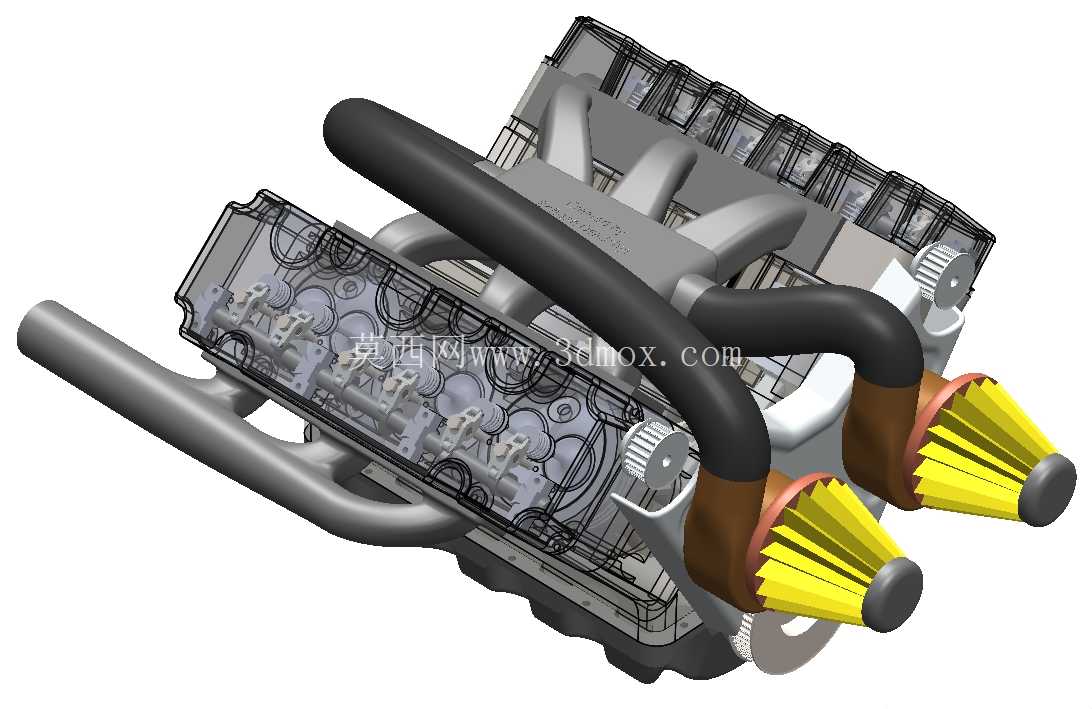

　　两侧的涡轮单元采用对称式布置，进气端的导流结构直接对接中冷管路的安装接口，安装法兰的孔位坐标完全参照量产机型的通用标准预留，不需要额外做转接结构的二次修改即可匹配不同车型的机舱布局。缸体部分的建模还原了湿式缸套的配合边界，曲轴箱的加强筋布局对应实际铸造工艺的拔模角度，主轴承盖的安装定位销位置与缸体主轴承座的同轴度公差在建模时做了装配约束模拟，能够直观呈现曲轴运转时的轴系跳动空间边界。配气机构部分保留了双顶置凸轮轴的安装腔室结构，气门弹簧的座圈位置、气门导管的配合长度都按照实际配气相位的运动行程做了干涉检查，避免建模过程中出现部件运动干涉的硬伤。在乘用车高性能动力配套、轻型商用车辆动力升级以及小型特种作业装备的动力源选型场景中，V型六缸增压动力单元始终是兼顾动力输出密度与运行平顺性的核心选项。这款V6涡轮增压动力结构的建模过程，完全围绕实际装机的空间约束与部件运动逻辑展开，没有做脱离工程实际的外观夸张处理。从整机布局来看，V型夹角的缸体排布将整机宽度控制在横向装机的合理区间内，两侧缸盖的进排气道走向完全匹配双涡轮的安装位置，缩短了排气歧管到涡轮壳体的流道长度，能够有效降低排气脉冲的能量损耗，提升涡轮的响应速度。

　　进气歧管的稳压腔容积按照六缸的进气脉冲频率做了对应匹配，歧管的各缸长度差控制在均匀进气要求的公差范围内，能够保证各缸的充气效率一致性。排气侧的歧管采用等长流道设计，连接涡轮壳体的接口处做了热膨胀间隙的预留模拟，对应实际工况下高温排气带来的部件形变空间。整机的安装悬置点分布在缸体两侧与变速箱连接端的下沿位置，三个主悬置的安装平面坐标符合横置前驱、纵置后驱两种主流布局的安装边界要求，悬置衬套的安装孔位尺寸参照通用动力总成的悬置匹配标准设置，能够直接对接不同车型的副车架安装点做适配校核。油底壳的造型考虑了车辆倾斜工况下的机油储油深度，集滤器的安装位置对应油底壳的最低储油区，避免急加速、急制动以及大角度侧倾工况下出现机油泵吸空的问题。

　　前端轮系的布局预留了发电机、空调压缩机、水泵的安装位置，皮带的包角与张紧轮的行程范围在建模时做了运动模拟，保证全工况下皮带不会出现打滑或者跳齿的问题。缸盖内部的冷却水道走向按照横流冷却的逻辑布置，进水口位于缸体两侧的下部，出水口位于缸盖前端的节温器座位置，流道的截面变化对应各缸热负荷的分布差异，能够保证高负荷工况下各缸的工作温度均匀性。涡轮侧的冷却与润滑管路接口位置预留了足够的安装操作空间，对应的管路弯曲半径符合橡胶管路、金属硬管的最小弯曲半径要求，不会出现装机时管路弯折堵死流道的问题。

　　整个模型的装配层级按照实际发动机的分装逻辑划分，缸体组分装、缸盖组分装、涡轮增压器分装、前端轮系分装、进排气系统分装都可以单独拆分查看，对于做动力总成匹配、机舱布局校核、教学演示拆解的从业者来说，能够直接作为结构参考使用，不需要再做大量的结构修正。建模过程中对所有配合面的公差带做了隐含的约束设置，比如活塞与缸壁的配合间隙、活塞环的开口间隙、轴瓦与曲轴轴颈的配合间隙都在装配约束里预留了合理的数值范围，能够直观呈现实际装配时的工艺顺序与配合要求，避免出现结构设计上的装配干涉问题。
