单缸内燃机活塞曲柄连杆剖切结构

项目分类:发动机 发布时间:2026-02-28 ID:1142514
  • 单缸内燃机活塞曲柄连杆剖切结构
  • 单缸内燃机活塞曲柄连杆剖切结构
  • 单缸内燃机活塞曲柄连杆剖切结构
  • 单缸内燃机活塞曲柄连杆剖切结构
  • 单缸内燃机活塞曲柄连杆剖切结构
  • 单缸内燃机活塞曲柄连杆剖切结构
  • 单缸内燃机活塞曲柄连杆剖切结构

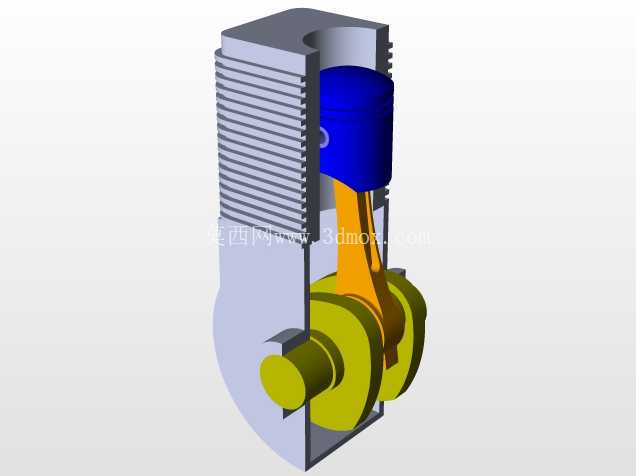

  这套剖切展示的单缸动力核心结构,广泛适配小型通用动力场景,覆盖园林机械、小型发电机组、摩托动力单元、教学实训教具等多个应用领域,作为内燃动力的核心做功单元,其结构合理性直接决定整机的动力输出效率、运转平顺性与服役寿命。从功能实现逻辑来看,该结构完成内燃动力循环中化学能到机械能的完整转换:可燃混合气在气缸燃烧室内爆燃产生的高压推力,直接作用在活塞顶面,推动活塞沿气缸内壁做往复直线运动,再通过铰接的连杆将直线作用力传递给曲轴,最终把往复运动转换为曲轴的旋转扭矩输出,为后端负载提供持续动力。

  设计过程中首先要明确各部件的运动边界约束,活塞与气缸壁的配合间隙需兼顾热膨胀余量与密封性能,间隙过小会在热机状态下出现活塞卡滞拉缸问题,间隙过大则会导致燃烧室漏气、动力输出不足、机油窜烧等故障;活塞销孔与连杆小头的铰接配合,需保证活塞摆动过程中无卡滞,同时通过浮动销设计让销体可在孔内缓慢转动,均匀分散接触磨损,延长部件使用寿命。连杆作为传力核心部件,杆身采用变截面工字结构设计,在保证抗弯、抗扭刚度的前提下尽可能降低往复运动质量,减少曲轴运转过程中的惯性载荷;连杆大头与曲轴曲柄销的配合需预留合适的润滑油道间隙,保证压力机油可持续进入摩擦面形成油膜,避免高速运转下出现干磨烧瓦故障。

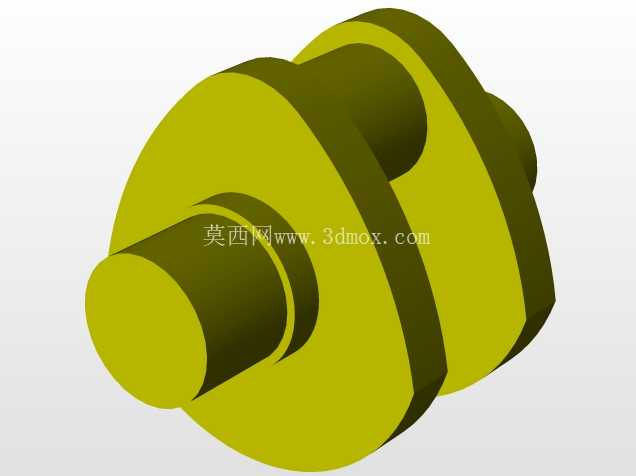

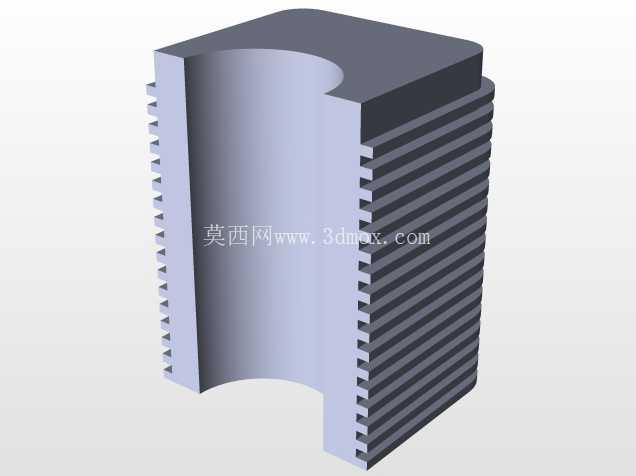

  曲轴部分的平衡块设计需严格匹配活塞、连杆的往复运动质量与旋转质量,通过平衡块的偏心配重抵消运转过程中的一阶、二阶往复惯性力,降低整机振动水平,提升运转平顺性。气缸体外壁的散热鳍片采用等间距阵列设计,鳍片厚度、高度与间距经过热负荷计算匹配,保证自然风冷状态下可及时将燃烧室传递到缸体的热量散发到空气中,避免缸体温度过高导致的材料强度下降、润滑油变质等问题;鳍片的排布方向与整机常用安装姿态下的空气流动方向平行,减少风阻同时提升散热效率。

  从安装边界来看,该单缸结构的缸体下端曲轴箱位置预留有统一的安装定位止口与螺栓孔位,可直接匹配对应排量的通用动力箱体,输出轴端的轴径、键槽尺寸符合通用小型动力的接口标准,无需额外改装即可对接发电机、传动箱、泵体等后端负载;气缸上端的燃烧室位置预留有火花塞安装螺纹孔、进排气道接口,可直接匹配对应规格的配气机构与点火组件。建模过程中需严格校验各运动部件的运动干涉情况:活塞运行到上止点时,活塞顶面与气缸盖燃烧室的压缩余隙需符合设计值,避免活塞碰撞气门或缸盖;连杆摆动过程中,杆身与气缸内壁、曲轴箱内壁的最小间隙需满足安全余量,避免运转过程中出现碰撞剐蹭;曲轴旋转过程中,平衡块与箱体内壁、连杆大头的运动间隙也需逐一校验,保证全行程范围内无运动干涉。这套结构的建模逻辑完全遵循实际加工装配流程,各部件的配合公差、倒角、退刀槽等工艺细节都做了还原,可直接用于教学演示、结构原理验证、小型动力产品的前期方案选型参考,也可作为同类产品改型设计的基础结构模板,帮助设计人员快速完成动力核心部分的结构匹配与性能验算。
