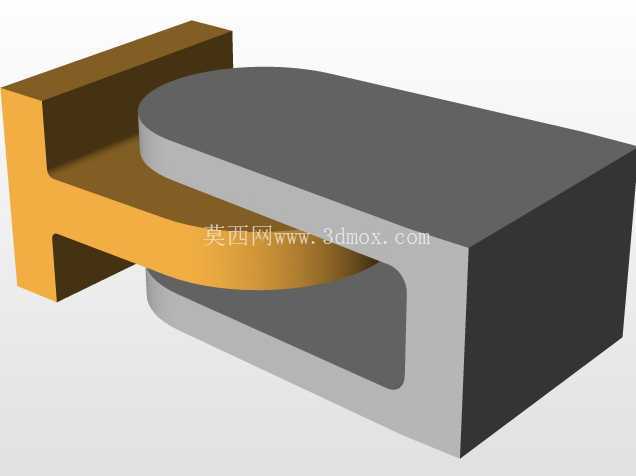

电源变压器铁芯装配静态结构展示

　　日常做低压小功率电源类产品的结构设计时，最先要卡的就是磁芯组件的安装边界，这次展示的装配结构，是典型的壳式变压器磁路装配形态，很多桌面式小功率供电模块、工控板载隔离电源里都能见到这类结构的身影。不同于常见的叠片式EI铁芯，这个结构的磁路闭合形态做了一体化的轮廓处理，上下两个磁轭部分做了圆角过渡的外形，没有尖锐的直角棱边，一方面能减少绕组绕制完成后套入磁路时的绝缘层刮蹭风险，另一方面在批量灌封作业时，圆角位置的环氧填充流动性更好，不容易出现气泡空腔，能提升整体的绝缘可靠性。

　　从实际装配的角度看，这个结构的中柱是承载绕组的核心部位，上下磁轭的对接面需要保证足够的平面度，不然磁路气隙超标会直接导致空载电流抬升，轻则带来额外的空载损耗，重则会让绕组温升超出设计阈值，影响整机的使用寿命。设计这类磁路结构的时候，首先要匹配绕组的绕线骨架尺寸，中柱的截面尺寸要和设计功率下的磁通密度取值对应，不能盲目缩小截面导致磁饱和，也没必要过度放大截面造成材料浪费和整体体积冗余。上下磁轭的外侧轮廓尺寸，要比绕好绝缘胶带的绕组外径单边留出至少0.8mm的间隙，这个间隙是给绝缘挡墙、外层包胶以及装配公差预留的，要是间隙留小了，生产线上组装的时候很容易出现绕组卡滞，甚至刮破外层绝缘造成耐压测试不合格。

　　这类结构的实际应用场景覆盖很广，从消费类电子的墙插式充电器，到工业控制回路里的信号隔离变压器，再到小型仪器设备的供电模块，只要是功率在几十瓦区间的小功率电源，都能适配这类磁路结构。不同于大功率电力变压器的叠片装配逻辑，这类小功率磁芯结构的装配不需要复杂的叠片紧固工序，上下磁体对接后可以通过卡扣或者外围的包胶钢带直接固定，装配工序更简单，适合自动化产线的快速组装作业。

　　在做三维结构匹配的时候，还要注意磁芯和外围安装壳体的避让关系，这个结构的外侧是平直的立面，刚好可以贴合电源壳体的内壁做定位，不需要额外设计复杂的定位筋位，上下两端的圆弧面可以和壳体的圆角内腔匹配，减少装配时的错位概率。中柱和上下磁轭的连接位置做了平滑的圆弧过渡，没有应力集中的尖角，不管是磁芯烧结成型还是后续的磨加工工序，都能减少边角崩裂的不良率，这一点在批量生产的时候对成本控制的影响很明显，很多新手设计的时候容易忽略过渡圆角，导致磨加工环节的废品率居高不下。

　　另外，这个静态装配结构展示的是磁路闭合后的最终形态，实际生产中上下磁体的对接面往往会根据电路需求预留微小的固定气隙，用来抑制磁饱和，这个气隙的尺寸精度直接影响电感量的一致性，所以在三维建模的时候就要把对接面的平面度公差、装配后的累计公差都考虑进去，不能只画理想的零间隙装配状态，不然开模或者加工出来的零件组装后，电性能参数会和设计值偏差很大。从安装边界来看，这个结构的整体高度要控制在板卡安装的限高范围内，很多板载电源的安装高度限制在15mm以内，所以磁芯的高度尺寸要和绕组的线径、匝数匹配，在满足电感量要求的前提下，尽量压缩整体高度，避免和机箱内的其他部件产生干涉。

　　做这类结构的设计验证时，还要考虑绕组的引出线位置，磁芯的侧边开口位置要刚好对准骨架的引出线焊盘方向，不然引出线弯折的时候会被磁轭挤压，长期使用后容易出现线芯断裂的问题。这个结构的侧边开口深度刚好能容纳绕组的端部绝缘和引出线的弯折半径，不会出现挤压线束的情况，这也是很多成熟设计里反复验证过的细节。整体来看，这类磁路装配结构没有冗余的复杂特征，所有的外形尺寸都是围绕装配便利性、生产良率、电性能可靠性这几个核心维度设计的，没有为了外观做多余的造型处理，完全是面向工业量产的实用化结构形态，对于刚接触小功率电源设计的结构工程师来说，吃透这类结构的尺寸匹配逻辑，能避开很多量产环节的常见问题。
