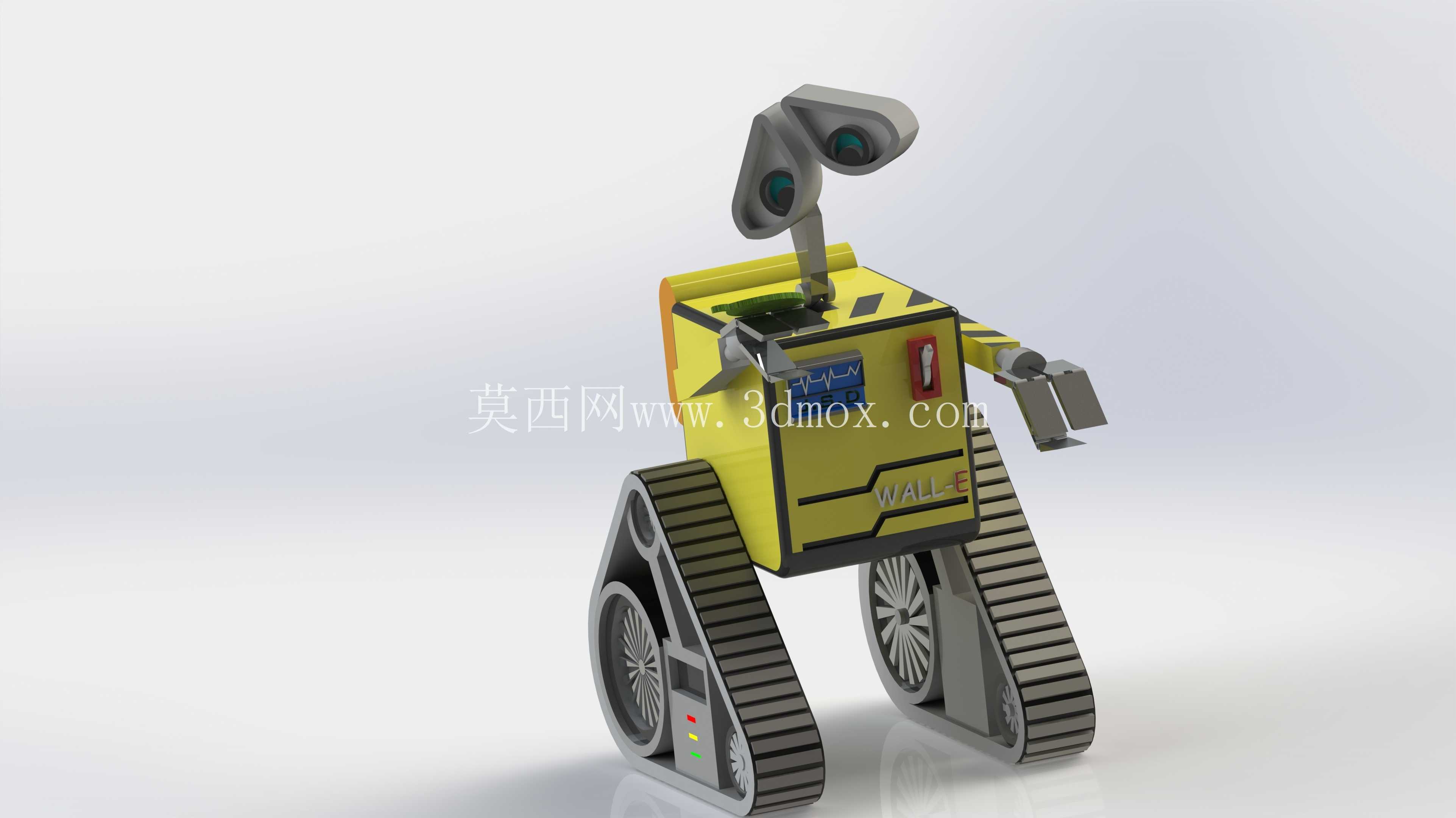

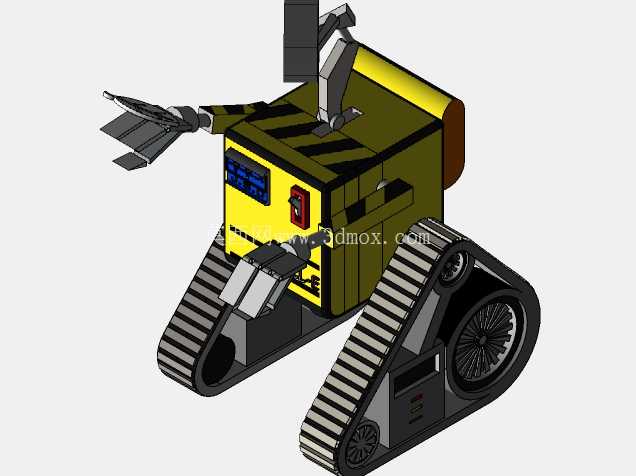

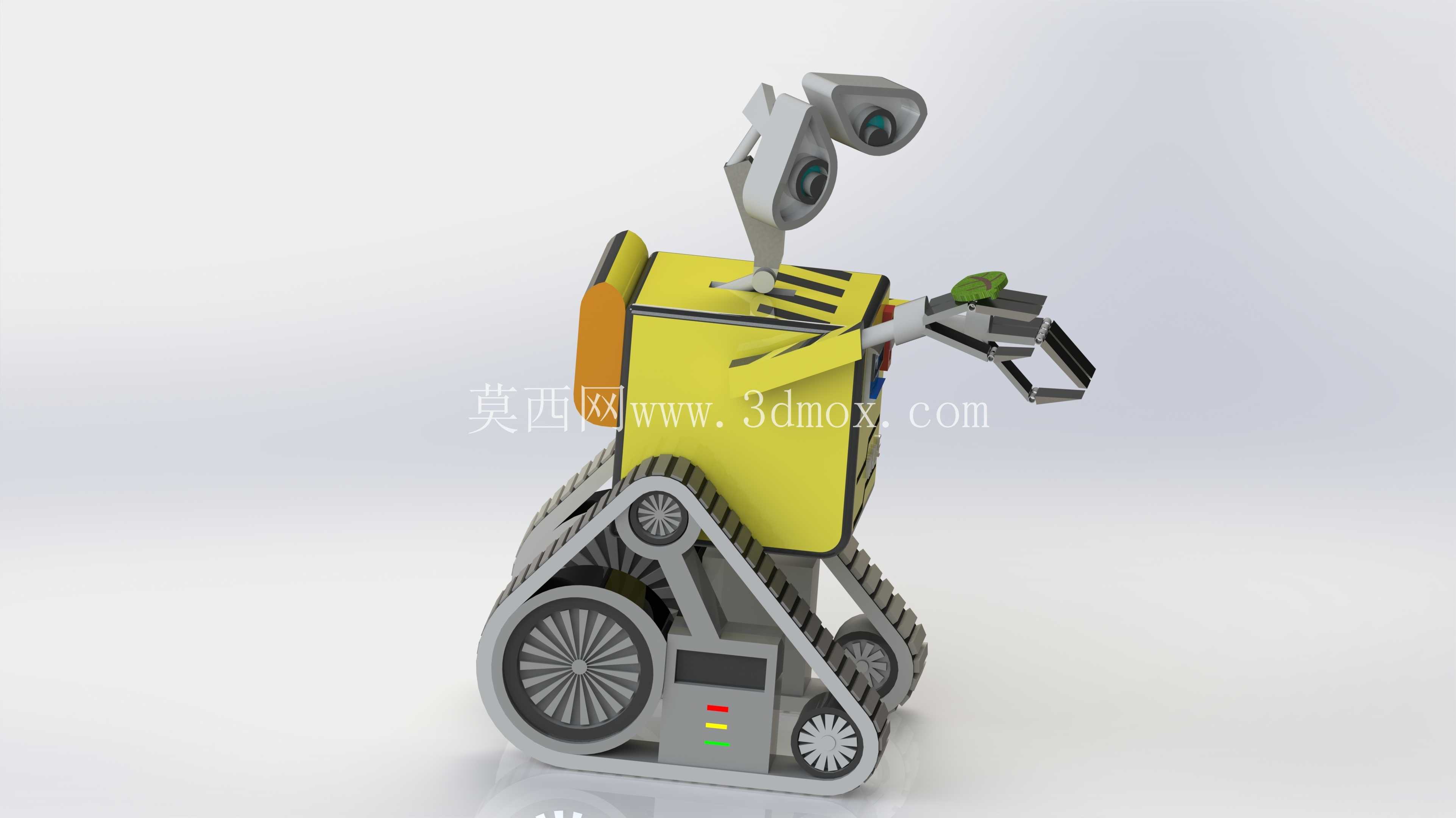

影视IP履带式探测机器人结构设计

　　这款履带式移动探测机器人的结构设计，核心围绕非结构化地形的通行适配需求展开，整体采用双履带独立悬挂的行走布局，区别于轮式移动方案，履带接地段的压强分布经过反复校核，能够在松散沙土、细碎砾石、轻度起伏的硬质路面上保持稳定附着，不会出现轮式结构常见的打滑、陷滞问题，适配废墟搜救、野外环境探测、狭小空间巡检等多类作业场景的通行要求。行走机构的驱动轮内置在履带架上端位置，导向轮布置在履带架前端下方，托带轮沿履带架上沿等距分布，张紧机构集成在导向轮安装座处，可通过调节螺栓调整履带预紧力，避免长时间运行后履带松弛出现跳齿、脱轨问题；履带板表面做了防滑齿结构设计，齿高与齿距经过匹配计算，既保证在硬质光滑表面的抓附力，也不会因为齿高过大导致在平整路面行走时产生过度颠簸。

　　上部机身采用箱式承载结构，外壳做了斜切边角处理，既可以降低行走过程中剐蹭障碍物的概率，也能在发生碰撞时通过斜面分散冲击力，保护内部搭载的探测元器件；机身正面预留了传感器安装位，可根据实际作业需求搭载气体检测模块、温湿度采集模块、高清摄像单元，侧面预留的机械臂安装接口采用标准法兰连接形式，可换装小型夹持执行器，完成小件物品拾取、障碍物移除等操作。颈部的双自由度云台结构是设计的重点环节，水平回转方向可实现320度转动，俯仰方向可实现-20度到60度的角度调整，云台搭载的双目视觉模拟结构，可根据需求替换为真实的双目摄像模组，实现环境三维重建、障碍物距离识别等功能；云台的走线全部从颈部中空结构内部穿过，避免外部走线在转动过程中出现缠绕、磨损问题，所有转动关节处都预留了密封槽，可加装密封圈实现IP54级防护，满足多粉尘、轻度淋水环境下的使用要求。

　　机身内部的腔体做了分层设计，上层腔体用于布置控制主板、通信模块，中层腔体用于放置动力电池组，下层腔体预留了配重块安装位，可根据搭载的执行器重量调整配重量，保证整机重心始终落在履带接地段的中心区域，避免在爬坡、越障过程中出现倾翻；经过重心校核，整机在纵向30度爬坡、横向20度侧倾的工况下，重心投影始终落在支撑多边形内部，不会发生失稳。手臂部分采用单自由度摆动结构，末端的夹持器做了仿形设计，夹持面预留了防滑垫安装槽，可夹持重量不超过500g的小件物体，手臂的摆动角度范围为-15度到45度，可满足常规的拾取、推送作业需求。

　　整机的所有外露结构件都做了圆角处理，没有尖锐棱角，避免在人员协同作业场景下造成磕碰伤害；外壳的警示标识区域采用凹陷式设计，可粘贴反光标识，方便在低光照环境下识别机器人位置。从安装边界来看，整机宽度控制在常规巡检通道的最小通行宽度以内，可顺利通过宽度不小于400mm的狭窄通道，机身高度在云台收拢状态下可满足低矮空间的通行要求，能够进入高度不超过350mm的狭小空间开展探测作业。履带架与机身的连接采用减震阻尼结构，可过滤行走过程中产生的高频振动，避免振动传递到上部机身导致搭载的传感器出现成像模糊、检测数据偏差问题；所有连接螺栓都采用防松设计，在持续振动工况下不会出现松动脱落，保证长时间运行的结构可靠性。
