金色边框直板智能手机外观结构建模

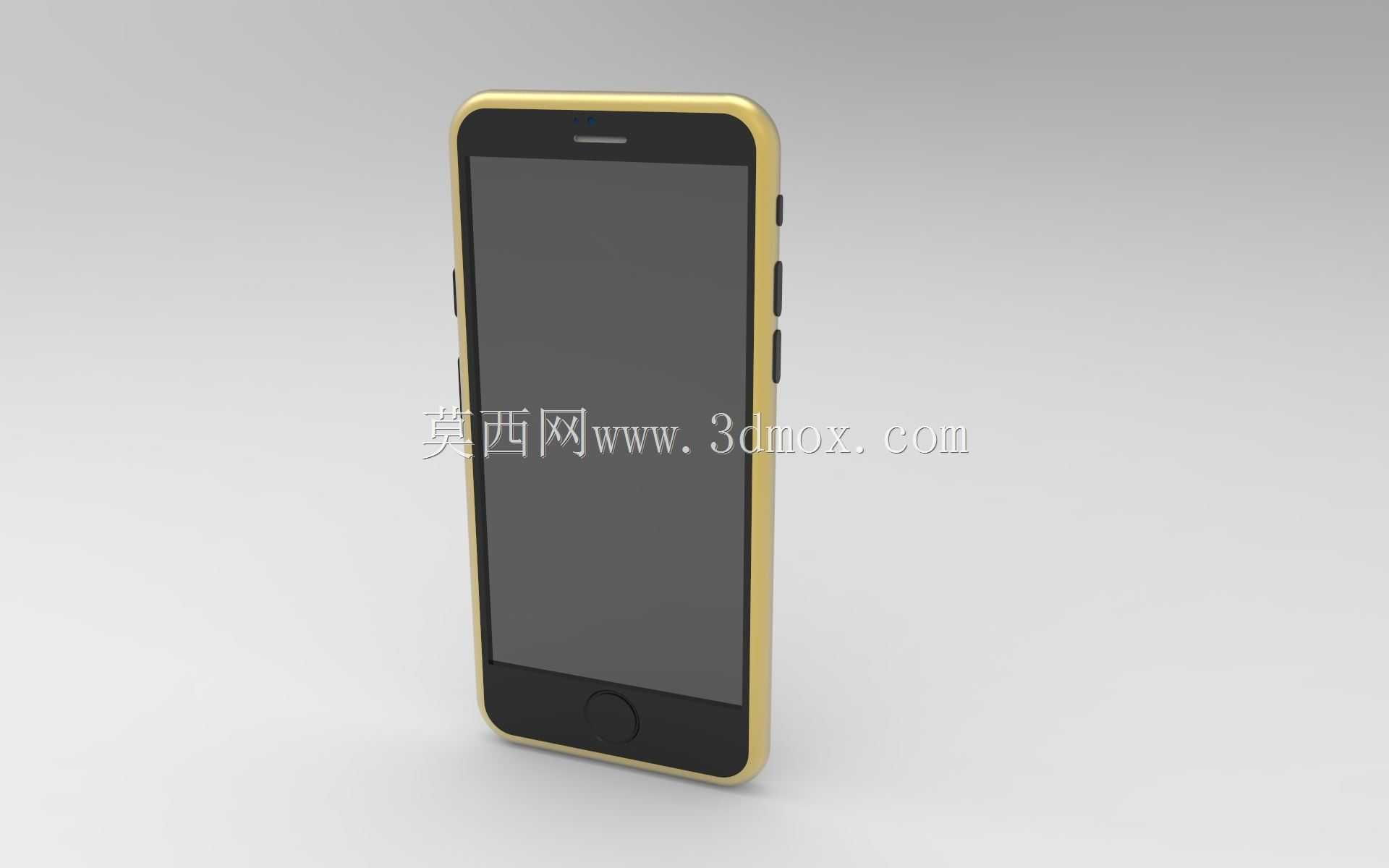

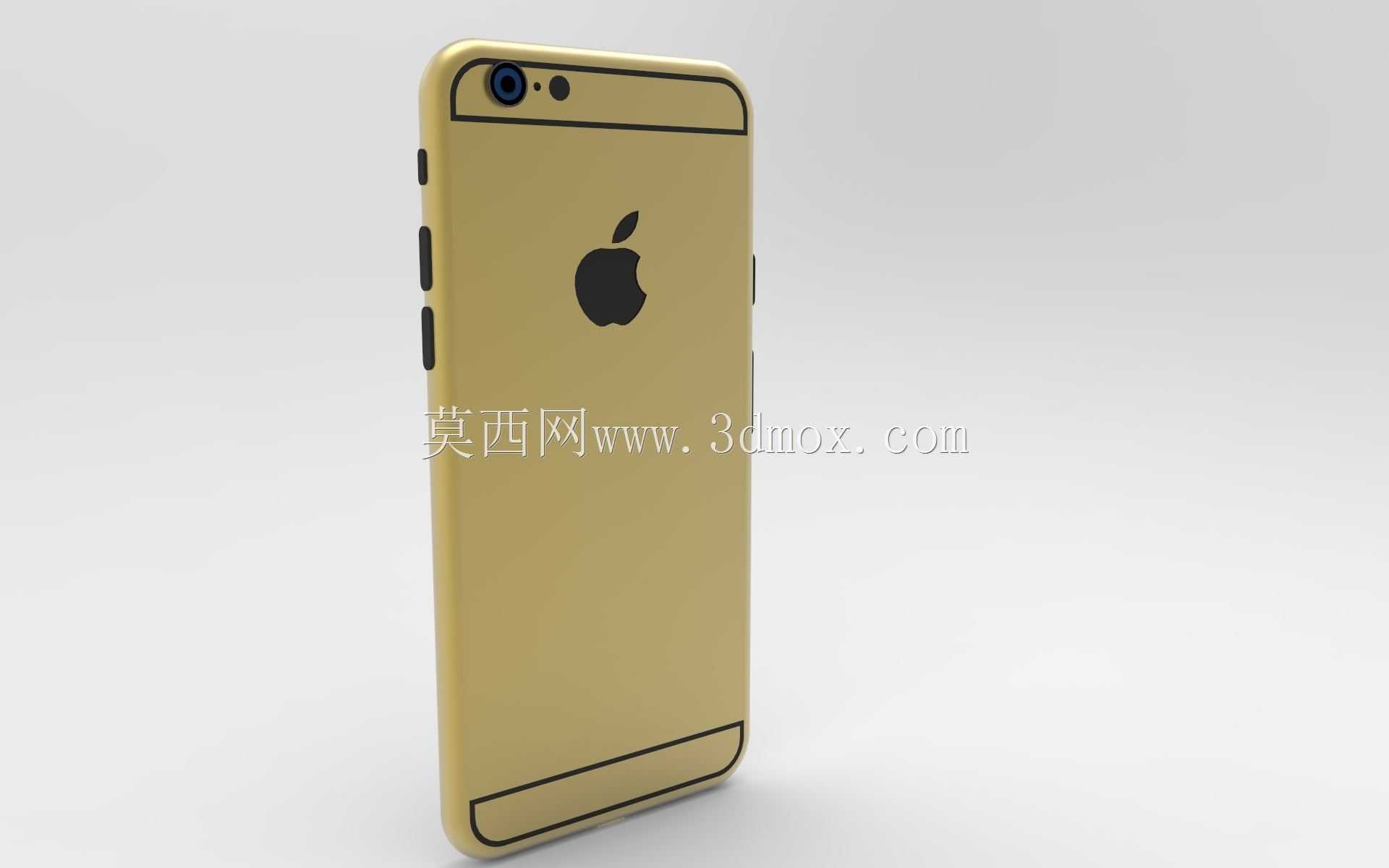

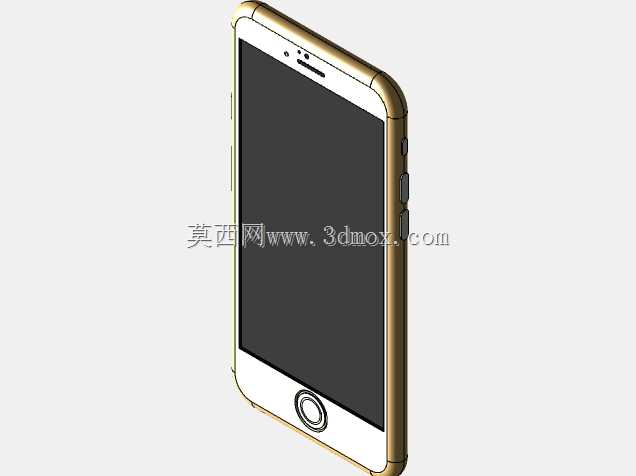

　　日常做消费电子结构建模时，这类直板触屏手机的外观结构是很常见的练手与方案验证载体，先从整机的握持边界说起，整机厚度控制在单手握持的舒适区间，侧边弧度做了微小的圆角过渡，避免直角棱边硌手的问题，正面屏幕覆盖区域占比符合同期直板手机的设计逻辑，上下预留的非显示区域刚好容纳前置听筒、实体Home按键的安装空间，不会出现元器件排布挤压屏幕可视区域的情况。侧边的按键排布遵循常规使用习惯，音量调节按键设置在机身左侧偏上位置，电源按键设置在右侧对应拇指自然触碰的区域，按键的凸起高度控制在0.8mm左右，既保证按压时的触感反馈，又不会因为凸起过高导致日常揣兜时出现误触的问题。机身中框采用金属质感的金色包覆设计，中框与前后盖板的衔接处做了0.3mm的台阶差，这个尺寸是经过实际装配验证的，既可以给前后盖板的粘接预留足够的胶位空间，又能让装配完成后的整机缝隙控制在肉眼不易察觉的范围，避免出现积灰、缝隙不均匀的外观缺陷。背面的结构相对简洁，没有做多余的凸起装饰，摄像头模组的位置预留在上部边角区域，镜头保护圈的突出高度控制在0.5mm以内，放置在平整桌面时不会出现整机晃动的跷跷板问题。

　　从实际应用场景来看，这类手机外观模型一方面可以用于产品前期的外观方案评审，在开模之前就能通过实体3D打印件验证握持手感、按键位置的合理性，减少后期开模修改的成本；另一方面也可以用于数码配件的设计验证，比如手机保护壳、贴膜、外接镜头配件的开发，都需要精准的整机外形尺寸作为设计基准，确保配件安装后的贴合度，不会出现孔位偏移、松紧度不合适的问题。建模过程中对各个圆角的处理是重点，屏幕边缘的R角、中框四个边角的R角、按键本身的R角都做了统一的曲率匹配，不会出现不同位置圆角曲率不一致导致的外观违和感，屏幕表面的黑色区域做了微哑光的质感处理，模拟实际手机屏幕熄屏状态下的视觉效果，中框的金色部分做了细微的金属拉丝纹理方向设定，还原真实金属材质的光影表现。

　　底部的开孔区域预留了扬声器、充电接口、麦克风的排布空间，开孔的间距、大小都符合实际装配的尺寸要求，不会出现元器件放不下或者开孔过于密集影响结构强度的问题。在结构强度的考量上，中框的壁厚设置在1.2mm，这个厚度既能保证整机的抗弯折强度，日常放置受压时不会出现中框变形的问题，又不会因为壁厚过大导致整机重量超标，影响握持体验。正面屏幕与中框的配合采用卡扣加粘接的双重固定结构，建模时预留了卡扣的卡位空间，卡扣的间距设置在15mm左右，保证屏幕固定的牢固度，同时也方便后期维修时的拆卸。实体Home按键的周边预留了0.1mm的装配间隙，保证按键按压时不会出现卡滞的问题，按键下方的触控模组安装空间也做了对应的避让，不会出现元器件干涉的情况。

　　做这类消费电子的外观结构建模，最容易忽略的就是各个部件之间的装配公差，比如中框与后盖的配合公差、按键与中框开孔的间隙公差，这些细节如果在建模阶段没有考虑到位，后期做实物验证时就会出现装配不上或者缝隙过大的问题，所以在建模时每一个配合面都提前预留了合理的公差带，确保各个部件组装之后的配合精度符合量产要求。另外机身顶部的降噪麦克风开孔、侧边的按键防水胶圈安装槽也都做了对应的结构预留，虽然是外观模型，但内部的结构避让都按照实际量产的要求做了处理，不管是用来做外观展示还是做结构验证都能满足使用需求，不会出现只有外形没有内部安装空间的空心模型问题。
