框架式轴流通风冷却装置结构设计

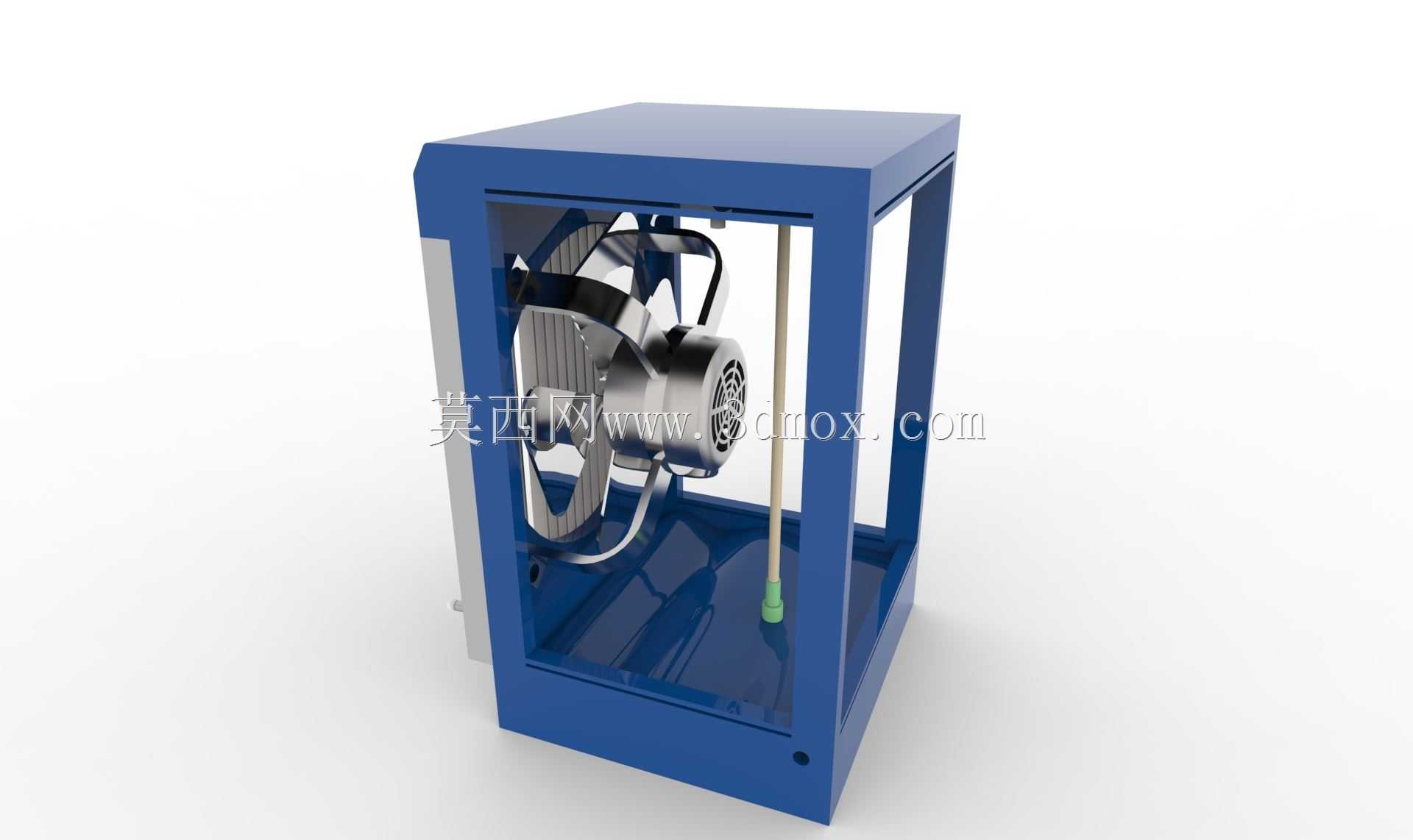

这款风冷冷却装置的设计，最初是针对高温环境下小范围定点降温的实际需求展开，整体采用开放式方管焊接框架作为承载主体，框架外部覆盖薄钢板折弯成型的围板，既能够形成规整的气流导向通道，又可以避免内部运转部件与外界物体发生意外接触，提升设备运行的安全系数。核心换热送风部件选用大直径轴流风轮，配套的电机直接固定在框架内部的安装支架上，风轮的进风侧与出风侧均预留了足够的气流流通空间，避免框架结构遮挡风路造成送风效率下降。框架内部一侧预留了细长杆件的安装位，端部的绿色堵头结构是为了适配后续加装温感探测组件或者雾化降温组件的拓展需求，不需要额外对框架进行打孔改造，就能实现功能升级。从安装边界来看，整体框架采用方正的立方体结构，底部预留了固定安装孔位，可以直接通过螺栓固定在地面基座或者设备平台上，不需要额外制作复杂的安装支架，侧面的围板采用可拆卸式的螺丝固定结构，日常维护时只需要拆下对应侧的围板，就能直接接触到内部的风轮与电机部件，检修操作的空间十分充裕。在实际应用场景中，这类装置既可以作为工业设备的配套散热单元，给长时间高负荷运转的电控柜、小型加工设备提供定向风冷降温，也可以单独作为局部岗位送风装置，放置在高温作业区域给作业人员提供舒适的送风环境，气流通过轴流风轮加压后直吹目标区域，相比普通民用风扇的送风距离更远、风压更高，能够在环境温度较高的场景下保持稳定的散热效果。设计过程中特意将框架的承重立柱做了加厚处理，即使长时间运行产生振动，也不会出现框架共振移位的问题，风轮与框架之间的连接位置加装了减震胶垫，能够降低运转过程中的噪音传递，避免对周边作业环境造成噪音干扰。整体结构没有复杂的异形曲面，所有钣金件都可以通过常规的激光切割、折弯工艺加工成型，焊接工作量小，加工成本可控，适合小批量加工制作，各个部件的装配公差预留合理，普通的机加工车间就可以完成整机组装，不需要特殊的定制加工设备。
