做消费类电子测试治具快十年,这类小间距弹簧探针是治具里最容易出问题的易耗件,之前踩过不少选型坑,要么是探针行程不够压接虚接,要么是筒体和插座配合松垮,用个几千次就歪针卡滞,拿到这个探针的三维结构时,第一反应是这个设计刚好解决了之前遇到的几个核心痛点。先讲实际用的场景,现在消费类电子的PCB板越做越密,尤其是TWS耳机、智能穿戴类的小板,测试点间距已经压到20mil以内,之前用的25mil间距探针根本排不开,这个探针中心距做到19mil,刚好适配高密度板的测试点排布,不会出现相邻探针短路的问题,不管是PCBA制程里的开短路测试、功能测试,还是软包锂电池的充放电接触工位,甚至是FPC柔性线路板的印刷后导通检测,都能直接用。

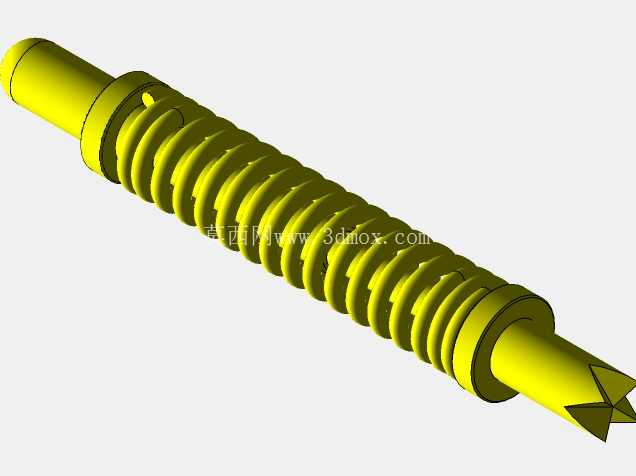

再看结构设计,整个探针分三个核心部分:头部接触端、中间弹簧筒体、尾部针轴,头部做了四爪皇冠型的开口,这个设计比普通的尖头、圆头接触可靠性高太多——不管测试点是带氧化层的焊盘、沉金板还是镀锡引脚,四爪结构能刺破表面的氧化膜,保证接触电阻稳定在毫欧级,不会因为接触不良出现测试误判。中间的弹簧是封装在筒体内部的,筒体的外径做了统一的公差带,和配套的测试插座是间隙配合,安装的时候筒体直接压入插座孔,压装到位后筒体顶部和插座顶面齐平,只有针轴的头部伸出插座表面,这个设计有两个好处:一是弹簧完全藏在筒体里,不会被治具压合过程中的灰尘、焊锡渣卡住,之前用的外露弹簧探针,车间里的助焊剂蒸汽凝在弹簧上,用久了弹簧弹力衰减特别快,这个封装结构能把弹簧的使用寿命提至少三倍;二是筒体和插座的配合长度足够,针轴伸缩的时候全程有筒体导向,不会出现针轴偏斜刮蹭插座孔的问题,之前遇到过歪针把PCB测试点刮掉漆的情况,这个导向结构能完全避免。
再讲行程参数,全行程是0.020英寸也就是0.508mm,选型的时候可以根据治具的压合公差选行程档位,全行程档位适合压合高度公差波动大的流水线治具,推荐行程档位适合高精度的功能测试工位,针轴的伸缩顺滑度在建模的时候就做了配合公差校验,筒体和针轴的配合间隙控制在0.01mm以内,既不会卡滞也不会出现径向晃动。安装边界这块要特别注意,配套的插座安装孔是按探针筒体外径做的,孔位公差建议选H7,压装的时候不要用尖锐的工具顶针轴,要压筒体的端面,不然会把内部弹簧压歪;针轴伸出插座的初始高度建议留0.3mm,压合到测试位置时预留0.2mm的压缩余量,不要压到全行程死点,不然弹簧长期处于极限压缩状态,弹力会快速衰减。
另外这个探针的筒体是黄铜镀金的材质,建模的时候表面粗糙度设为Ra0.8,既能保证导电性能,也能减少针轴伸缩的摩擦阻力,尾部的针轴和弹簧是铆接固定的,不会出现针轴被弹簧顶飞的情况,之前用的廉价探针经常出现针轴掉出来卡在治具里,这个铆接结构的拉脱力能做到1N以上,完全满足高速测试工位的往复运动要求。还有个细节,筒体上做了一个微小的定位凸点,压入插座的时候凸点卡进插座内壁的定位槽里,探针不会因为针轴反复伸缩出现筒体转动或者退针的情况,之前做锂电池测试治具的时候,因为探针转动导致头部接触点偏移,压到电池的绝缘胶圈上出现绝缘不良,这个定位凸点刚好解决了这个问题。实际用的时候,不管是垂直压接的治具还是带微小角度的倾斜压接工位,这个探针的接触稳定性都比普通探针好,尤其是在高频信号测试的场景下,短针轴的设计能减少信号传输的驻波比,不会因为针太长出现信号衰减,适合高速数字电路的测试工位。建模的时候把弹簧的线径、节距、自由长度都按实际弹力要求做了参数化,弹簧的弹力在推荐行程位置控制在80g左右,既能保证接触可靠,也不会因为压力太大把PCB上的细小测试点压坏,尤其是0201封装的元件旁边的测试点,压力太大容易把元件压裂,这个弹力参数刚好适配高密度小板的测试要求。
