带转向功能的管架式越野小车结构设计

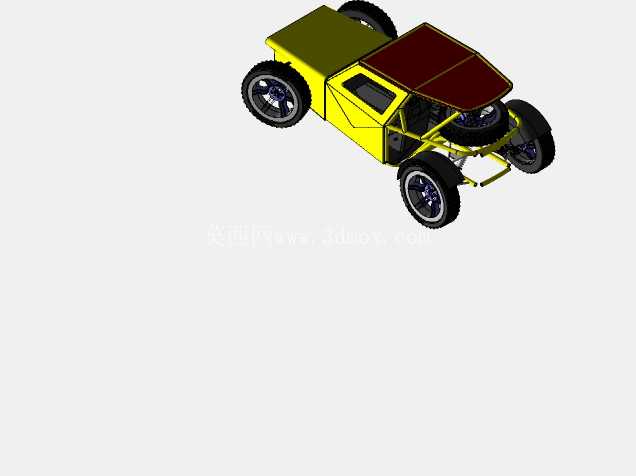

这款管架式越野小车的三维结构设计，核心面向非道路场景的小型越野载具开发需求，可适配户外复杂地形的短途通行、特种作业搭载平台改装、越野性能教学演示等实际应用场景，区别于常规量产乘用车辆的承载式车身结构，整套设计采用外露管架作为核心承载基体，在保证结构强度冗余的前提下，大幅降低了整车整备质量，更适配非铺装路面的大冲击载荷工况。

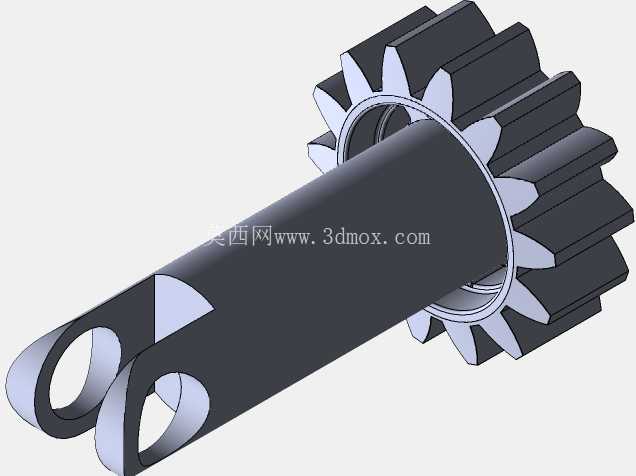

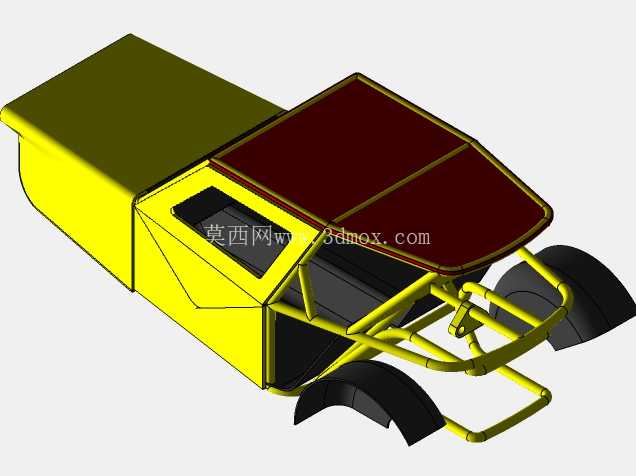

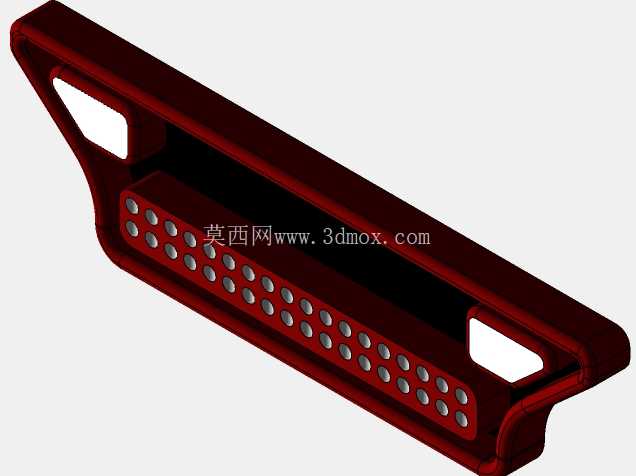

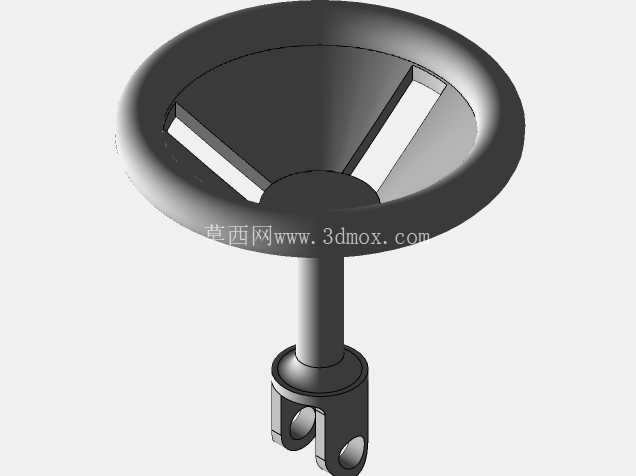

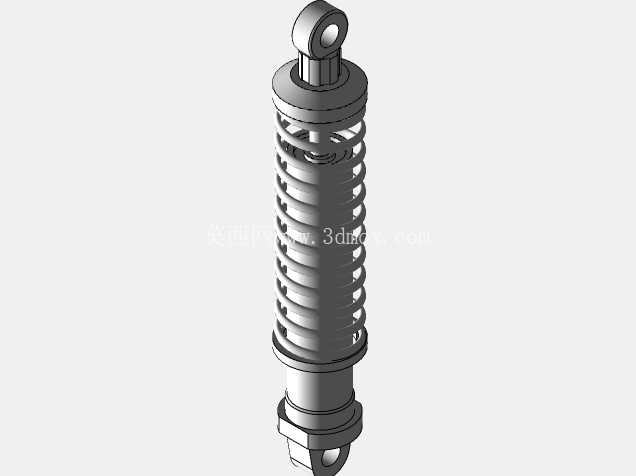

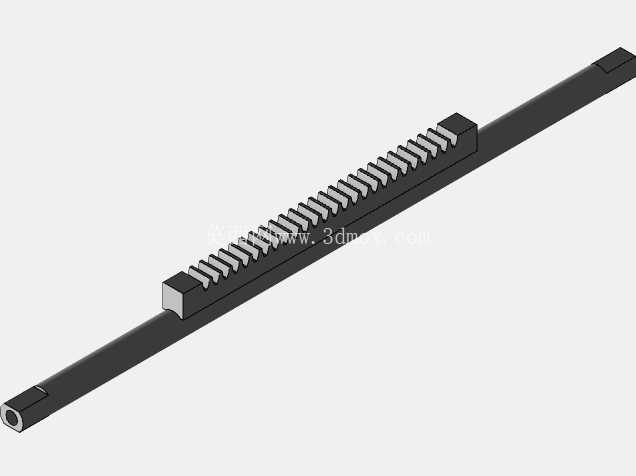

从功能特性来看，整套结构完整保留了前轮转向功能，转向拉杆与前轮羊角的连接位预留了标准的铰接间隙，可实现左右各32度的转向角度，满足小型车辆的最小转弯半径要求；前后轮均匹配了独立的减震器安装位，减震器上端与管架主体通过螺栓铰接，下端连接下摆臂结构，可过滤非铺装路面行驶时的垂直冲击，避免管架主体长期受交变载荷出现焊缝疲劳开裂。车身部分采用分块式覆盖件设计，前部动力舱预留了动力单元的安装边界，可根据实际需求适配小型内燃机或者轮毂电机驱动方案，中部乘员舱设置了两个独立座椅的安装点位，座椅固定位预留了标准的螺栓安装孔，可直接适配通用型改装座椅，后部设置了开放式置物平台，可搭载备用轮胎或者小型作业设备。

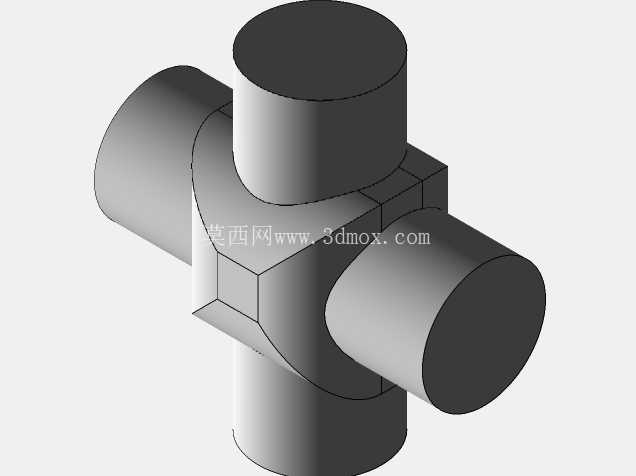

设计思路上，整套结构优先遵循易拆解、易加工的工程原则，所有管架构件均采用标准规格的圆形管材拼接，管材连接节点均设计为相贯线焊接结构，无需复杂的异形定制构件，普通的管材切割、弯管设备即可完成所有骨架零件的加工，大幅降低了原型样车的制作门槛。零件拆分逻辑清晰，转向系统、行走系统、减震系统、覆盖件、座椅均为独立的装配模块，各模块之间通过标准螺栓连接，后期维护更换零件时无需整体拆解骨架结构，可大幅降低运维成本。

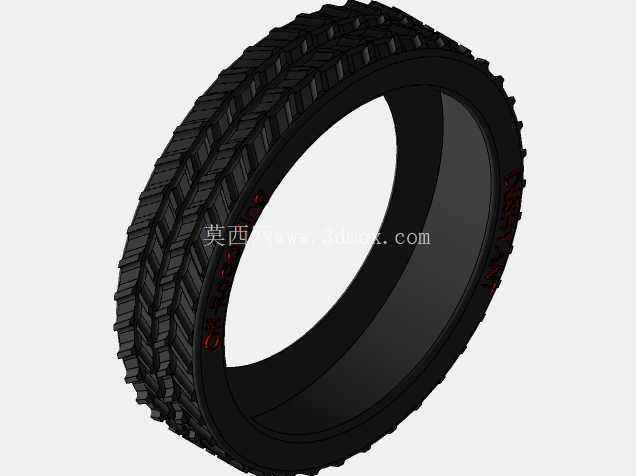

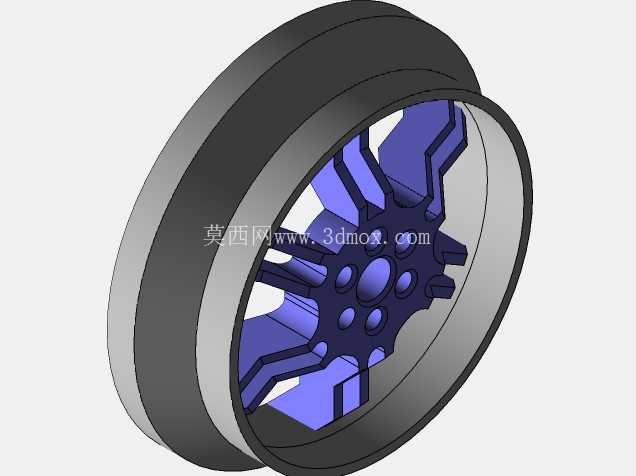

从安装边界与尺寸参数来看，整车轴距控制在1800mm范围内，轮距为1250mm，整车高度不超过1300mm，离地间隙达到280mm，足够应对坑洼、碎石、缓坡等常规越野地形；轮胎采用大颗粒越野花纹的橡胶轮胎，轮毂与转向节的连接位采用标准的四孔固定结构，可兼容同规格的通用改装轮毂。管架主体的管材壁厚预留了2.5mm的安全冗余，在承受1.5倍满载冲击载荷的工况下，骨架最大变形量不超过2mm，满足小型越野载具的结构强度要求。覆盖件与管架之间采用卡扣加螺栓的双重固定方式，避免行驶过程中覆盖件出现共振异响，同时也方便快速拆解覆盖件对内部的管线、传动部件进行检修。

在实际应用层面，这套结构既可以作为高校车辆工程专业的越野车辆结构教学演示模型，帮助学生理解非承载式车身、转向机构、悬架系统的装配关系与运动逻辑，也可以作为小型越野全地形车的原型设计基础，经过适配动力系统、制动系统的细节调整后，可直接用于样车试制，适配户外勘探、园区巡逻、休闲越野等场景的使用需求。整套结构的运动干涉检查全部完成，转向轮在最大转角状态下不会与轮拱、管架、拉杆发生运动干涉，减震器在最大压缩行程下不会触底，各传动部件的活动间隙均预留了足够的安全余量，不存在结构设计上的硬伤，可直接用于后续的工程化落地参考。
