带绕组结构的小型直流电机内部构造展示

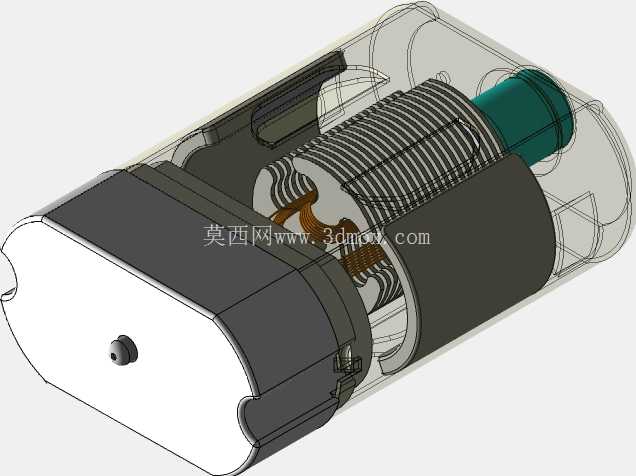

　　这款小型直流电机的三维结构完整还原了量产机型的内部装配关系，剖开的透明外壳设计可以清晰看到从输出端到后盖的全部核心部件排布，对于做小型驱动方案选型、电机原理教学演示、小型传动系统结构验证的从业者来说，能直接观察到常规整机外观无法看到的绕组绕制方式、换向器与电刷的配合位置、磁钢与定子壳体的固定结构，省去了拆解实物电机才能获取内部空间尺寸的步骤。从实际应用场景来看，这类小尺寸直流电机广泛搭载在小型消费电子传动机构、桌面级小型设备进给单元、玩具动力模块、小型智能门锁驱动组件、车载小功率执行机构当中，很多结构工程师在做配套安装位设计时，往往只能拿到电机的外部安装尺寸图，对于内部转子转动时的避让空间、绕组端部的突出高度、磁钢装配后的实际外轮廓没有直观认知，很容易出现设计的安装腔内壁和电机内部转动部件发生干涉的问题，这个带内部完整结构的模型刚好能填补这部分的参考空白。

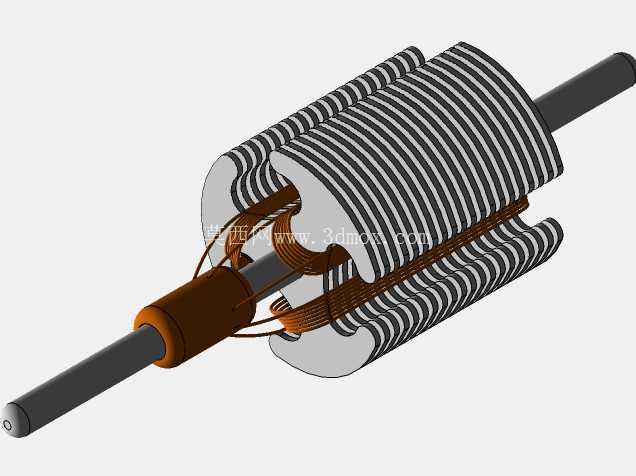

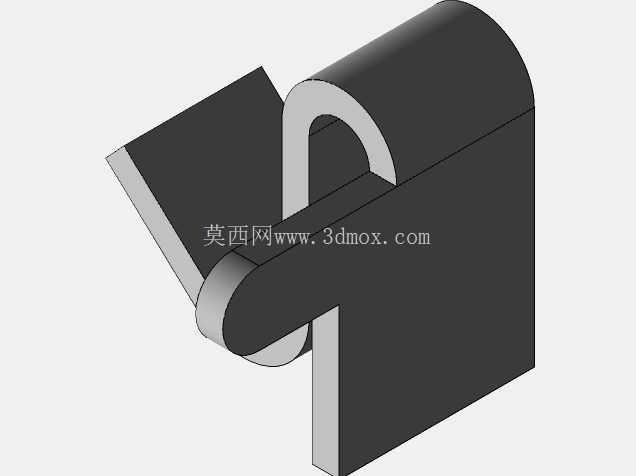

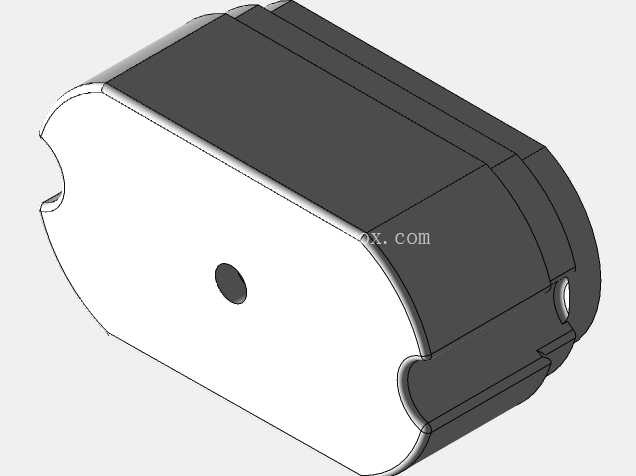

　　从设计思路上看，模型还原的绕组排布遵循了小功率直流电机的常规绕线逻辑，电枢铁芯的槽型与绕组线径的匹配关系、绕组端部的整形高度都和量产实物保持一致，换向器压装在转轴上的位置、电刷架与后端盖的固定卡扣结构都做了1:1的还原，甚至能看到绕组引线与换向器挂钩的连接走线，这部分细节对于做电机维修教学、电机绕线工艺演示的场景来说，比单纯的外部壳体模型参考价值高很多。在安装边界方面，模型还原了电机前端盖的输出轴伸出长度、轴径尺寸、安装定位凸台的直径与高度，后端盖的电刷架避让槽尺寸、壳体的外径公差带参考值，以及电机两个安装固定孔的孔距与孔径参数，结构工程师在做配套安装座设计时，可以直接将模型导入装配环境，模拟电机装入安装腔后的间隙情况，核对输出轴与配套传动齿轮的配合长度，避免出现轴伸过长顶死传动件、或者轴伸过短配合长度不足导致传动打滑的问题。

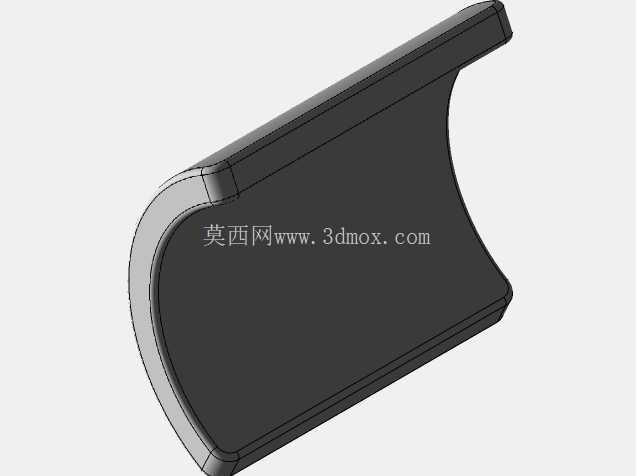

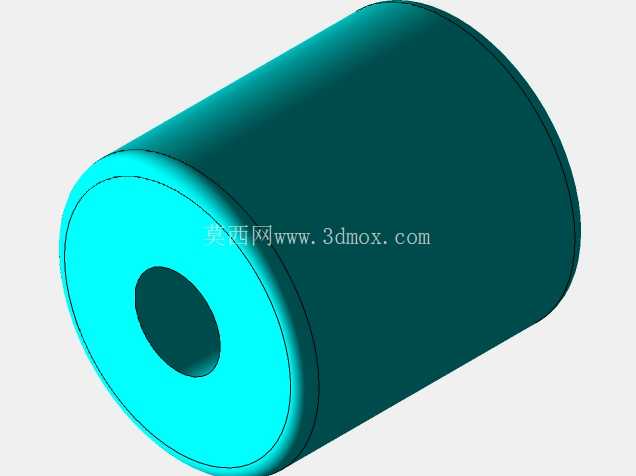

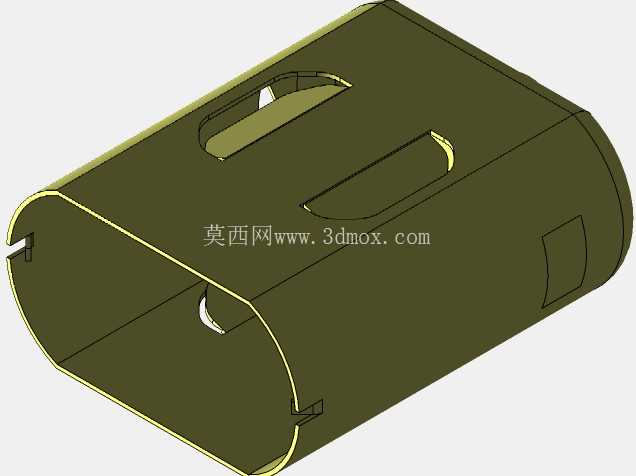

　　另外模型中呈现的定子磁钢与壳体的粘接固定结构、转子铁芯与转轴的过盈配合位置、两端轴承的装配卡槽尺寸，也能给做同规格电机改型设计的研发人员提供结构参考，比如需要调整电机绕组参数提升扭矩时，可以参考现有绕组的槽满率情况，评估槽内可容纳的最大线径与绕线圈数，不用反复拆解实物测量槽内空间。在实际设备调试场景中，很多小型设备出现电机运转卡滞、异响的问题，往往是因为安装时电机壳体受到挤压，导致内部定子磁钢移位、或者端盖轴承同轴度出现偏差，通过这个剖开的结构模型，能直观看到电机壳体的壁厚分布、内部部件和壳体内壁的间隙大小，帮助装配人员判断施加多大的压装力不会导致壳体变形挤压内部部件，也能帮助维修人员快速定位卡滞故障对应的内部位置，不用盲目拆机排查。

　　模型还原的绕组布线方式也符合小功率直流电机的工艺要求，引线从铁芯槽引出后整齐排布在换向器端，没有出现跨线过长、引线突出转子外圆的情况，这部分细节也能给做电机绕线工艺编制的技术人员提供参考，核对绕线过程中引线的走向是否会在转子转动时触碰定子磁钢内壁。
