钣金结构电源外壳散热安装结构

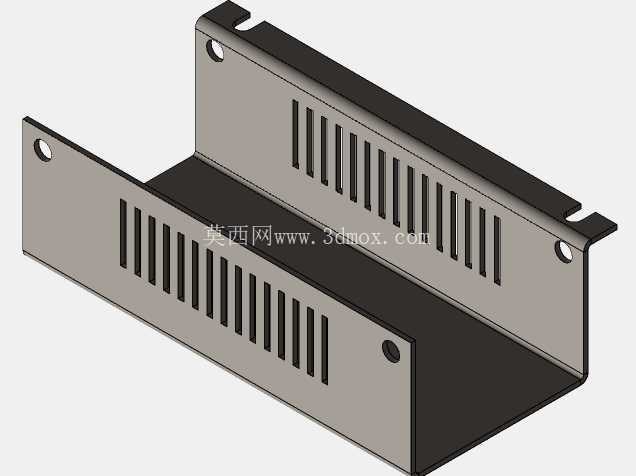

　　这款钣金材质的电源防护壳体，主要应用于工业控制设备、小型机电装置、嵌入式供电模块的外围防护场景，在各类需要内置AC-DC或DC-DC电源转换模块的设备中，承担物理防护、散热导流、安装定位的核心作用。从结构设计来看，整体采用U型折弯一体成型工艺，减少拼接焊缝带来的结构强度短板，折弯处预留合理的内R角，避免钣金加工过程中出现应力开裂问题，同时适配常规冷轧钢板的折弯加工公差范围，量产时无需额外定制特殊折弯模具，可直接利用通用钣金设备完成加工。

　　壳体两侧立面均开设阵列式长条形通风槽，槽孔的排布方向顺着壳体内部空气对流的路径设置，当电源模块工作产生热量时，热空气可顺着槽孔快速向外排出，避免密闭壳体内热量堆积造成功效元件过热降额；槽孔的宽度经过合理控制，既保证通风面积满足散热需求，又能阻挡常规尺寸的金属碎屑、杂物掉入壳体内触碰带电元件，兼顾散热效率与安全防护等级。壳体两端的安装折边处预留了圆形安装孔，孔位的位置公差按照钣金件通用安装标准设定，可直接适配标准机柜内的安装螺柱，也可通过配套螺丝直接固定在设备内部的安装平面上，安装孔周边做了轻微的沉台处理，避免螺丝安装时突出平面影响相邻部件的装配。壳体的内部净空尺寸经过精准核算，可容纳常规功率段的裸板电源模块，内壁预留了电源板的安装柱位，装配时可直接将电源板通过螺丝固定在壳体内的预装柱上，无需额外增加固定支架，减少装配工序。壳体表面采用哑光喷塑处理，既提升金属基材的防锈耐腐蚀能力，也避免金属表面反光对设备内部其他光敏元件造成干扰，喷塑层的厚度控制在合理范围，不会影响安装孔的配合精度，也不会增加过多的整体重量。

　　在实际设备装配场景中，这类壳体可直接扣合在电源模块外部，配合对应的端盖即可形成完整的电源防护单元，既可以作为独立电源的外置外壳使用，也可以嵌入到大型设备的内部供电仓位中，其U型的开放式结构在检修时无需完全拆除整个壳体，只需松开两端的固定螺丝即可翻开壳体对内部电源模块进行检测维护，大幅降低后期运维的拆装难度。设计过程中针对钣金的折弯回弹量做了预先补偿，保证成型后的壳体两个立面保持平行，不会出现折弯角度偏差导致的装配间隙过大问题，壳体边缘处均做了去毛刺处理，避免装配过程中划伤操作人员或损坏内部导线的绝缘层。

　　散热槽的排布避开了内部电源板上核心发热元件的正上方位置，防止异物从槽孔掉落直接接触高温元件造成短路，同时槽孔的长度方向与壳体长度方向保持一致，在保证通风面积的同时尽可能降低对壳体整体结构强度的削弱，即使在有轻微振动的工业设备使用场景中，壳体也不会出现变形问题。安装孔的中心距按照通用电气安装的标准模数设置，可兼容不同厂家生产的同功率段电源模块安装需求，具备较强的通用适配性，无需针对特定电源板重新调整孔位，可覆盖多数小功率工业电源的防护安装需求。
