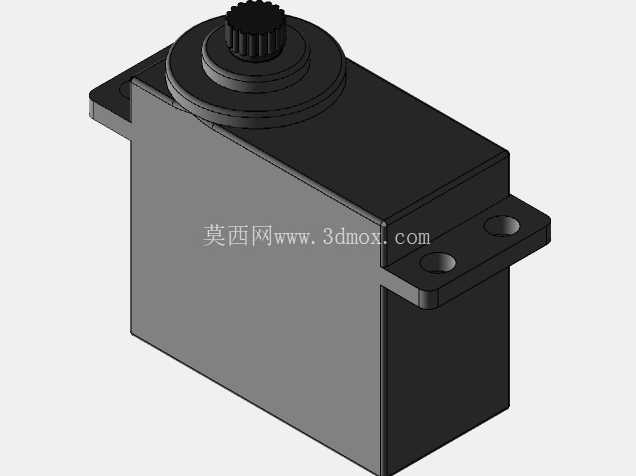

小型标准舵机式伺服执行机构三维结构

在小型自动化装备、航模运动控制、桌面级机器人关节、智能门锁传动、遥控模型转向系统这类对执行元件体积、输出扭矩、控制精度有均衡要求的场景里，这类紧凑型伺服执行单元的应用覆盖率极高。不同于大型工业伺服电机搭配独立编码器、驱动器的分体式架构，这类集成式舵机型伺服电机把驱动电路、减速齿轮组、位置反馈电位器、动力输出轴全部整合在单一壳体内，不需要额外搭配复杂的外围驱动模块，仅通过标准PWM信号就能实现角度位置的精准闭环控制，对于空间受限、负载扭矩要求在数公斤·厘米级的应用场景来说，是性价比极高的执行元件选择。

从结构设计的逻辑来看，这款伺服单元的壳体采用上下分体式矩形结构，主体外壳做了等壁厚设计，既可以给内部的减速齿轮组、控制电路板提供足够的防护，避免运行过程中进入粉尘、碎屑影响传动精度，也能通过壳体的平整外壁实现和安装面的紧密贴合，辅助运行过程中的热量散逸。输出轴端设置了带标准齿形的花键输出头，可以直接搭配市面上通用的舵机摇臂、舵盘使用，不需要额外做连接结构的二次加工，能大幅缩短装配调试的周期。壳体两侧延伸出带安装通孔的固定耳，两个安装孔的同轴度、孔位相对输出轴的位置公差都做了严格控制，安装时只需要在固定基体上加工对应位置的螺纹孔或者过孔，就能完成伺服单元的精准定位，不会出现输出轴和负载连接不同心导致的传动卡滞、磨损加剧问题。

这款伺服单元的外形尺寸为40x20x43毫米，这个尺寸规格属于小型标准舵机的通用尺寸区间，安装孔位的孔距、输出轴的伸出高度、齿形规格都和行业内同级别通用舵机保持一致，在做设备迭代、旧设备维护替换时，可以直接实现同规格产品的互换，不需要重新调整安装基体的结构设计，能有效降低备件储备的品类压力。在实际选型过程中，结构工程师首先会确认安装边界：20毫米的壳体厚度可以嵌入到狭窄的设备夹层内部，比如遥控模型的机翼内部、小型机械臂的关节空腔、智能柜的锁体传动腔，不会因为元件厚度过大导致整体设备外形尺寸超标；40毫米的壳体长度方向预留了足够的内部空间容纳三级减速齿轮组，把直流电机的高转速低扭矩输出，通过齿轮减速转化为低转速高扭矩的输出特性，匹配末端负载的动作需求；43毫米的总高度包含了顶部输出轴的花键结构高度，在做安装沉台设计时，可以根据这个高度尺寸预留足够的摇臂摆动空间，避免摇臂转动过程中和设备外壳、周边其他零部件发生运动干涉。

从功能特性的角度来说，这类集成式伺服电机的核心优势是控制逻辑简单、位置保持能力强，当给入对应角度的控制信号后，内部的位置反馈回路会实时比对输出轴的实际角度和目标角度的差值，自动调整电机的转向和输出扭矩，直到输出轴稳定在目标角度位置，即使受到一定的外部负载冲击，也能保持位置不发生偏移，非常适合需要固定角度定位、往复摆动动作的场景。比如在遥控模型的转向控制里，它可以根据遥控器给出的信号精准控制前轮的转向角度，实现行进方向的灵活调整；在小型桌面机器人的关节设计里，多个同规格伺服电机可以分别对应不同关节的摆动动作，组合实现多自由度的姿态调整；在工业领域的小型物料分拣机构里，这类伺服单元可以用来驱动挡料杆、导向翻板的动作，实现物料流向的快速切换，相比气缸驱动的方案，它不需要搭配气源管路、电磁阀等附属元件，整体结构更紧凑，角度调整也更灵活，可以根据生产需求随时调整动作角度，不需要更换机械限位结构。

在做三维建模和结构适配的时候，需要特别注意几个安装边界的细节：首先是两侧固定耳的安装孔中心到输出轴中心的位置尺寸，这个尺寸直接决定了安装后输出轴和负载传动结构的相对位置，如果孔位偏差过大，会导致传动连接出现附加弯矩，加速输出轴轴承和齿轮组的磨损；其次是输出轴花键的齿形参数，不同厂家的同尺寸舵机花键模数、齿数可能存在细微差异，建模时如果直接套用通用摇臂的模型，实际装配时可能出现齿形不匹配、安装松动的问题，需要根据实际齿形参数做配合结构的尺寸校验；另外还要预留出线端的走线空间，这类伺服电机的信号和动力线一般从壳体尾部或者侧面引出，建模时要在安装基体上对应位置留出足够的走线槽空间，避免装配时线材被壳体压伤，导致信号传输中断或者供电故障。

在实际应用的可靠性设计上，这类伺服电机的壳体结合面一般会做简单的止口结构，既可以提升上下壳体的装配定位精度，也能阻挡一定的飞溅液体和粉尘进入内部，对于一些在潮湿、多尘环境下使用的场景，还可以在壳体结合面增加薄密封胶垫，提升整体防护等级。输出轴和上壳体的配合位置一般会镶嵌铜质轴套，相比塑料直接摩擦的结构，铜轴套的耐磨性能更好，能承受更大的径向负载，延长伺服单元的使用寿命。内部的减速齿轮组根据负载等级不同，会采用塑料或者金属材质，金属齿轮的版本可以承受更大的冲击负载，适合在负载波动较大、动作频率较高的场景使用，塑料齿轮的版本运行噪音更低、成本更优，适合负载稳定、对噪音控制有要求的民用消费类产品场景。
