MKS HV6130舵机结构三维建模设计

在航模舵面控制、小型自动化执行机构、机器人关节驱动这类对输出扭矩、响应速度有明确要求的场景里，高压舵机一直是结构选型阶段绕不开的核心执行部件，这次建模的HV6130型号属于高压大扭矩规格的舵机产品，建模过程全程围绕实际装机的尺寸边界、安装配合公差、外部结构干涉风险来推进，没有做多余的艺术化修饰，所有结构特征都对应实物的装配与功能需求。

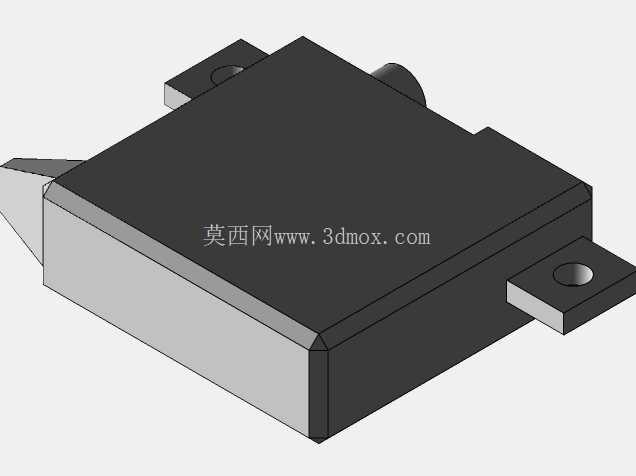

先从安装边界说起，这款舵机采用标准的卧式安装耳布局，两侧伸出的安装凸耳上预留了沉头安装孔，建模时严格按照实物的孔位中心距、沉孔深度、通孔直径做了参数化约束，安装耳的厚度与壳体主体的衔接处做了对应实物的圆角过渡，既还原了注塑壳体的拔模特征，也能让设计人员在做装机布局时直接调用模型做干涉检查，不用反复核对安装孔位的偏差。壳体主体采用方正的封闭式结构，顶部与底壳的合模线位置做了精准的分型面还原，输出轴位于壳体一侧的居中位置，轴伸长度、轴径尺寸、花键齿形都按照常用舵机摇臂的配合尺寸做了还原，摇臂安装的锁紧螺丝孔位也预留了对应的特征，方便后续装配时模拟摇臂的转动范围，提前排查舵机满行程转动时和周边结构的碰撞问题。

从功能特性来看，这款高压舵机支持更高的输入电压，相比普通低压舵机能输出更大的堵转扭矩，响应速度也更快，建模时虽然没有还原内部的直流电机、减速齿轮组、控制电路板这些内部结构，但外部壳体的散热筋、出线口位置都做了1:1还原，出线口位于壳体尾部，采用侧出式的走线布局，建模时预留了对应线径的走线空间，方便设计人员在做整机布线时规划线缆的弯曲半径，避免线缆被壳体或安装结构挤压磨损。壳体表面的标识区域做了平整化处理，没有添加多余的纹理特征，保证模型在装配体中不会因为细碎特征占用过多的运算资源，同时也能准确反映壳体的实际外形轮廓。

设计思路上，整个模型采用自顶向下的建模逻辑，先确定输出轴的中心高度、安装孔的定位基准，再以此为基础拉伸壳体的主体轮廓，逐步添加安装凸耳、轴伸、出线口这些外部特征，所有特征都做了全参数化约束，修改任意一个安装尺寸都能快速联动更新整个模型，方便设计人员根据实际装机需求调整安装位的适配尺寸。建模过程中特意规避了内部不可见结构的冗余建模，毕竟对于设备选型和整机布局的设计场景来说，外部的安装尺寸、转动边界、外形轮廓才是核心需求，过度还原内部结构反而会降低大装配体的运行流畅度，也不符合工程建模的实用性原则。

实际应用中，这类舵机除了常见的固定翼航模舵面控制、直升机斜盘驱动之外，也常被用在小型机械臂的关节驱动、智能小车的转向机构、自动化设备的小型工位切换执行端，模型的转动副做了预设约束，导入装配环境后可以直接设置转动角度范围，模拟舵机在不同行程下的位置状态，验证运动过程中是否存在结构干涉。壳体的四个边角都做了对应实物的倒角处理，既还原了注塑件的工艺特征，也能避免在装配模拟时出现尖锐边角的错误干涉判定。安装凸耳的沉孔深度按照常用的沉头螺丝尺寸做了匹配，设计人员可以直接调用标准件库的螺丝完成虚拟装配，检查螺丝锁紧后是否会凸出于安装面，影响周边部件的布局。

从结构强度的角度来看，这款舵机的壳体采用增强尼龙材质，建模时壳体的壁厚按照实物的测量值做了均匀设置，安装凸耳和主体衔接的位置做了加强筋特征的还原，对应实物上为了提升安装耳抗冲击强度做的结构补强，在做有限元分析的时候，可以直接赋予对应的材料属性，模拟舵机安装锁紧、输出轴承受大负载时的壳体形变情况，提前预判结构失效的风险。输出轴的轴肩位置做了对应的限位特征，还原了舵机内部机械限位对应的外部转动边界，避免在运动仿真时设置超出舵机实际行程的转动角度，导致仿真结果和实际应用出现偏差。

整体建模过程始终围绕工程实用的核心需求，没有添加任何和实际装配、选型、仿真无关的装饰性特征，所有尺寸公差都按照行业通用的舵机安装标准做了校验，保证模型导入各类三维设计软件后都能直接用于整机布局设计、运动干涉检查、安装工位模拟等实际工作场景，不需要设计人员再花费时间核对修正外形尺寸偏差。
