三星Galaxy M30s智能手机外观结构建模

　　日常做消费电子结构建模时，这类中端直板智能手机的外观结构还原，核心要兼顾量产机型的实际装配逻辑与外观曲面的顺滑度，不能只做视觉上的形似。从实际应用场景来看，这类机型主要面向大众日常通讯、移动上网、影音娱乐场景，结构设计上首先要满足单手握持的人机工程要求，机身侧边的弧度处理需要匹配多数成年人手掌的虎口贴合角度，避免长时间握持产生硌手感。建模过程中首先要确认的是整机的外形边界，这类6英寸级别的全面屏机型，整机长度控制在159mm左右，宽度在75mm上下，厚度控制在8.9mm以内，所有外观曲面的曲率变化都要在这个尺寸边界内做调整，不能出现曲面外溢导致整机尺寸超差的问题。

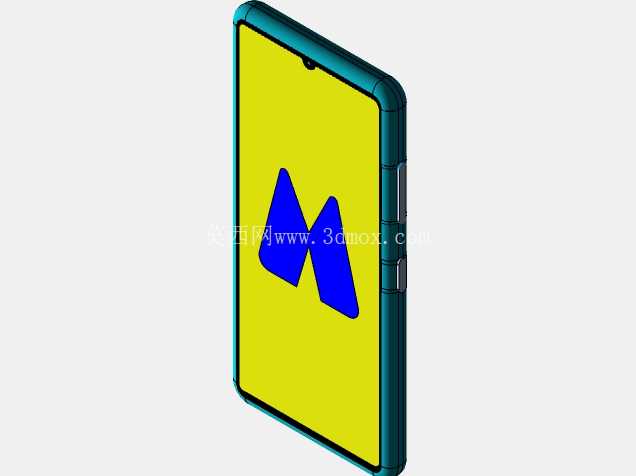

　　正面的屏幕部分采用水滴挖孔的前置摄像头布局，建模时要注意挖孔边缘的R角过渡，这个位置不仅是视觉上的细节，实际量产中还要匹配屏幕盖板的切割工艺，R角过小会导致玻璃加工时出现崩边问题，R角过大又会占用过多的屏幕显示区域，需要在两者之间找到平衡。屏幕与中框的衔接位置做了微小的CNC倒角，这个倒角宽度控制在0.15mm左右，既可以避免屏幕边缘直接磕碰产生碎裂，也能消除屏幕与中框拼接产生的段差硌手感。中框部分采用PC材质加金属质感涂层的设计，建模时要预留出侧边按键的安装间隙，电源键与音量键的凸起高度控制在1.2mm，按键的按压行程预留0.3mm的活动空间，按键边缘做0.2mm的圆角处理，避免按压时刮手。机身背部的曲面过渡从侧边中框一直延伸到后盖中心位置，后盖采用复合板材材质，建模时要注意后盖与中框的扣合位置预留0.1mm的装配公差，这个位置如果公差预留不足，量产组装时会出现后盖扣合不严的问题，预留过大又会出现明显的拼接缝隙影响外观质感。摄像头模组位于背部左上角位置，建模时要注意模组凸起的高度控制，这类搭载大电池的机型本身机身厚度偏大，摄像头凸起高度控制在1.8mm以内，既可以容纳4800万像素的摄像头模组组件，也能避免手机平放时出现过度晃动的问题。

　　底部的开孔布局依次是扬声器出音孔、Type-C充电接口、麦克风拾音孔、3.5mm耳机接口，建模时要注意各个开孔的位置精度，尤其是Type-C接口的位置，要和中框内部的加强筋位置对齐，避免充电插头插入时出现接口偏位的问题。从设计思路上来说，这类千元定位的机型，所有外观结构设计都要服务于加工可行性与装配效率，曲面造型不能做过于复杂的突变曲率，否则会增加注塑成型时的次品率，所有外观面的拔模角度控制在1度以上，方便模具脱模。整机的边角R角统一做R8mm的过渡处理，这个弧度既可以保证跌落时的应力分散，减少边角磕碰碎裂的概率，也能让整机视觉上更显轻薄。

　　建模过程中还要注意各个部件的分模线位置，分模线要尽量隐藏在视觉不明显的侧边位置，避免出现在背部或者正面屏幕周边影响外观质感。另外机身内部的电池仓空间要预留足够的尺寸，这款机型搭载6000mAh容量的大电池，电池仓的长宽高尺寸要严格匹配电池的实际尺寸，周边预留0.2mm的缓冲泡棉安装空间，避免电池装配时出现挤压变形的问题。中框内部的加强筋布局要对应主板、电池、摄像头模组的固定位置，筋条厚度控制在0.8mm，既可以保证整机的结构强度，避免日常使用中出现中框弯曲变形，也不会过多占用机身内部空间，影响电池容量的提升。屏幕背面的缓冲泡棉安装位要预留0.1mm的深度，泡棉粘贴后不会出现顶起屏幕导致水波纹的问题。侧边按键的内部触点位置要和主板上的弹片位置精准对齐，按键按压时的触发行程要控制在0.25mm左右，保证按压手感清晰不会出现松垮的问题。
