电动方程式赛车单体结构三维设计

这套电动方程式赛车的三维结构设计，核心面向高校方程式赛事参赛队的前期方案验证、青少年科创教具开发、小型竞速电动车研发参考场景，区别于量产民用车辆，这类单座竞速车辆的所有结构设计都围绕赛道工况下的动态性能展开，没有冗余的乘用配置，每一处结构都服务于减重、下压力提升、动力传递效率优化的核心目标。从实际用途来看，该模型可直接用于赛事前期的总布置校核，也可作为竞速车辆结构教学的具象案例，帮助从业者理解开轮式赛车的布局逻辑，避免在初期方案阶段出现硬点干涉的低级问题。

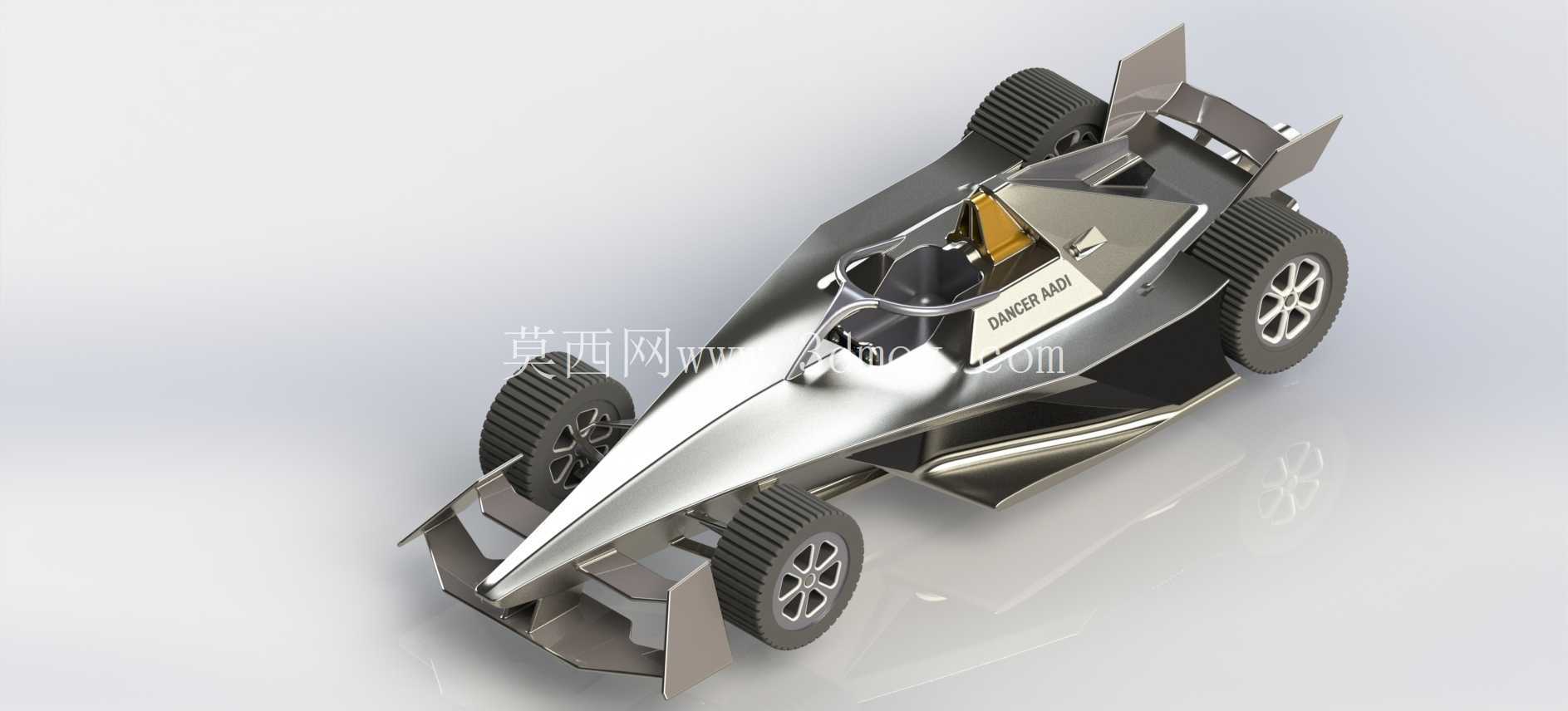

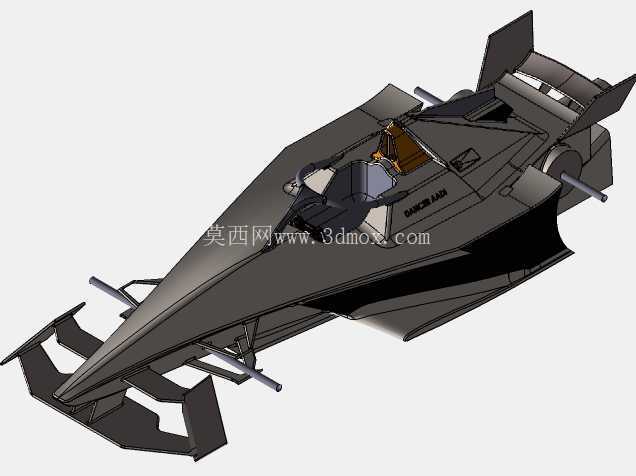

设计思路上，整体采用开轮式单座布局，将驾驶舱布置在车身前后轴之间的中心区域，尽可能降低整车质心高度，同时平衡前后轴荷分配，适配赛道内频繁加减速、高速过弯的载荷变化。车身前部的扰流结构并非装饰性造型，而是通过多段翼面的角度设计，在车辆高速行进时将气流导向车轮外侧与车身底部，减少轮腔紊流的同时为前轴提供足够下压力，保证转向轮在高速过弯时的抓地力；前翼的安装点直接与前悬架安装基座集成，减少额外的连接支架，在保证结构强度的前提下尽可能降低非簧载质量。车身侧部的导流结构会将流经车身侧面的气流导向后散热区域与尾翼下方，为后置的动力单元、电控系统提供足够的撞风散热流量，同时梳理后轮附近的紊流，降低整车风阻系数。

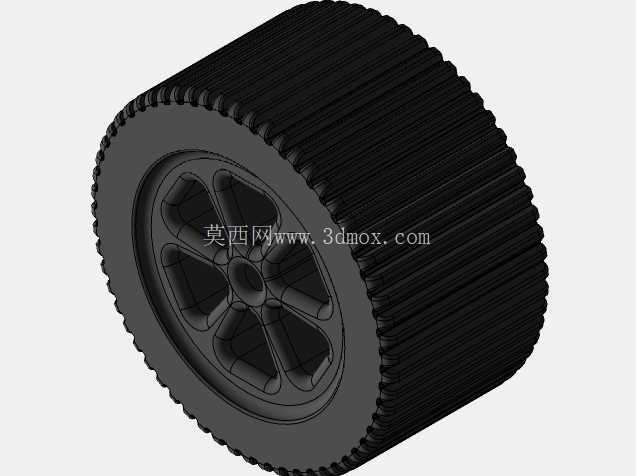

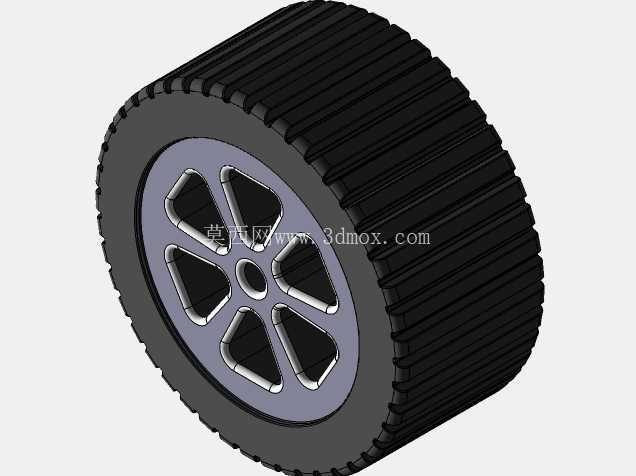

尾部的尾翼采用多段式可调结构，可根据不同赛道的直道占比、弯道特性调整主翼面的攻角，在直道段降低攻角减少风阻提升极速，在多弯赛道增大攻角提升后轴下压力，保证驱动轮在出弯加速时不会出现打滑空转。车轮采用宽幅热熔胎适配的轮辋结构，轮辐的镂空设计在保证轮辋径向、侧向强度的前提下，尽可能降低旋转件的转动惯量，提升车辆的加速响应速度；悬架结构采用双叉臂式独立悬架的硬点布置，上下叉臂的安装点位置经过反复校核，保证车轮在上下跳动时的定位参数变化处于可控范围，避免过弯时侧倾导致轮胎接地面积不足。

安装边界层面，整车的轴距控制在单座方程式赛事的常规尺寸区间内，轮距匹配赛道过弯时的侧倾稳定性要求，车身最高点不超过驾驶舱头部防撞结构的限定高度，所有外凸部件都满足赛事安全规则的圆角要求，不存在尖锐凸起。驾驶舱内部的空间预留了单体壳防撞结构的安装位置，可适配常规的赛车座椅、六点式安全带、方向盘快拆结构的安装，踏板组的安装位置预留了前后调节空间，可适配不同身高的车手操作。动力单元的安装舱位预留了电机、减速器、控制器的安装硬点，可适配不同功率等级的后置电驱动总成，电池舱的布置位置位于驾驶舱后侧、动力单元前方的区域，尽可能让重量集中在整车质心附近，减少动态载荷转移带来的操控影响。

从结构建模的逻辑来看，所有零件的建模都遵循参数化设计原则，悬架摆臂、翼面支架、车身覆盖件的特征都保留了可编辑参数，方便后续根据仿真结果调整硬点位置、翼面角度，不需要重新绘制基础特征。车身覆盖件采用曲面建模方式构建，保证曲面的光顺性，减少气流在车身表面的分离，同时覆盖件的安装卡扣位置都与内部的车架安装点一一对应，实际加工时可直接导出曲面数据用于碳纤维覆模加工，不需要二次调整安装位置。车架部分的管材规格、连接节点都按照管材空间框架的受力逻辑布置，在乘员舱周围形成闭环的防撞结构，满足侧碰、前碰时的结构强度要求，不会因为碰撞变形侵入乘员生存空间。

在实际工程应用中，这套模型可直接导入动力学仿真软件，添加轮胎模型、悬架刚度参数、动力输出特性后，就能模拟不同赛道下的车辆动态响应，提前调校悬架参数、翼面角度，减少实车测试时的调校周期；也可用于3D打印等比例缩小的风洞测试模型，验证不同造型方案的风阻、下压力数据，优化空气动力学设计。对于刚接触竞速车辆设计的从业者来说，这套模型能直观展示开轮式赛车的总布置逻辑，理解赛车设计中“减重优先、性能优先”的设计原则，区别于民用车设计中兼顾舒适性、实用性的思路，所有结构取舍都围绕赛道性能展开，没有多余的功能冗余。
