金色款iPhone5s通讯终端三维结构设计

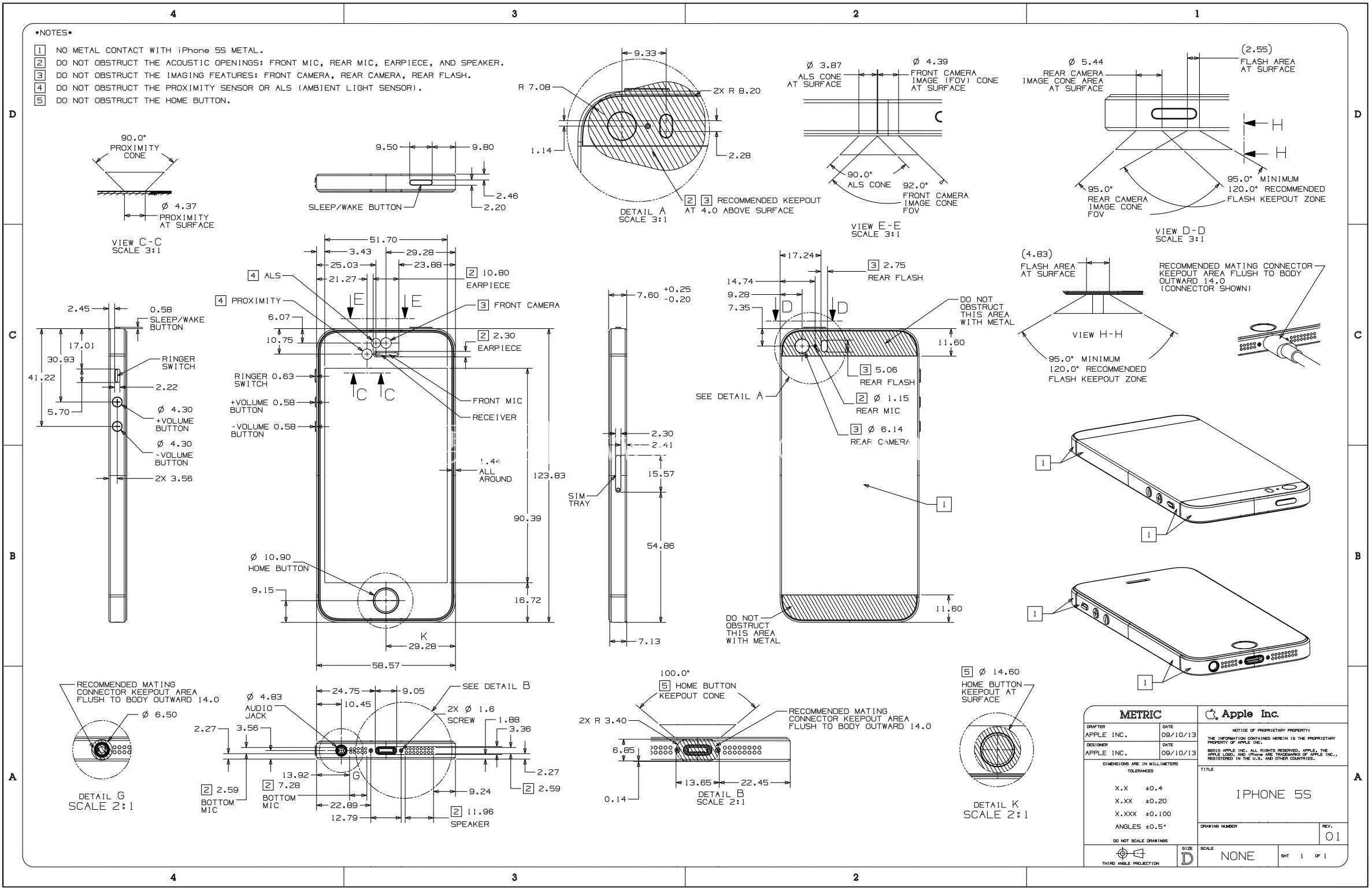

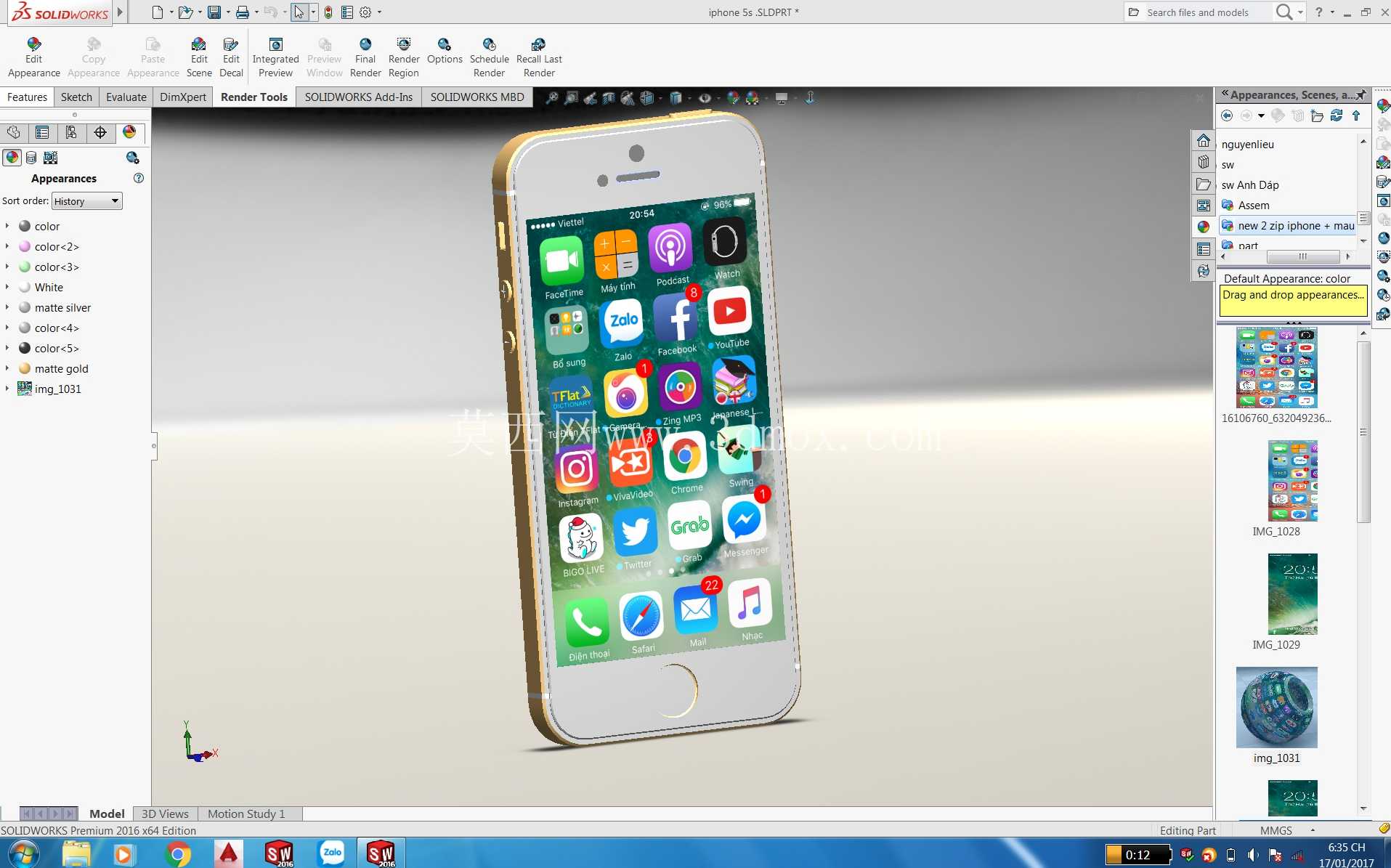

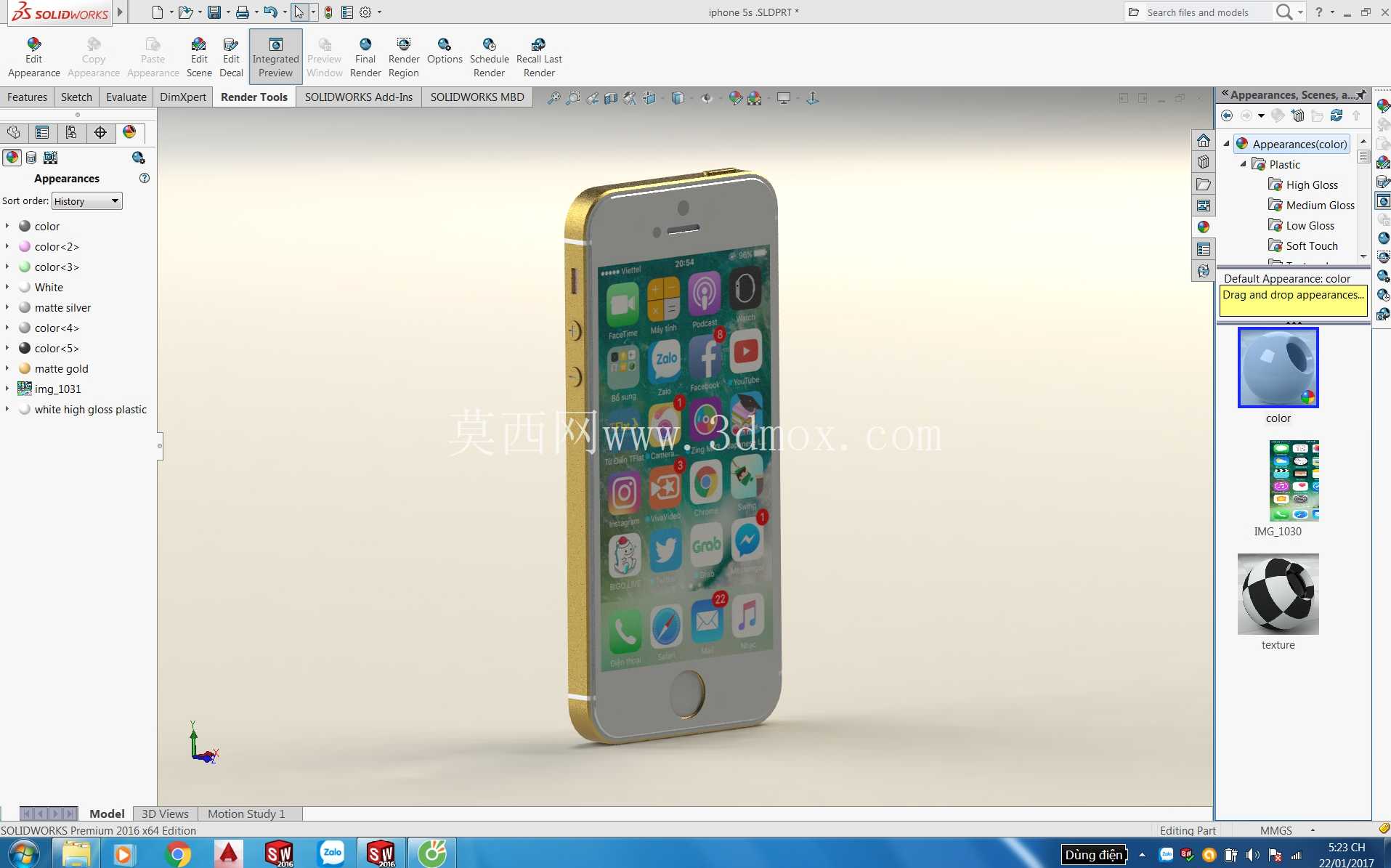

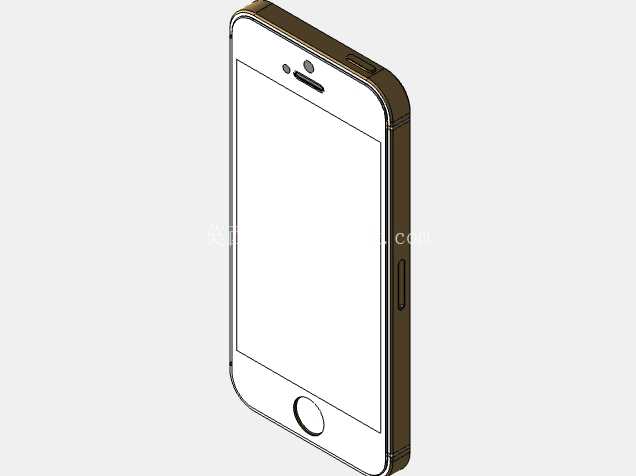

　　本次呈现的金色款iPhone5s三维结构，完整还原了该款经典手持通讯终端的全部结构细节，建模过程中严格对照实体设备的装配逻辑，对每一处结构边界做了精准约束。从实际应用场景来看，这类消费电子通讯设备的三维模型，可用于数码配件开发环节的结构匹配验证，比如保护壳开模前的贴合度校验、外接扩展配件的接口对位测试，也可作为消费电子结构设计教学的典型案例，帮助从业者理解一体化金属机身的堆叠设计思路。

　　从设备实际用途出发，该机型作为经典的移动通讯终端，集成了语音通话、移动网络接入、多媒体处理、触控交互等核心功能，建模时针对这些功能对应的结构模块做了分层还原：正面触控屏区域的玻璃盖板与显示模组的层叠间隙控制在0.1mm以内，完全匹配实体设备的装配公差要求；顶部听筒开槽、前置摄像头定位孔、光线传感器开孔的位置精度控制在0.05mm级别，可直接用于贴膜类配件的对位结构设计。机身侧面的按键结构做了独立的装配体拆分，静音拨片、音量增减按键、电源键的按压行程预留了0.3mm的活动空间，按键与机身中框的配合间隙均匀控制在0.1mm，还原了实体设备的按键手感对应的结构设计逻辑。底部的扬声器开孔、Lightning接口、麦克风收音孔的排布完全参照实体设备的开孔位置，开孔边缘的倒角处理做了细节还原，可用于音频类外接配件的声学通道结构验证。背部的摄像头模组凸起高度做了精准还原，双色温闪光灯的位置、后置摄像头的保护玻璃边框结构都做了独立建模，金属后盖的金色阳极氧化层对应的外观曲面做了连续G2曲率处理，还原了金属机身的顺滑触感对应的曲面设计要求。

　　设计思路上，该模型采用自顶向下的建模逻辑，先确定整机的外形尺寸边界：整机长度123.8mm，宽度58.6mm，厚度7.6mm，四个边角的R角曲率半径统一为8.5mm，完全匹配实体设备的握持手感对应的外形参数；再以整机外形为基准拆分内部堆叠的参考基准面，依次拆分出屏幕模组、中框金属骨架、后盖、电池仓、主板安装位、摄像头模组、按键组件、接口组件等独立结构模块，每个模块之间的装配间隙都预留了实际生产所需的公差空间，中框的金属加强筋结构做了简化还原，既保证模型的轻量化，又能清晰展示机身的强度支撑结构。

　　安装边界方面，整机的所有外接接口的位置、尺寸都做了精准约束，底部Lightning接口的开口尺寸、深度完全符合官方接口规范，可直接用于数据线插头、充电底座等配件的干涉检查；3.5mm耳机接口的开孔位置、内部深度也做了对应还原，可用于耳机插头的插拔行程验证。机身内部的SIM卡托结构做了独立建模，卡托与机身卡槽的配合间隙、卡托弹出的行程空间都做了预留，可用于SIM卡配件的结构匹配测试。建模过程中对机身的所有外观分模线做了细节还原，中框与前玻璃面板、后盖的拼接缝隙控制在0.08mm，完全还原实体设备的装配精度，屏幕正面的Home键结构做了独立建模，按键的圆形轮廓、金属保护圈的凸起高度都与实体设备一致，可用于指纹识别类外接配件的对位测试。对于结构设计从业者而言，该模型可直观展示一体化金属机身的堆叠设计逻辑，理解消费电子设备在有限空间内实现多功能集成的结构处理方式；对于配件开发从业者，该模型可直接作为结构校验的基准，减少开模前的实物打样次数，缩短配件开发周期。模型的曲面处理全部采用可编辑的参数化特征，所有圆角、倒角、开孔特征都保留了建模历史，方便从业者根据实际需求调整结构参数，适配不同的配件开发场景。
