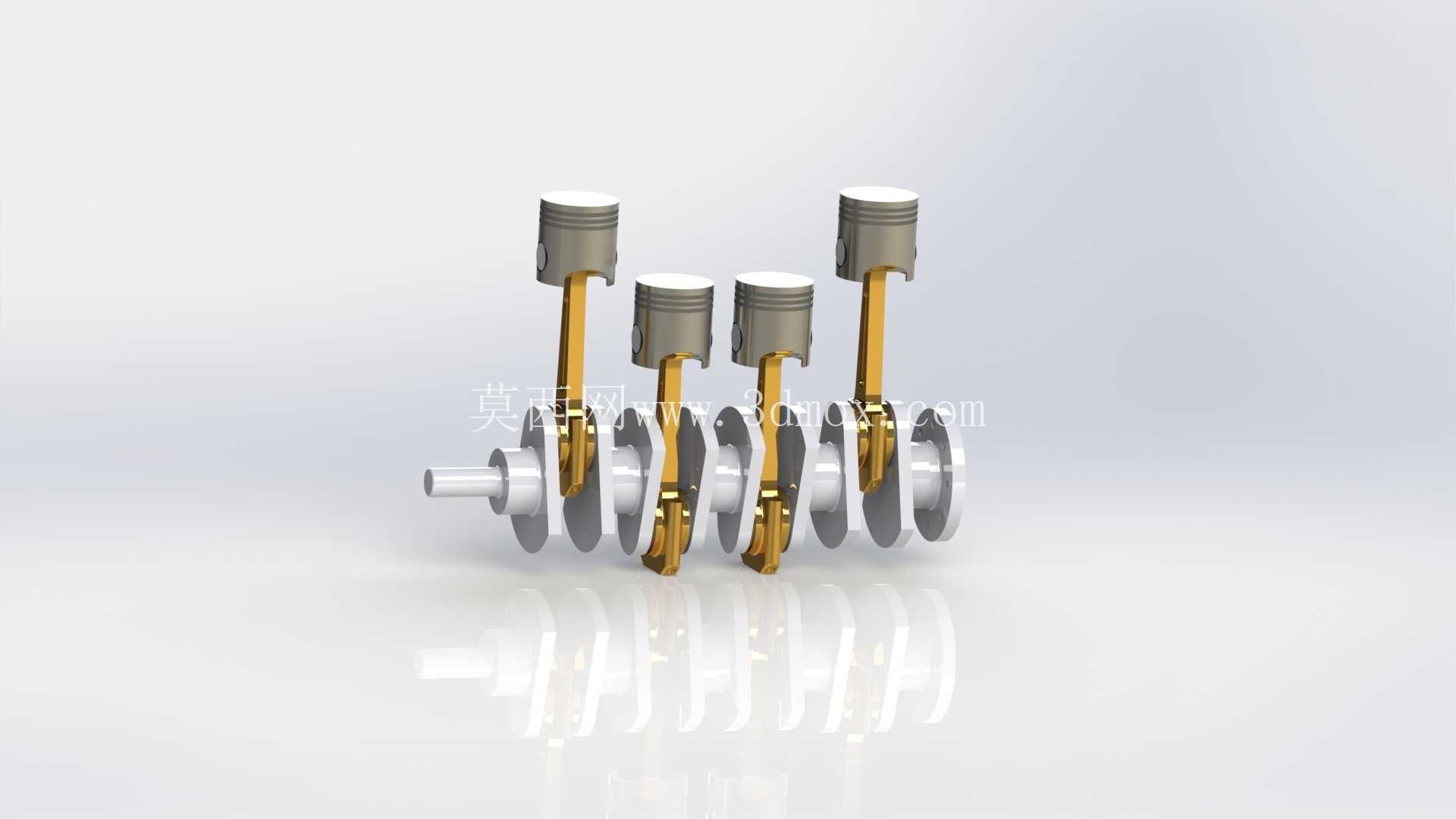

带运动学分析的四缸发动机曲柄连杆总成

在车用动力、小型通用动力设备的研发环节，曲柄连杆机构作为内燃机核心运动转换单元，其设计合理性直接决定整机运转平顺性、动力输出效率与核心部件疲劳寿命，这套四缸发动机核心运动总成的三维设计，完全围绕实际工程场景下的装配验证、运动干涉排查、动力学特性分析需求搭建，没有冗余的装饰性结构，所有几何特征都对应实际加工与装配要求。

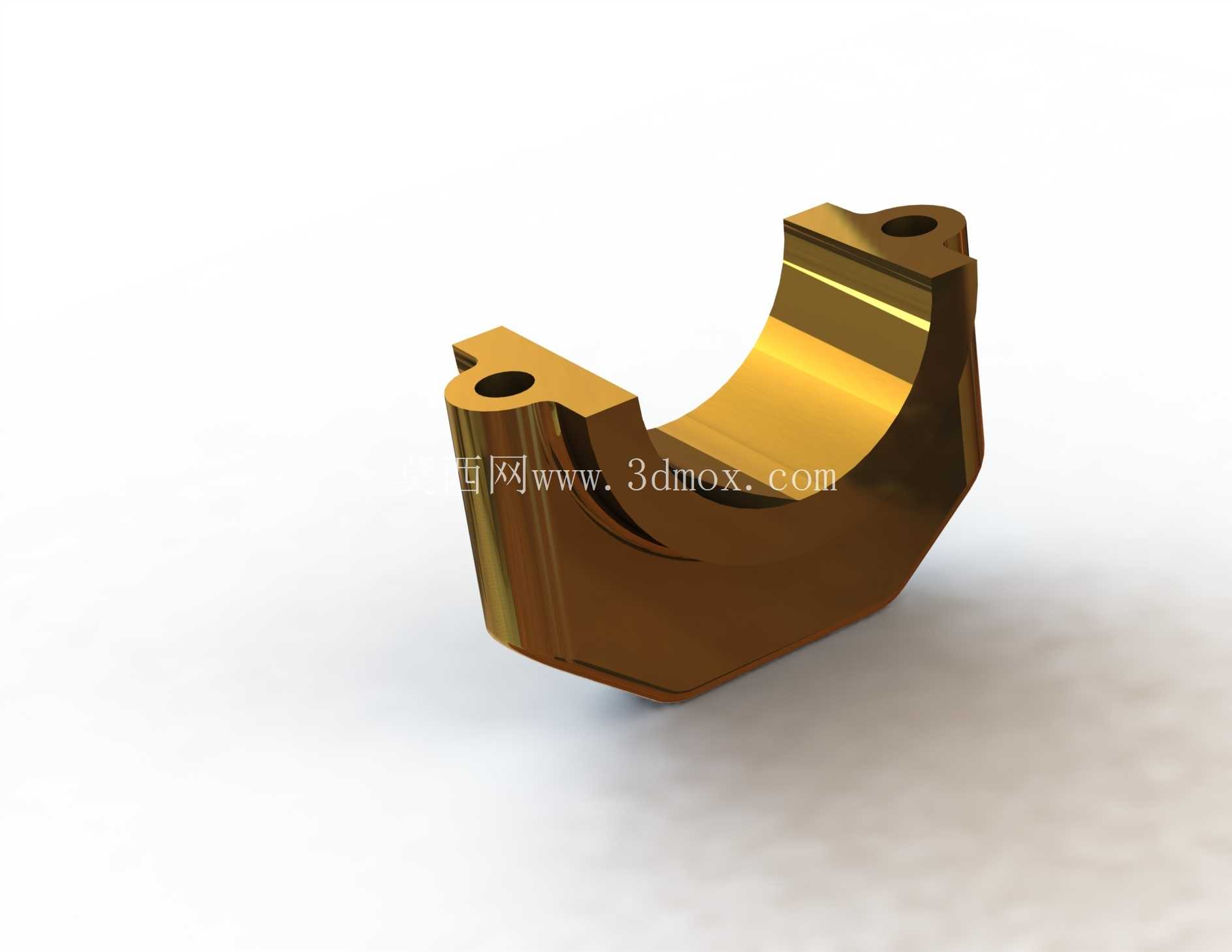

从实际应用场景来看，这类直列四缸布局的动力核心广泛搭载于家用乘用车、小型工程机械、固定式发电机组等设备上，核心作用是将燃料燃烧产生的活塞往复直线运动，通过曲柄连杆结构转换为曲轴的旋转运动，向外输出可驱动负载的扭矩。设计过程中首先要匹配的是整机安装边界，曲轴主轴颈的同轴度公差、各曲柄销的相位角偏差都严格控制在工程允许范围内，四个活塞的安装孔位间距对应气缸体的缸心距设计，确保整套机构装入缸体后不会出现缸壁偏磨、活塞卡滞的问题；活塞销孔与连杆小头的配合间隙、连杆大头与曲柄销的配合间隙都按照实际润滑需求预留了合理空间，对应实际装配中轴瓦的安装厚度，避免三维模型与实际生产装配出现尺寸偏差。

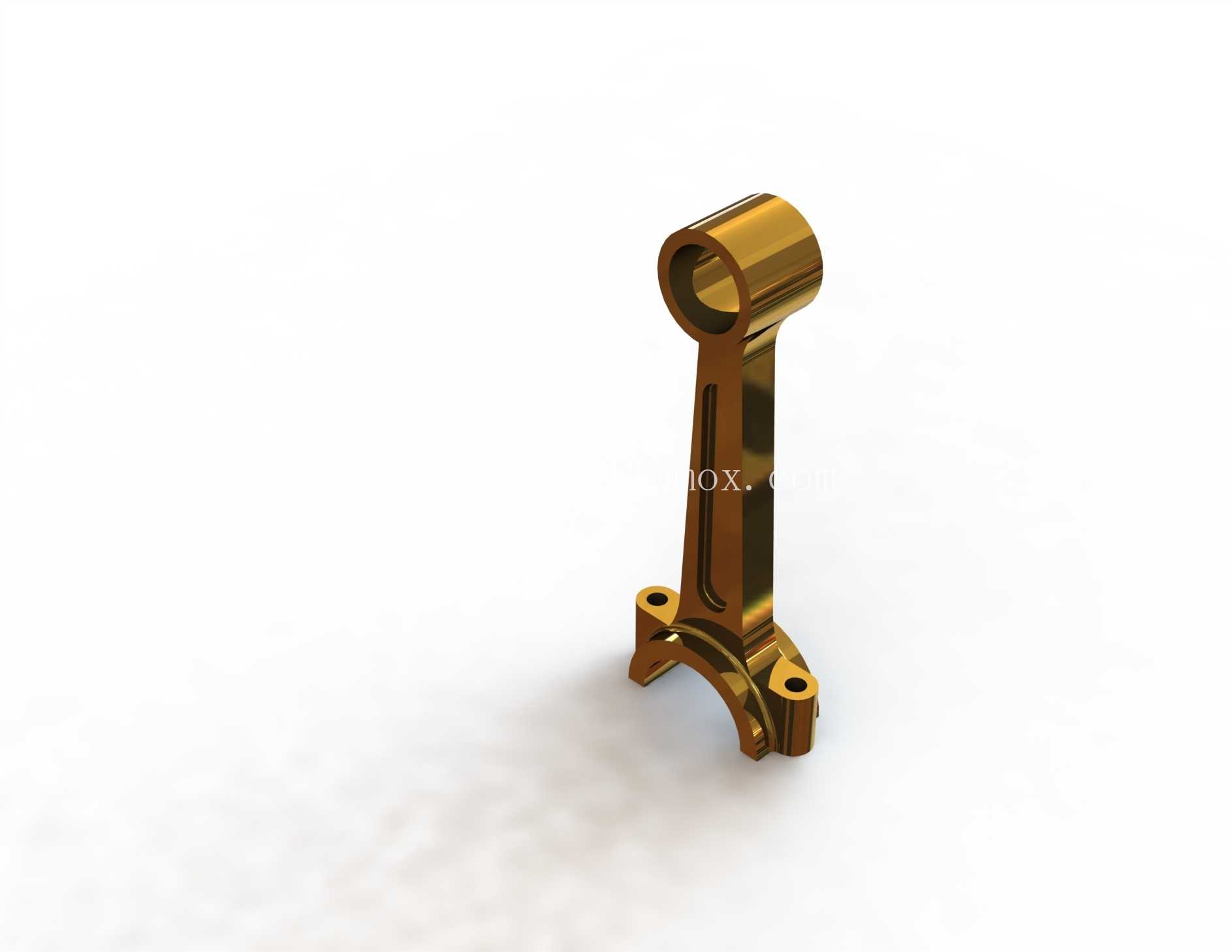

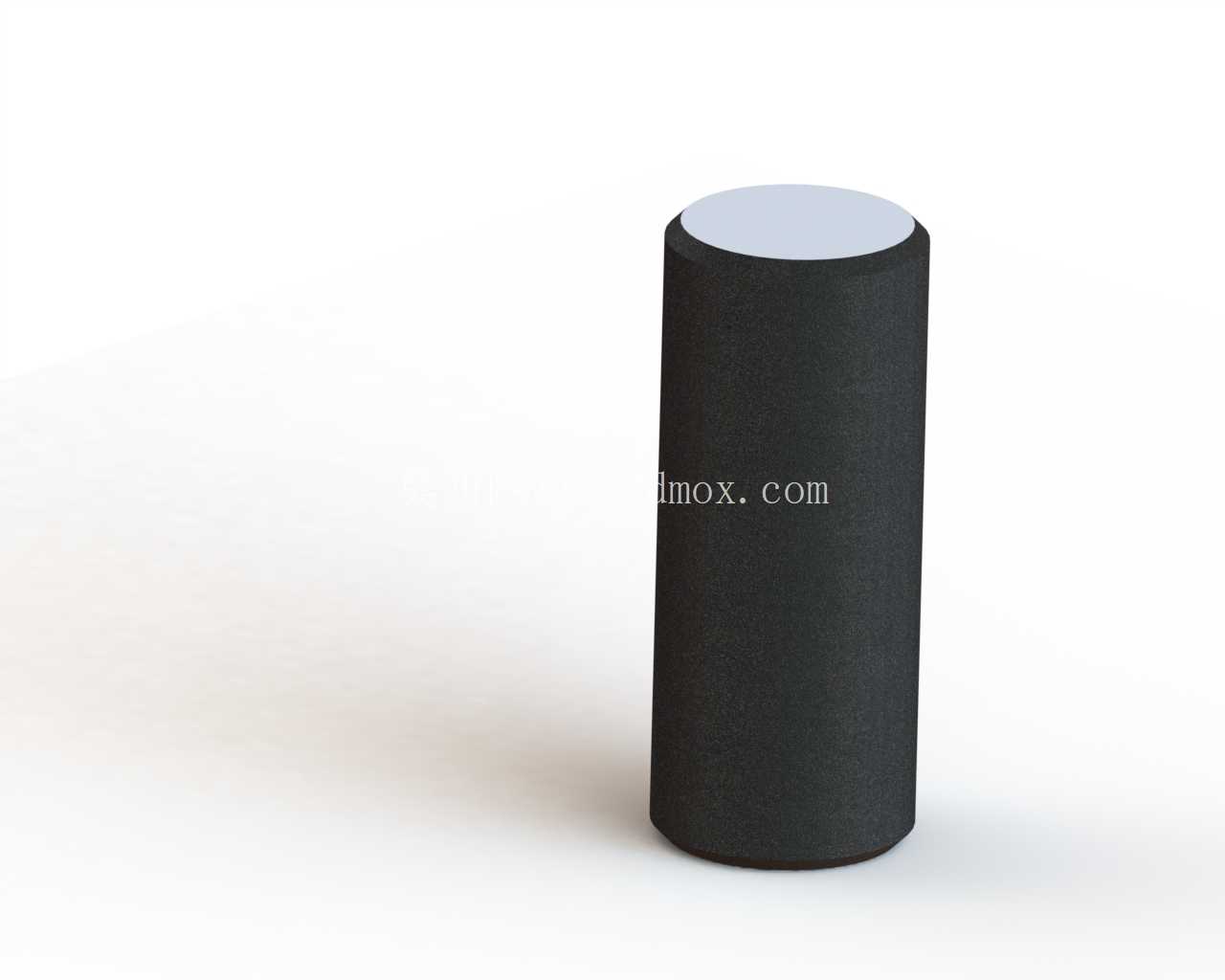

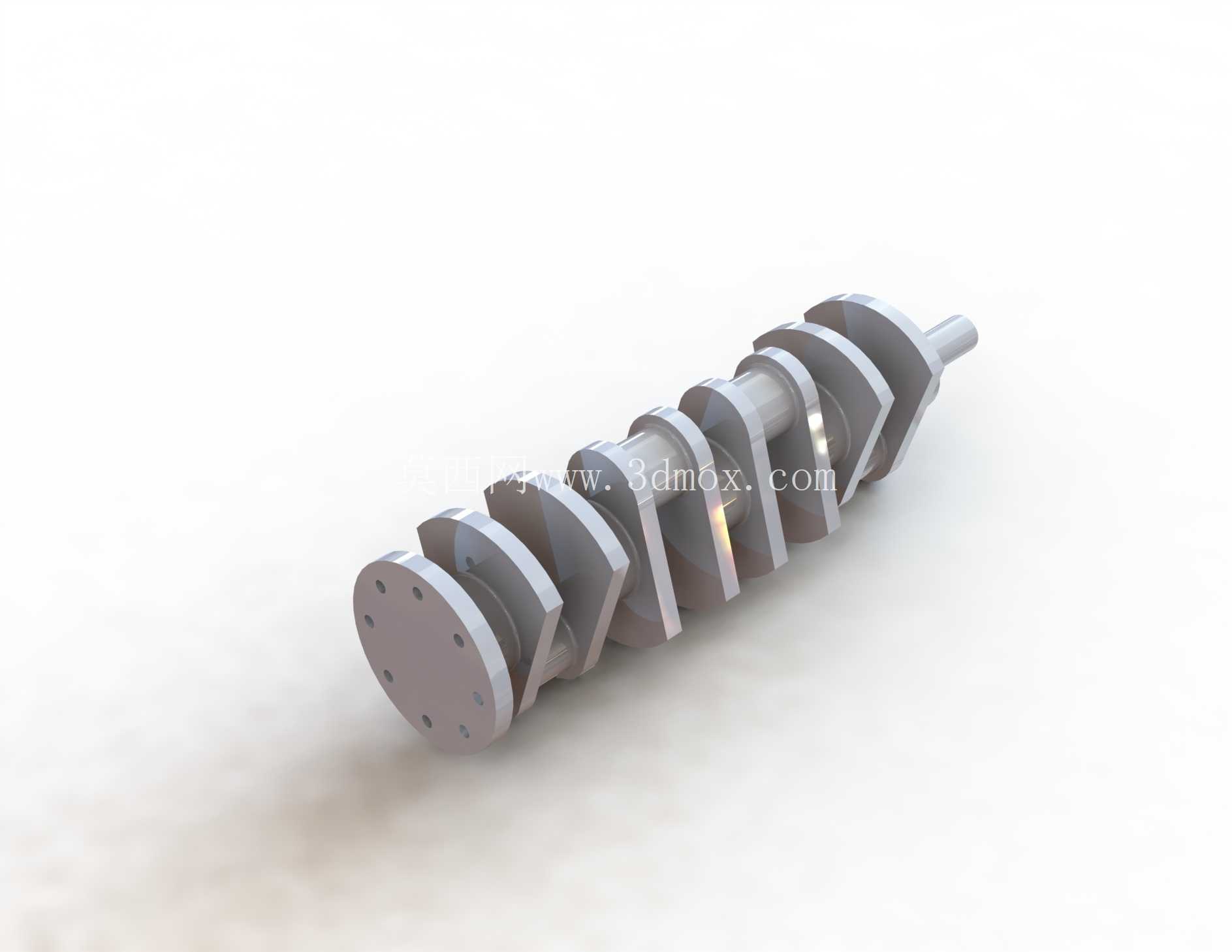

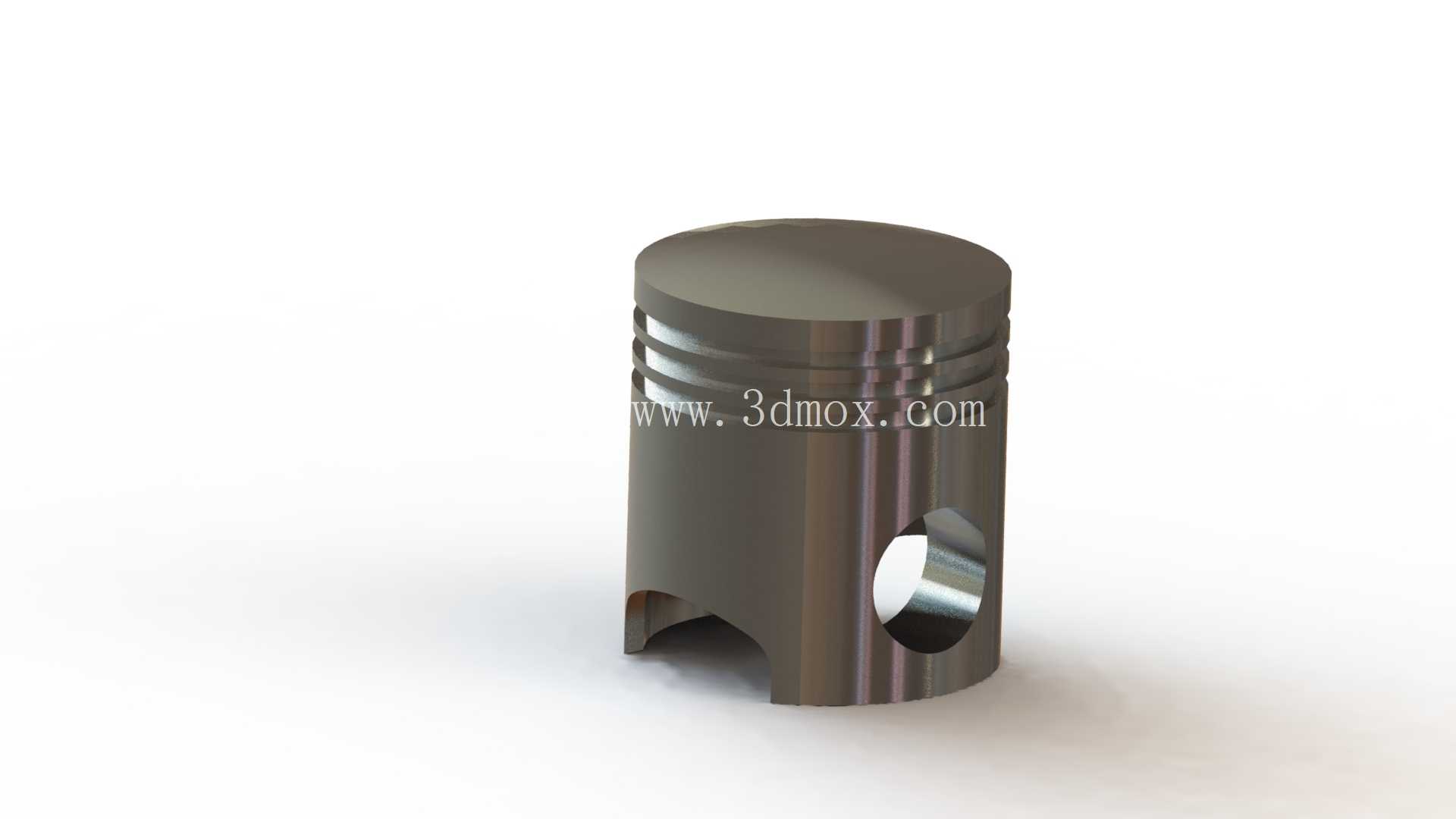

整套模型完整还原了活塞、活塞销、连杆、曲轴、曲柄平衡重的所有结构细节，活塞裙部的型线设计考虑了热态下的膨胀变形，避免冷机装配间隙合理但热机运转时出现拉缸问题；连杆杆身采用工字形截面设计，在保证结构强度满足爆发压力冲击要求的前提下，尽可能降低往复运动部件的质量，减少曲轴旋转过程中的惯性力载荷。曲轴部分的平衡重布局完全按照四缸机一阶、二阶惯性力平衡逻辑设计，四个曲柄销按照180度相位角对称布置，可自行平衡一阶往复惯性力，平衡重的质量分布经过运动学仿真校核，能有效降低曲轴高速旋转时的主轴颈载荷，减少整机振动。

设计过程中同步完成了运动学分析的前置约束设置，可直接用于模拟不同转速下的活塞运动行程、连杆摆角变化、曲轴输出扭矩波动特性，帮助设计人员提前排查运动行程中活塞与气门、连杆与缸体下部的潜在干涉风险，不需要重新搭建运动副约束即可开展动力学仿真计算。外形尺寸方面，整套机构的总长度对应直列四缸机的常规缸心距累加值，曲轴两端的主轴颈伸出长度匹配前端轮系、后端飞轮的安装尺寸，活塞顶面的燃烧室凹坑结构对应压缩比设计要求，所有安装面的定位特征都与实际缸体、缸盖的装配基准对齐，可直接导入整机装配模型中完成总装匹配，也可用于教学场景下的内燃机结构原理演示，帮助学习者直观理解四缸发动机的动力传递路径与各部件的运动配合关系。

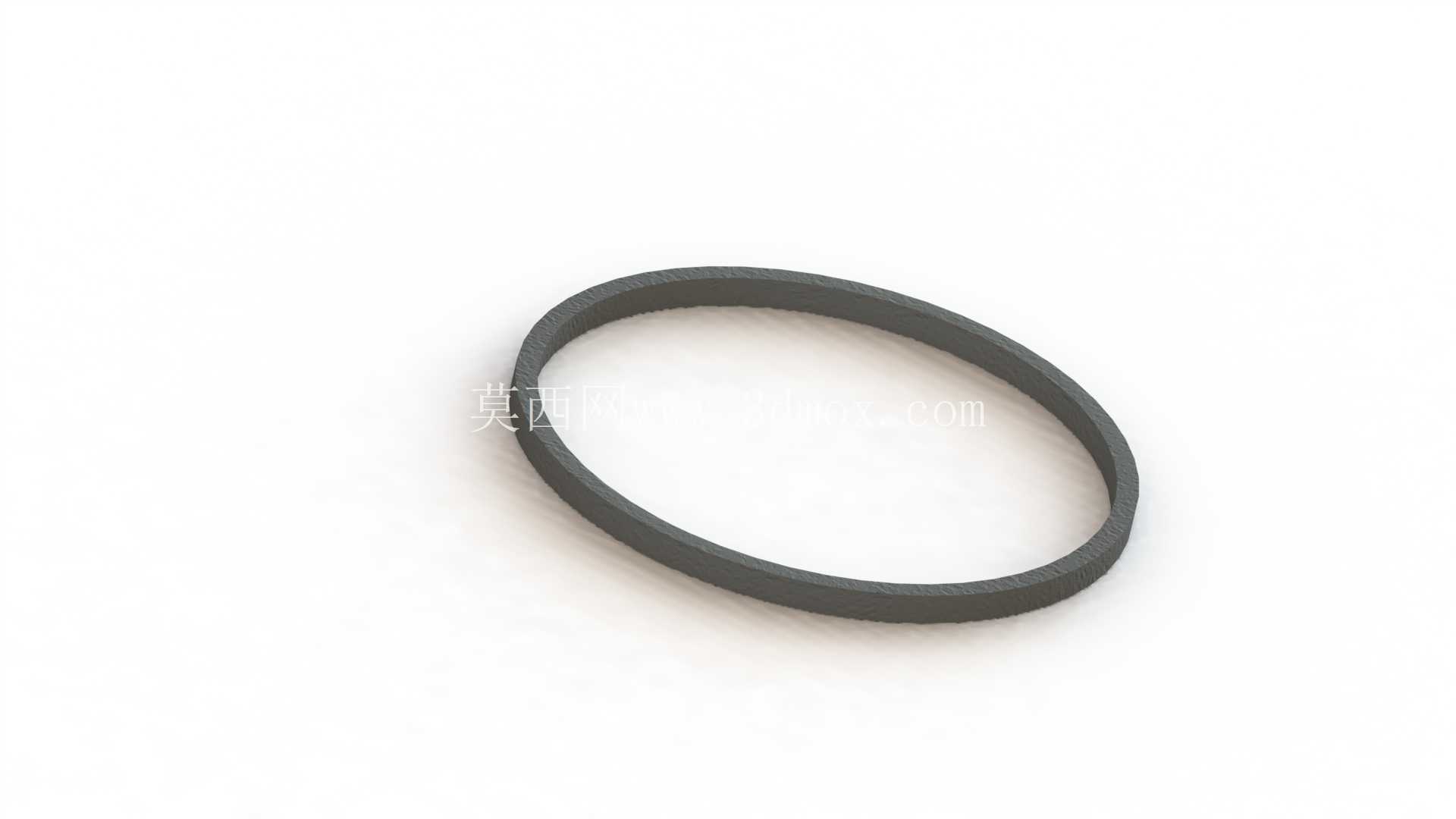

在结构细节处理上，所有部件的过渡圆角都按照实际加工工艺要求设置，避免应力集中导致的部件疲劳断裂，曲轴的油道开孔位置对应实际润滑路径，可清晰展示压力机油从主轴颈流向曲柄销、再输送到连杆小头的润滑通路，活塞环槽的宽度与深度对应常规气环、油环的安装尺寸，完全匹配量产零部件的规格参数，没有出现理想化的无倒角、无配合间隙的设计问题，能直接用于后续的有限元分析、装配工艺模拟等工程环节。
