大涵道比涡扇航空发动机外观结构

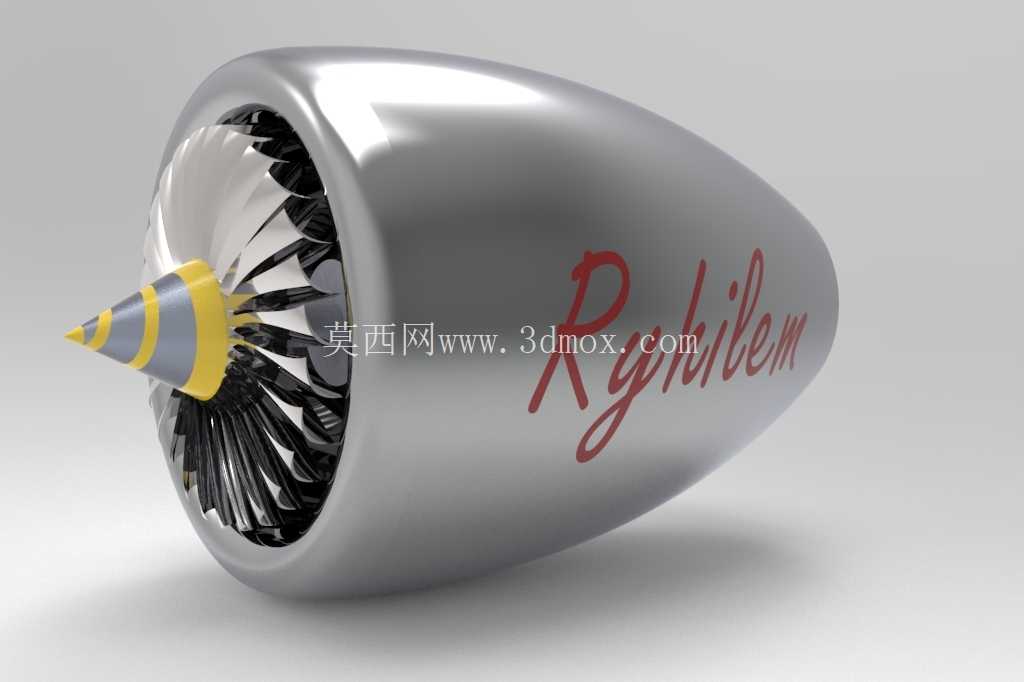

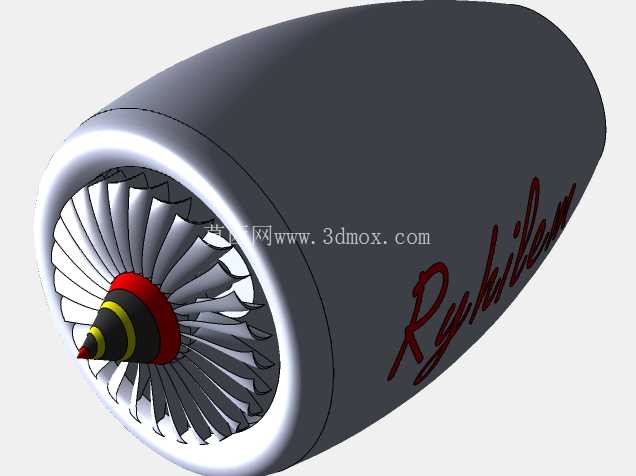

　　该模型还原的是大涵道比民用涡扇发动机的前端进气与风扇段结构，这类动力单元是当前干线民航客机、大型军用运输机的核心动力来源，在实际装机场景中，需要承担万米高空低气压、大温差、高负荷工况下的持续推力输出，同时要满足长航时运行的可靠性要求，其前端进气段的气动设计直接决定了发动机的进气效率、风扇工作稳定性，甚至会影响整机的噪声水平与燃油消耗率。从结构设计逻辑来看，模型呈现的进气整流锥采用了分段式流线造型，锥面的曲率变化是经过多轮气动仿真迭代确定的，目的是让来流空气能够均匀平顺地导入风扇叶片通道，避免进气畸变导致的风扇叶片颤振、压气机喘振等致命故障；整流锥表面的色环标识在实际工程中除了起到地面试车时的转速观测作用，也能在航线维护中快速识别锥段的装配对位标记，减少外场维护的对位校准时间。

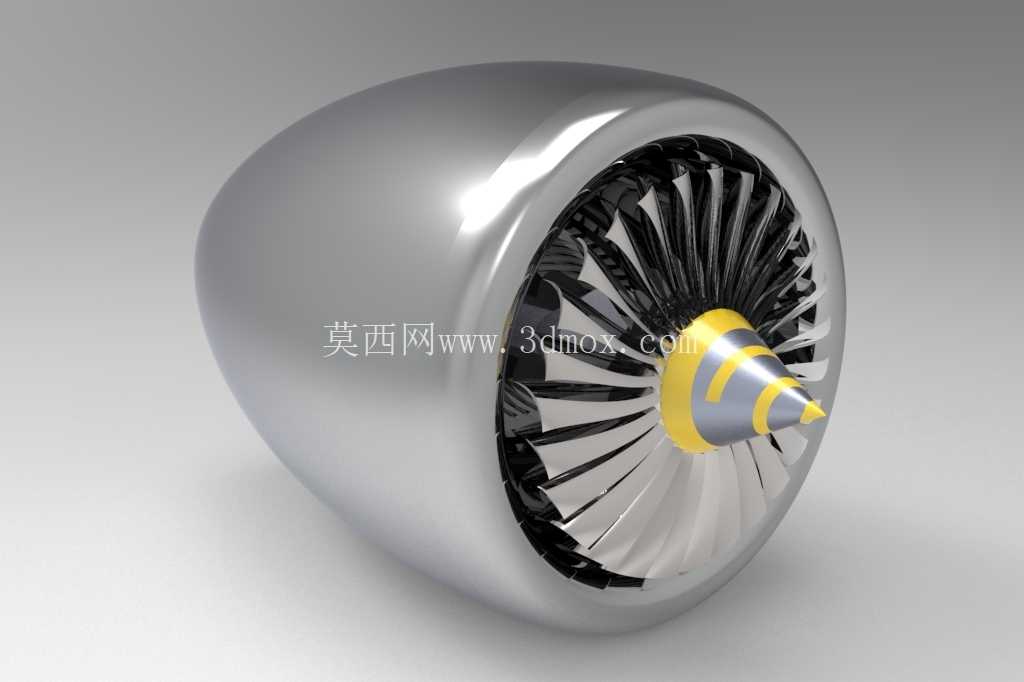

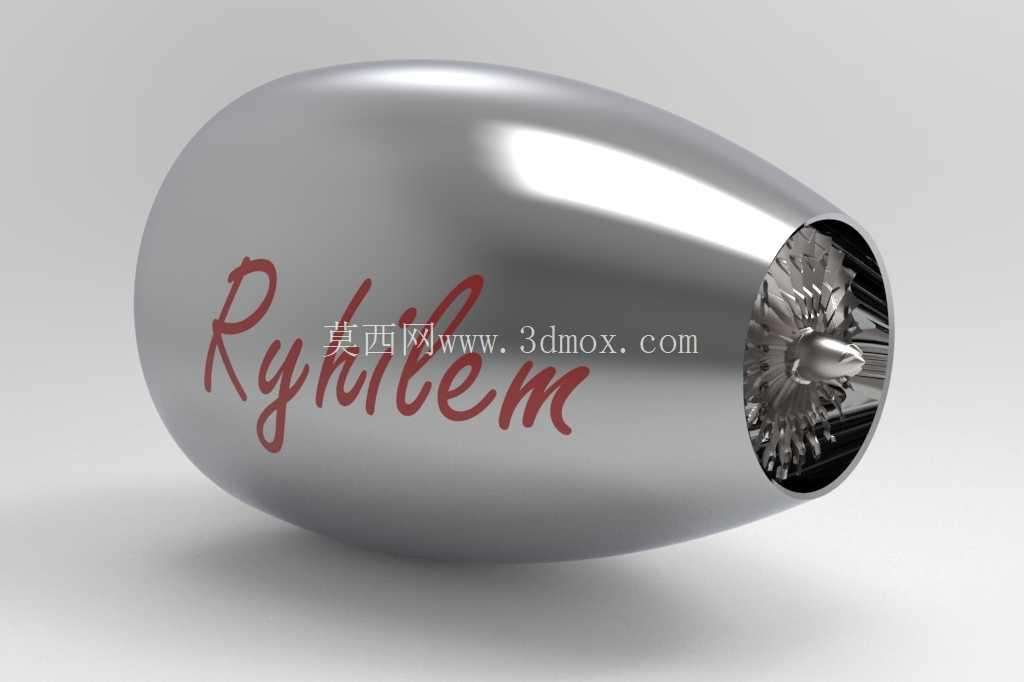

　　外露的一级风扇叶片采用了宽弦后掠的造型设计，这种设计相比早期的窄弦直叶片，能够在相同的风扇直径下获得更高的空气流量，同时提升叶片抗外物撞击的能力——毕竟民航运行中难免会遭遇鸟击、跑道碎石吸入等突发情况，宽弦叶片的结构强度冗余更高，不需要在叶片中间增加凸肩来强化结构，还能减少凸肩带来的气流损失，提升推进效率。模型还原的发动机短舱外段采用了光滑的椭圆柱流线造型，短舱内壁与风扇叶尖的间隙控制是这类发动机设计的核心难点之一：间隙过大会导致叶尖漏气损失增大，直接降低发动机推力、升高油耗；间隙过小则会在发动机工作受热膨胀、叶片受离心力伸长时出现叶尖与机匣的刮蹭，引发严重的结构故障，实际工程中会通过在机匣内壁涂覆可磨耗涂层、采用主动间隙控制技术，在不同工况下调整间隙值，兼顾效率与运行安全。

　　从安装边界来看，这类大涵道比发动机的短舱直径普遍在2-3米区间，前端进气段的长度约占发动机总长度的四分之一，吊装在机翼下方时，需要保证短舱与机翼前缘、地面之间留有足够的安全间隙，避免起降过程中短舱擦地，同时也要考虑短舱外形对机翼气动干扰的影响，短舱的吊挂位置需要经过全机气动仿真与风洞试验验证，才能最终确定。

　　在日常的工程设计工作中，这类发动机的三维模型常被用于航空类专业的教学演示、航空科普展品的结构展示，也可以作为飞行器总体布局设计时的动力段占位模型，帮助设计人员快速协调发动机与机翼、机身的安装位置关系，校验起落架长度、地面维护操作空间等边界条件；建模过程中对风扇叶片的阵列逻辑、整流锥的曲面曲率过渡、短舱的曲面光顺性处理，也能为从事旋转机械、流体通道类产品设计的结构工程师提供曲面建模的参考思路，比如在设计工业通风机、管道增压风机的叶轮与进气道时，同样可以参考这种流线型进气+后掠叶片的设计逻辑，来降低流动噪声、提升设备运行效率。需要注意的是，该模型仅还原了发动机的前端外观结构，并未包含内部的压气机、燃烧室、涡轮、喷管等核心热端部件，无法用于发动机的性能仿真与详细结构设计，仅适用于外观展示、总体布局协调、教学演示类场景。
