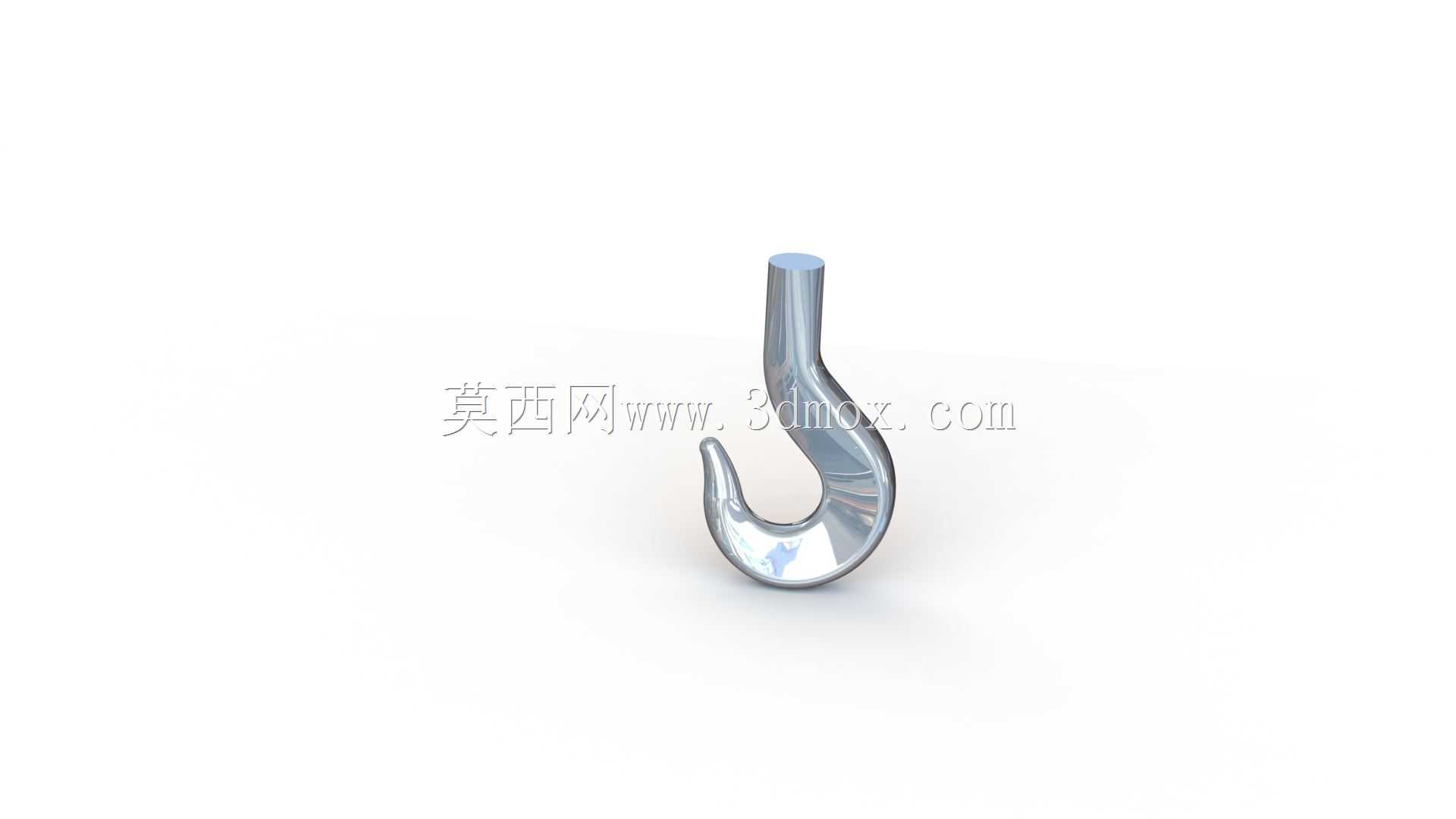

起重机吊钩SolidWorks三维结构设计

　　在工矿企业的物料转运、重型设备安装、港口货场装卸、建筑施工构件吊装等场景中，吊钩是起重作业环节直接承载被吊物载荷的核心执行部件，其结构合理性直接关系到起重作业的安全冗余与作业效率，本次设计的吊钩结构针对常规桥式起重机、门式起重机的日常吊装工况做了适配优化，可覆盖多数中小吨位的起重作业需求。从实际作业的受力逻辑出发，吊钩的钩身曲面采用了平滑过渡的大曲率圆弧设计，避免直角结构带来的应力集中问题，钩尖部位做了向内的防脱弧度预留，可配合常规的弹簧式防脱卡扣使用，防止吊装过程中吊索具从钩口滑脱，钩身的截面从钩柄位置到钩尖位置采用渐变式设计，在钩身中部受力最大的位置做了截面加厚处理，匹配吊装过程中的弯矩分布规律，避免局部应力超过材料许用应力。

　　钩柄部位采用标准的梯形螺纹设计，可直接与起重机吊钩组的推力轴承、横梁部件配合安装，螺纹段的长度预留了足够的调节余量，可适配不同厚度的吊钩横梁安装需求，钩柄顶端的定位台肩做了圆角过渡处理，避免螺纹根部出现应力断裂风险。从安装边界来看，该吊钩的整体外形尺寸适配常规5-10吨级起重机的吊钩组安装空间，钩身的开口尺寸可容纳常规直径的钢丝绳吊索、吊装带、卸扣等吊具穿入，不会出现吊具无法挂入的干涉问题，钩身的重心与钩柄的轴线保持重合，吊装过程中不会出现钩身偏载扭转的情况，可保证被吊物起升过程中的平稳性。

　　设计过程中针对吊钩的受力路径做了完整的载荷传递梳理，被吊物的载荷通过钩身曲面传递到钩柄位置，再通过螺纹结构传递到吊钩横梁与滑轮组，最终传递到起重机的起升机构，整个传力路径没有突变的结构拐点，所有受力面均做了圆滑过渡处理，可有效降低交变载荷下的疲劳损伤风险。钩身的内侧曲面做了贴合吊索具圆弧的弧度设计，可减少吊索具与吊钩接触位置的局部挤压应力，延长钢丝绳、吊装带的使用寿命，避免吊索具在接触位置出现过度磨损断丝的问题。针对日常作业中容易出现碰撞的钩尖部位，设计时适当增加了该位置的结构厚度，可承受一定程度的侧向碰撞载荷，避免轻微磕碰就出现钩尖变形影响使用的问题。

　　整个吊钩的结构没有多余的冗余设计，所有结构特征均服务于承载与安装需求，既保证了足够的安全系数，也不会因为过度设计增加不必要的自重，降低起升机构的无效载荷。在建模过程中对所有配合面的尺寸公差做了合理预留，钩柄螺纹的精度等级适配常规起重配件的通用标准，不需要额外定制加工配件即可完成替换安装，后期维护更换时可直接采购标准配件完成装配，降低设备的运维成本。针对吊钩作业中常见的载荷偏斜情况，钩身的曲面设计可在吊索具出现小角度偏斜时自动调整受力位置，避免局部载荷过大造成结构损伤，同时钩身的开口深度足够，即使吊索具出现一定程度的滑动也不会从钩口脱出，提升作业过程中的安全冗余。
