双环连接式机械夹紧固定支架结构

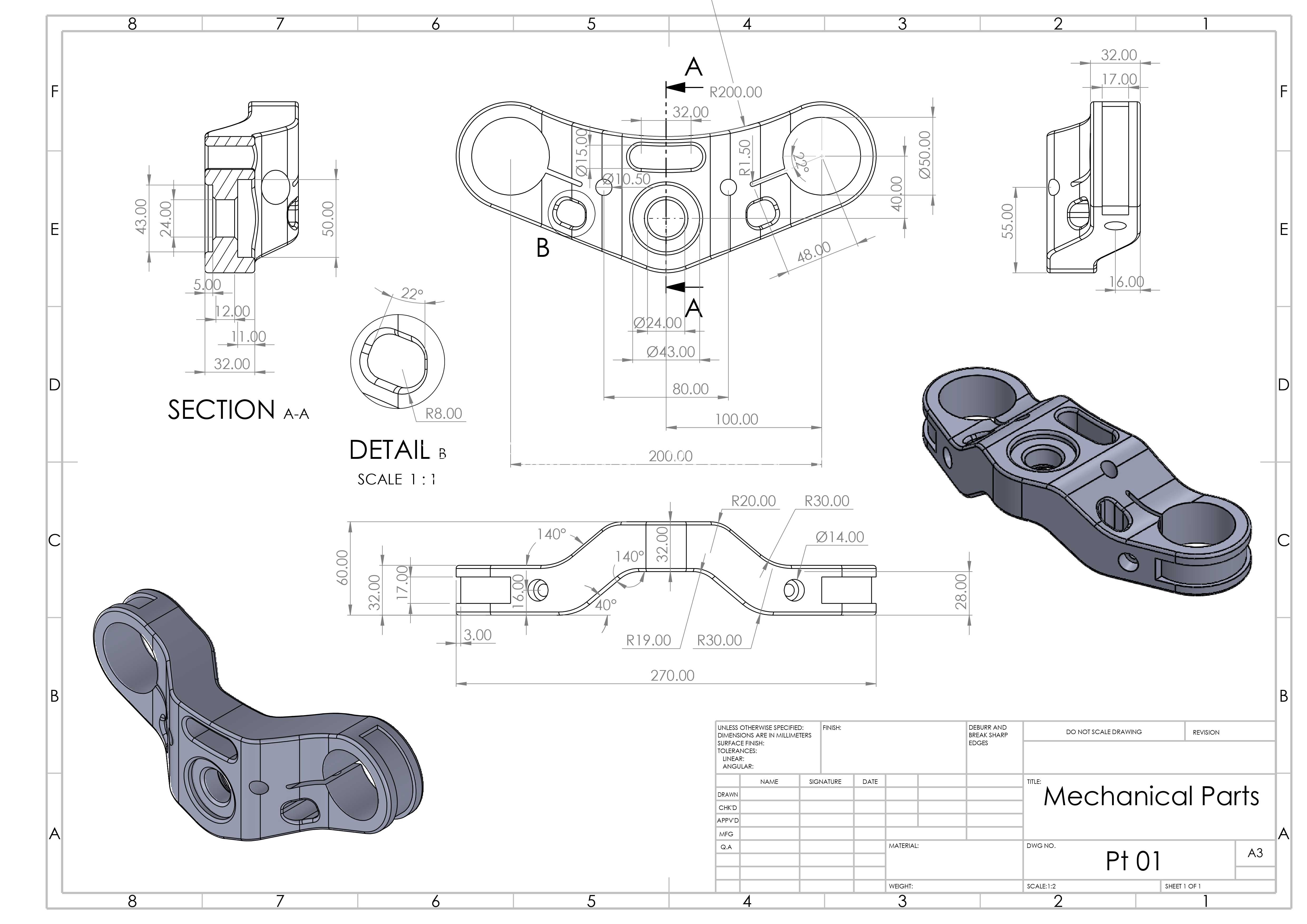

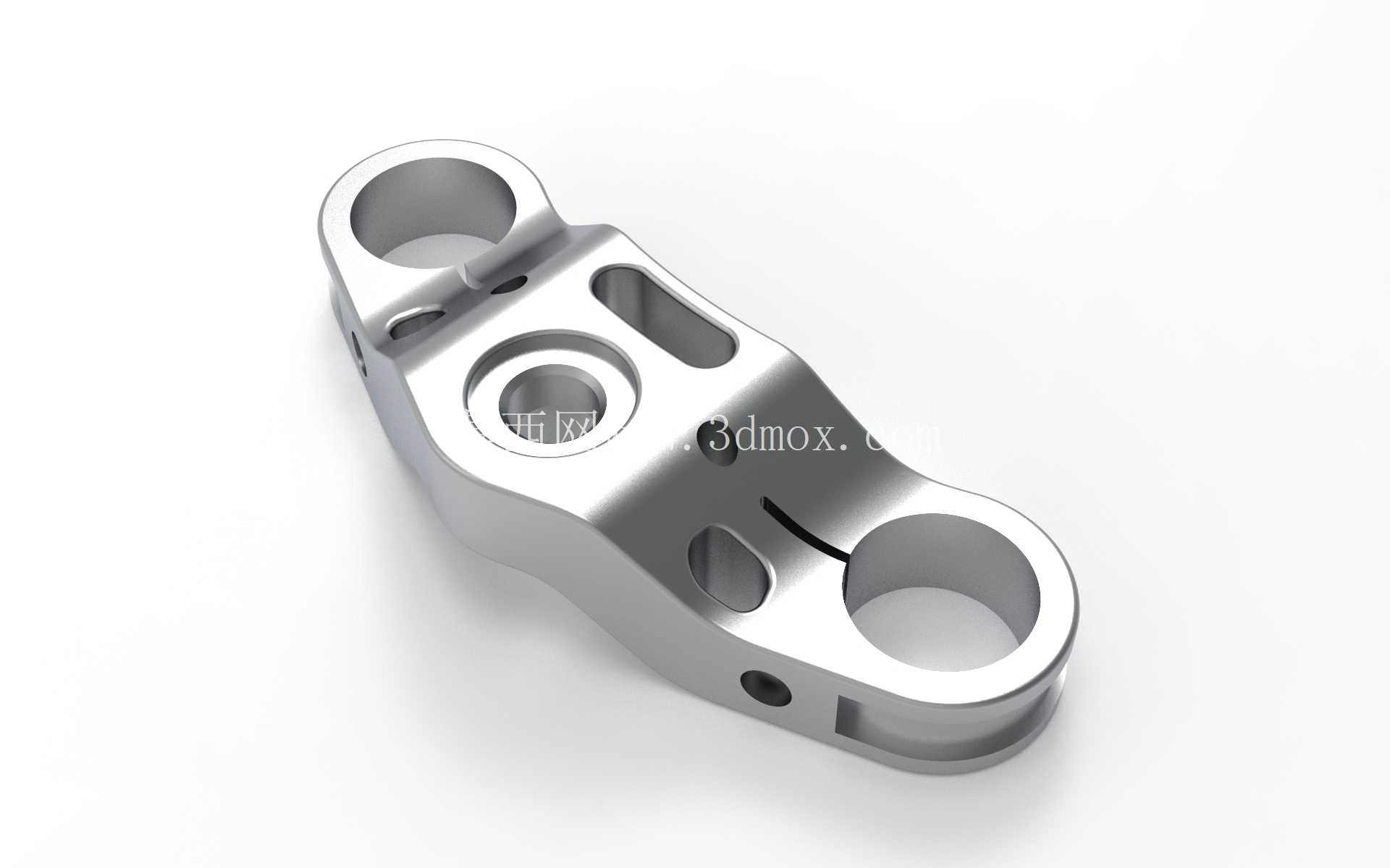

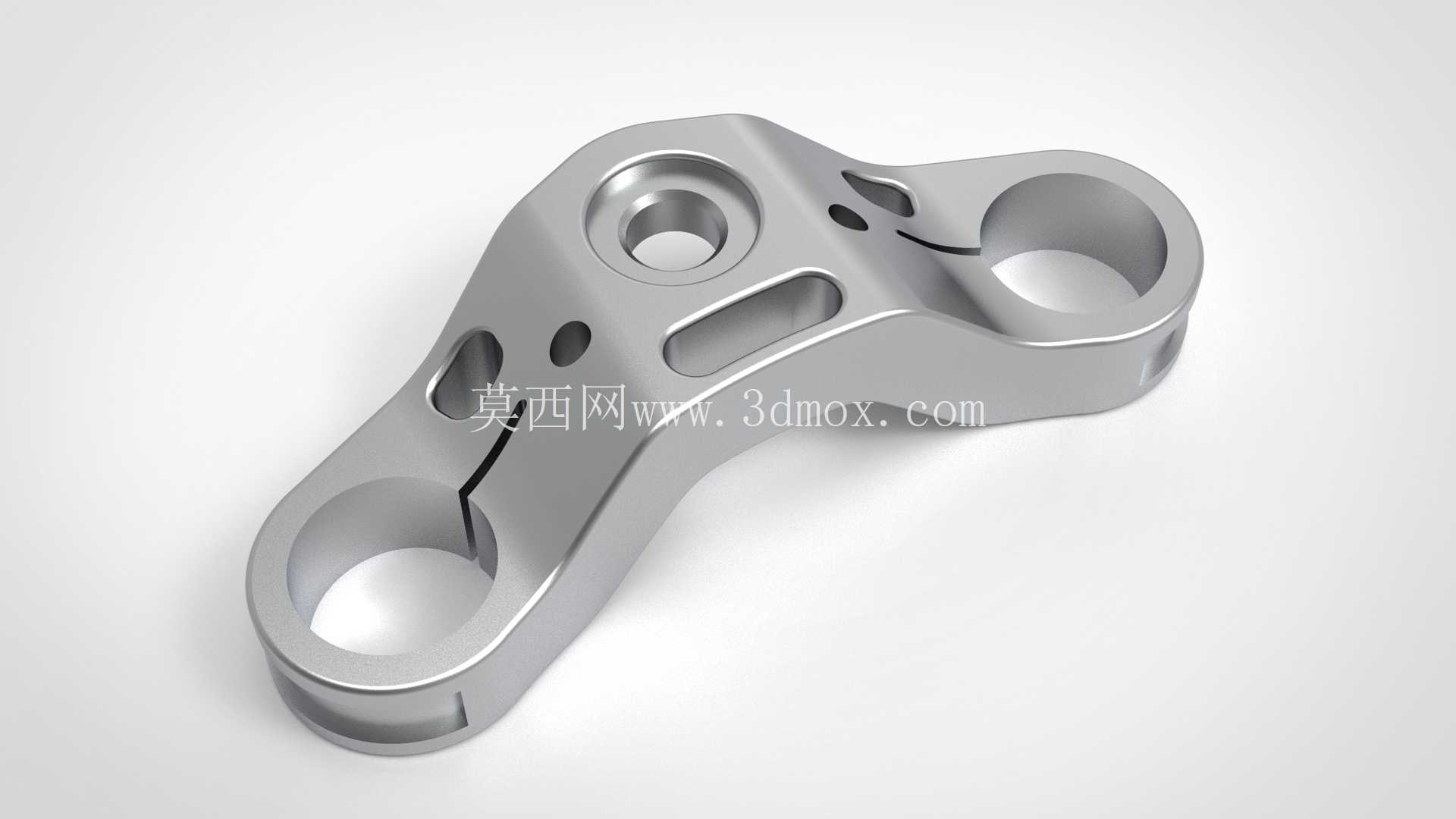

　　从结构功能来看，构件主体采用一体化铣削成型的弯折臂结构，两端设置同轴度经过严格管控的环形夹紧孔，两个环形孔的开口处均预留了0.8-1.2mm的弹性收缩缝，当配套的锁紧螺栓穿过孔侧的光孔与螺纹孔逐步拧紧时，环形孔会产生均匀的径向收缩，牢牢抱紧穿入孔内的圆管外壁，避免连接部位出现转动、窜动的问题。中间的连接臂采用了变截面的流线型过渡设计，在弯折应力集中的区域做了加厚处理，同时在臂身非受力区域开设了长条形减重槽与工艺定位孔，既能够降低整体构件的重量，也不会破坏结构的整体刚性，在承受骑行颠簸、设备振动带来的交变载荷时，应力会顺着臂身的圆弧过渡面均匀分散，不会在拐角处出现应力集中导致的断裂问题。这款双环开口式连接夹紧构件，在轻型代步车、户外折叠装备、可调式工装夹具的杆件连接场景中应用十分广泛，日常接触最多的使用场景是折叠自行车的把立与前叉上管的衔接部位，也可用于工业铝型材框架的可调角度杆件对接、摄影器材支撑脚架的杆段锁止结构中，核心作用是实现两根不同走向圆管的刚性连接，同时依靠开口处的弹性形变实现夹紧力的可控调节，无需额外焊接工序即可完成杆件的固定与角度锁止。

　　设计过程中首先要确定两端环形孔的适配管径，常规适配的圆管外径在22mm-32mm区间，环形孔的内壁粗糙度需要控制在Ra1.6以下，保证与圆管外壁有足够的接触摩擦面积，避免夹紧后出现打滑；其次要核算开口收缩缝的宽度与环形壁的厚度比例，壁厚过薄会导致夹紧时环形臂出现塑性形变无法回弹，壁厚过厚则需要更大的锁紧力矩才能达到足够的抱紧力，实际设计中壁厚通常设置为适配管径的1/8-1/6，收缩缝的开口位置避开主受力方向，设置在连接臂的侧上方，减少载荷对缝口的撕裂作用。

　　安装边界方面，构件整体的弯折角度根据使用场景的杆件夹角确定，常见的夹角范围在70度到110度之间，安装时需要先将两根待连接的圆管分别穿入两端的环形孔内，调整好杆件的插入深度与相对角度后，再交替拧紧两个环形孔侧的锁紧螺栓，拧紧力矩需要控制在8-12N·m区间，避免力矩过大导致环形臂出现裂纹，也防止力矩不足导致连接松动。构件上预留的两个小圆孔为工艺定位孔，在批量铣削加工时可用于工件的工装装夹定位，也可作为辅助挂孔用于走线、挂载小型附属零件，长条形减重槽除了减重作用外，也可作为安装间隙的观察位，方便装配时确认圆管的插入深度是否到位。

　　这类夹紧构件相比传统的焊接式连接支架，最大的优势是可拆卸、可调整角度，后期维护更换时无需切割破坏原有杆件，松开螺栓即可调整杆件的相对位置或者更换损坏的构件，在需要频繁调整结构角度、需要拆解运输的设备上应用优势十分明显。建模过程中需要重点关注环形孔与连接臂过渡处的圆角处理，所有的棱边都需要做R0.5-R1的倒钝处理，避免加工后出现锋利的边角划伤装配人员，同时过渡圆角也能进一步降低应力集中系数，提升构件的疲劳寿命；开口缝的加工需要采用线切割工艺保证缝宽均匀，避免缝口出现毛刺影响螺栓锁紧时的收缩一致性，环形孔的端面需要做平磨处理，保证螺栓锁紧时端面受力均匀，不会出现偏载导致的夹紧力不足问题。在实际选型替换时，需要确认两端环形孔的内径与待连接杆件的外径公差配合，通常采用H7/h6的间隙配合，保证杆件能够顺利穿入孔内，同时不会因为间隙过大导致夹紧后出现偏心问题；构件的材质通常选用6061-T6铝合金或者304不锈钢，铝合金材质重量轻、易加工，适合对重量有要求的代步车、户外装备场景，不锈钢材质强度高、耐腐蚀，适合在潮湿、有腐蚀介质的工业设备场景中使用，表面处理可根据使用需求选择阳极氧化、喷砂钝化等工艺，提升构件的表面耐磨性与抗腐蚀能力。
