航空航天用火箭尾喷口结构设计方案

在航空航天推进系统的结构设计环节，尾喷段作为推力输出的终端核心部件，直接决定了高温燃气的膨胀做功效率，同时也影响整箭的推力矢量控制精度与飞行姿态稳定性。这款尾喷结构的设计，首先围绕高温燃气流场的膨胀特性展开，内壁型面采用渐扩式收敛-扩张构型，能够让燃烧室排出的高温高压燃气在喷管内部完成充分膨胀，将燃气的热能与压力能最大化转化为出口方向的动能，减少气流出口处的膨胀波与激波损失，提升整体推进效率。

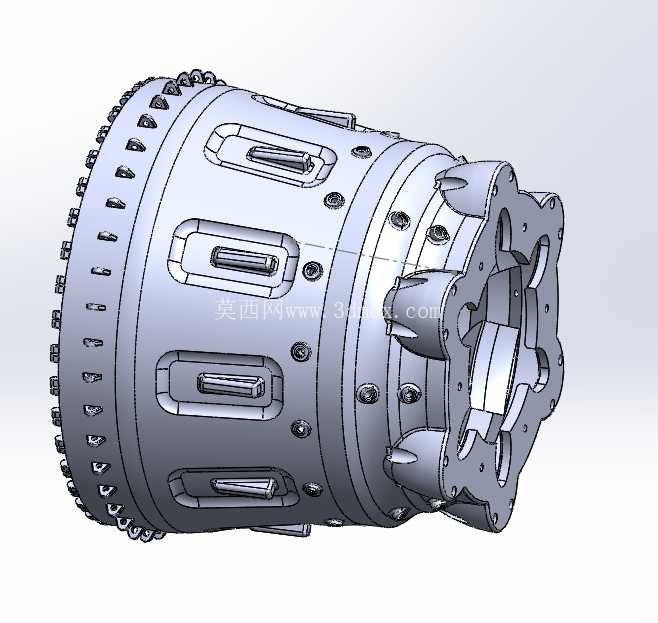

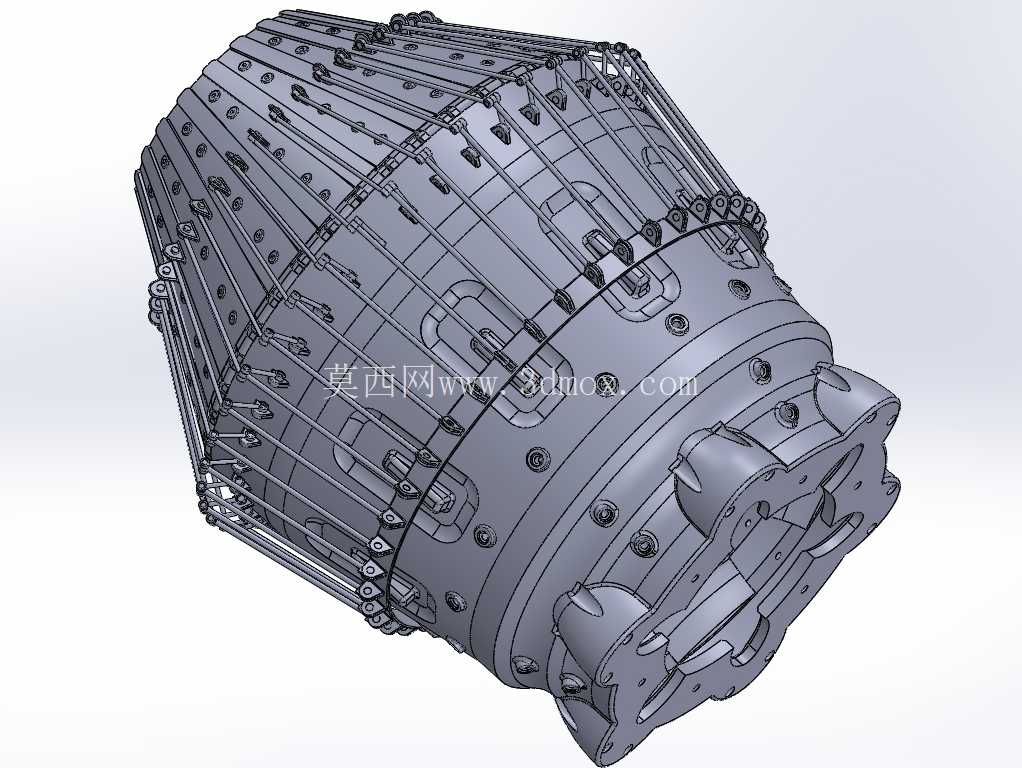

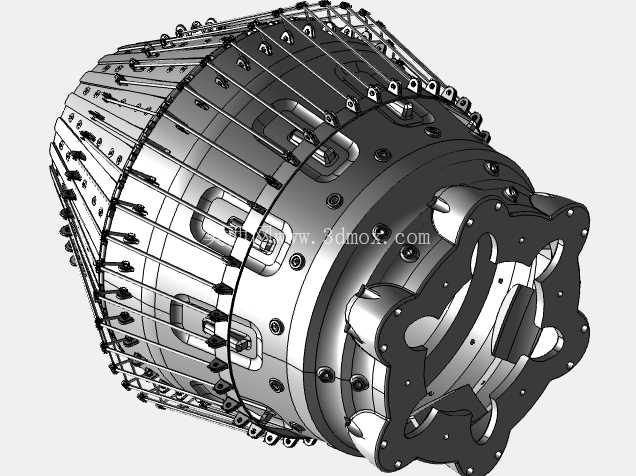

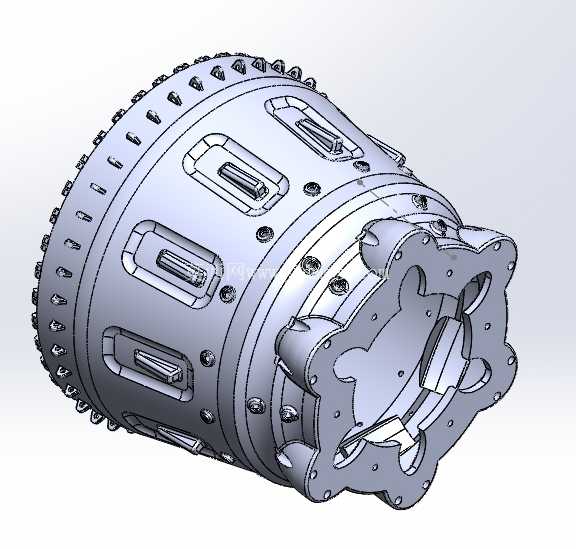

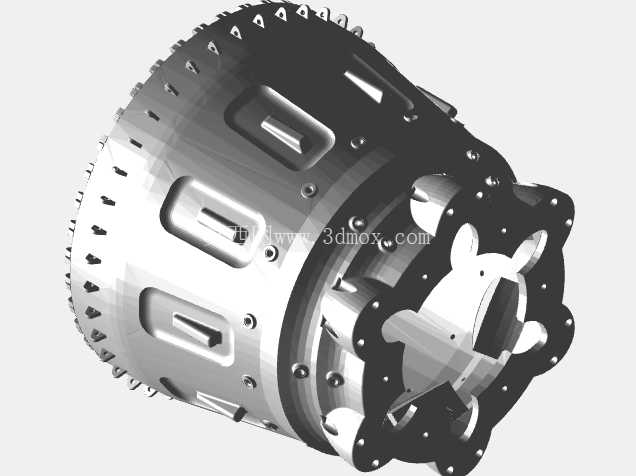

从结构布局来看，整个尾喷段采用分段式法兰连接设计，前段与燃烧室出口的安装边通过周向均匀布置的紧固孔实现刚性连接，安装边的孔位采用等角度分布设计，能够保证连接载荷均匀分散，避免高温工况下局部应力集中导致的结构变形。筒身外壁设置了多组周向与纵向交错的加强筋结构，这些加强筋并非等厚度设计，而是根据筒身不同位置的热应力分布做了变厚度处理，靠近燃烧室连接端的筋条厚度更大，能够承受更高的热载荷与振动载荷，靠近喷口出口端的筋条适当减薄，在保证结构刚度的前提下尽可能降低结构重量，符合航空航天产品的轻量化设计要求。

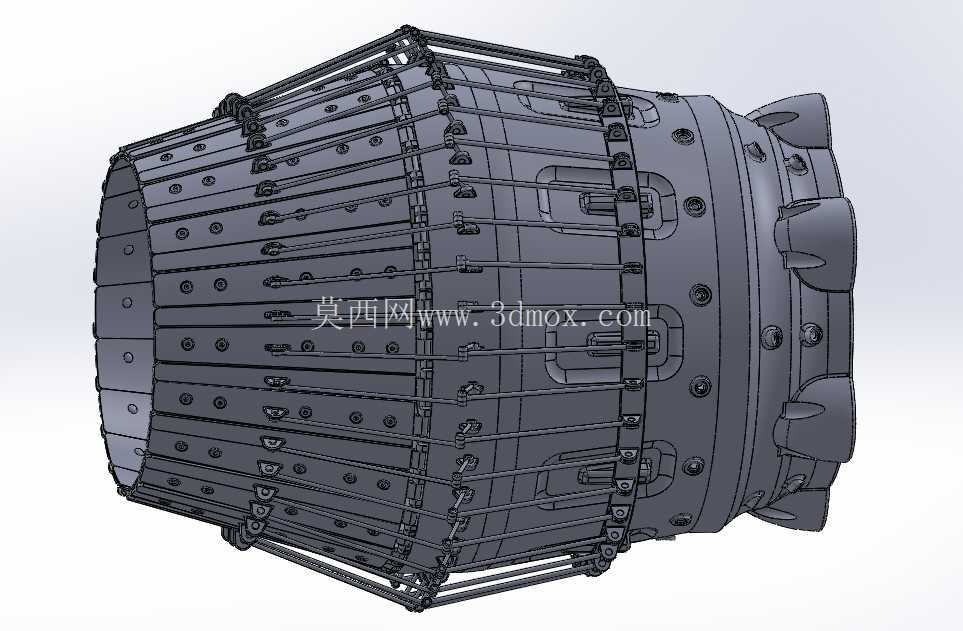

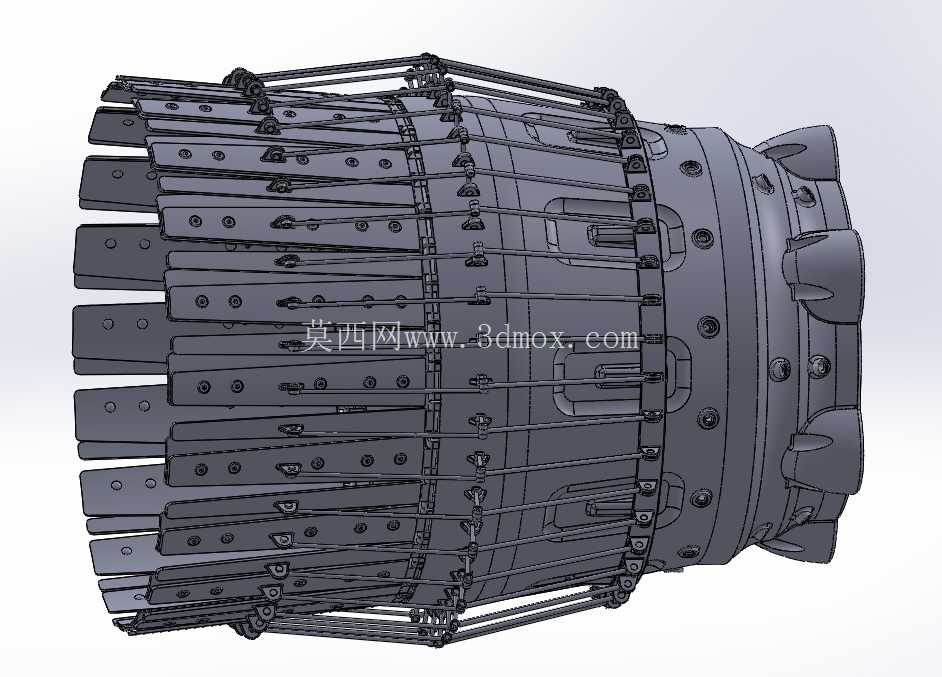

喷口出口端采用了多瓣式调节结构预留设计，周向分布的多个调节片安装座可以适配后续可调喷口的作动机构安装，能够根据不同飞行工况下的燃气压力变化调整喷口出口截面积，在起飞段、跨音速段、高空巡航段等不同工况下都能保证燃气处于最佳膨胀状态，避免出现过膨胀或者欠膨胀带来的推力损失。筒身外壁还预留了多组传感器安装凸台，这些凸台的位置经过流场仿真校核，避开了燃气流的核心冲刷区域，同时能够准确测量喷管壁面温度、振动加速度以及外壁压力参数，为地面试车与飞行过程中的工况监测提供可靠的安装基准。

在安装边界的设计上，整个尾喷段的同轴度公差控制在0.02mm以内，与燃烧室连接的安装端面平面度公差不超过0.01mm，能够保证高温燃气在流道内的流动均匀性，避免因安装错位导致的气流偏斜，进而产生不必要的侧向推力影响飞行姿态。筒身的外径尺寸根据箭体尾部的整流罩内径做了匹配设计，外壁与整流罩之间预留了足够的冷却管路与作动机构安装空间，同时周向分布的多个吊装凸耳能够满足总装过程中的吊装定位需求，吊装点的位置经过重心校核，吊装过程中部件不会发生倾斜，便于总装环节的对接操作。

从实际应用场景出发，这款尾喷结构不仅适用于小型固体火箭的推进系统，也可以经过尺寸缩放适配液体火箭发动机、小型涡喷发动机的尾喷段设计，其结构设计思路同样可以借鉴到航空发动机的加力燃烧室喷管、工业燃气轮机的排气段结构设计中。在热防护设计上，筒身内壁预留了热障涂层的喷涂厚度空间，外壁的加强筋之间可以敷设冷却管路，采用再生冷却或者气膜冷却的方式降低壁面工作温度，保证部件在长时间高温燃气冲刷下的结构强度，避免高温蠕变导致的结构失效。

在细节设计层面，所有的棱边都做了圆角过渡处理，避免应力集中，所有的连接孔都采用了铰孔设计，能够保证连接螺栓的装配精度，减少装配过程中的附加应力。喷口出口端的调节片安装座采用了对称布局，能够保证作动机构的载荷均匀分布，避免单侧受力过大导致的调节卡滞。整个结构的重量分配经过反复优化，在满足结构强度、刚度以及热防护要求的前提下，尽可能去除非承载区域的多余材料，实现结构效率的最大化。
