柴油发动机防护机架结构设计方案

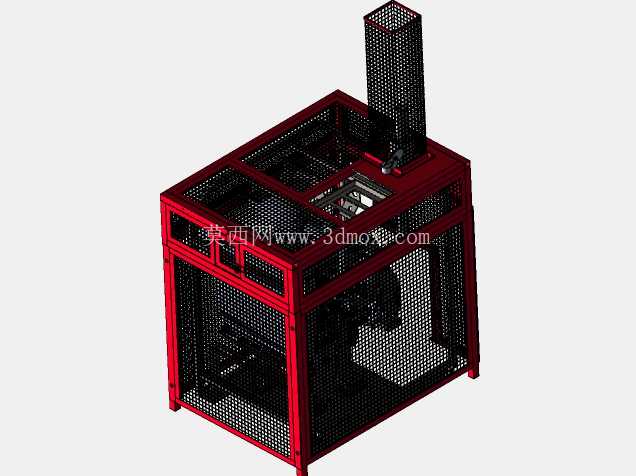

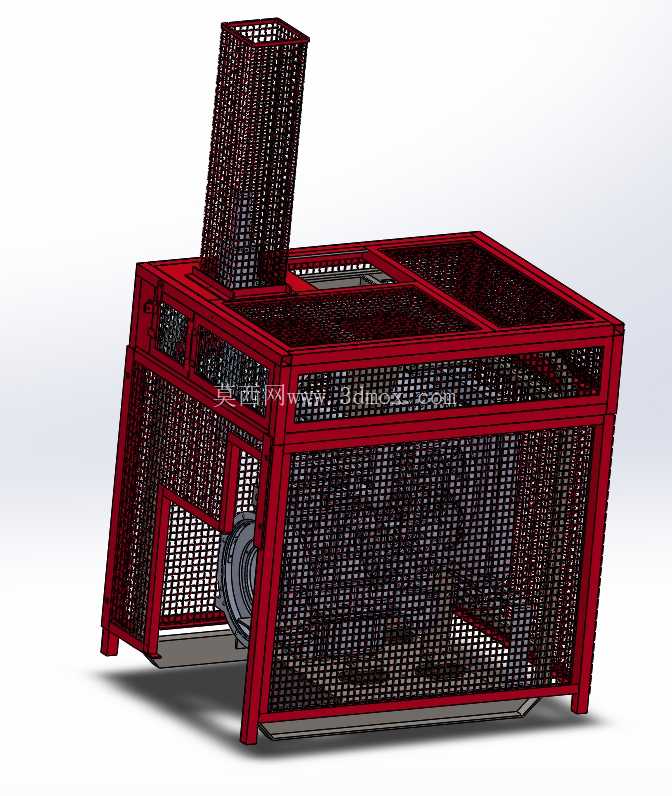

　　顶部预留的加高网孔通道，是专门对应发动机排气尾管的伸出位置，通道与排气管道之间预留足够的安全间隙，避免高温排气管直接接触防护网造成网面过热，同时也能防止人员误触高温排气段。框架的正面预留了可开合的检修门结构，日常运维时不需要拆解整个防护架，只需要打开对应位置的检修门，就可以完成机油检查、滤芯更换、管路紧固等常规操作，检修门与框架之间采用插销式锁止结构，设备运转时可以可靠锁闭，避免非授权开启。整个防护架的底部框架设置了与发动机安装基座匹配的固定孔位，安装时可以直接通过螺栓将防护架与发动机共用的安装底座连接，不需要额外在地面做独立固定，适配移动测试台架、车载动力单元这类需要经常移位的使用场景。在商用车维修、动力测试台架搭建以及小型柴油动力单元集成的场景中，裸露运转的柴油发动机存在转动部件卷入、高温部件误触、检修时杂物落入运转区域的多重安全隐患，这类防护机架的设计核心就是在不影响发动机正常运维、散热、管路连接的前提下，构建完整的物理防护边界。从结构布局来看，整体采用方钢焊接作为主承力框架，框架的所有立面与顶面都覆盖冲孔钢板网，网孔的尺寸经过反复校核：既不会让手指等人体部位穿过接触到内部运转部件，又能保证发动机运转时的散热气流可以顺畅流通，避免防护结构造成动力单元热积聚。

　　设计过程中重点考量了安装边界的适配性：框架内部的净空尺寸比柴油发动机本体的最大外轮廓单边预留80mm的操作间隙，既不会因为间隙过大造成整体结构冗余笨重，也不会因为间隙过小导致发动机振动时与防护架发生碰撞干涉。所有框架的焊接位置都做了打磨去毛刺处理，网板与框架的连接采用沉头铆钉固定，铆钉头完全沉入框架型材表面，不会在架体内外留下突出的尖锐结构，避免安装和运维过程中造成剐蹭伤害。考虑到柴油发动机运转时存在持续振动，防护架与发动机基座的连接位置都加装了橡胶减震垫，阻断振动传递路径，避免长期振动造成网板铆钉松动、框架焊缝开裂的问题。

　　框架侧面预留了多个穿线过孔，对应发动机的燃油管路、控制线路、传感器线束的引出需求，过孔位置都安装了橡胶护圈，避免线束与金属框架边缘摩擦造成绝缘层破损。在实际应用中，这类防护结构不仅满足车间安全生产的防护要求，也能在动力单元转运过程中避免外部杂物撞击发动机本体的精密部件，比如高压油泵、喷油器、皮带轮等易损部位，减少转运过程中的意外损坏。不同于全封闭的设备外罩，这种网孔式防护结构可以让运维人员在设备运转状态下直接观察到内部的运行情况，比如皮带的运转状态、管路有没有渗漏、部件有没有异常移位，不需要频繁拆开防护结构做日常巡检，大幅降低日常运维的工作量。

　　框架的顶部除了排气通道之外，其余网面区域也可以作为临时的小工具放置平台，但设计时已经做了承重限制，顶面网板的承重不超过10kg，避免放置过重物件压弯网板甚至掉落进发动机舱。整个结构的所有型材都采用标准规格的方钢与冲孔网，加工时不需要特殊的定制模具，常规的焊接、剪切设备就可以完成加工制作，后期如果出现局部网板损坏，也可以快速裁剪对应尺寸的网板进行更换，维护成本极低。针对不同功率的柴油发动机，只需要调整框架的长宽高尺寸，对应的结构形式、连接方式、网孔参数都可以直接复用，具备很强的系列化拓展能力，不需要针对每一款发动机重新做整体结构设计。
