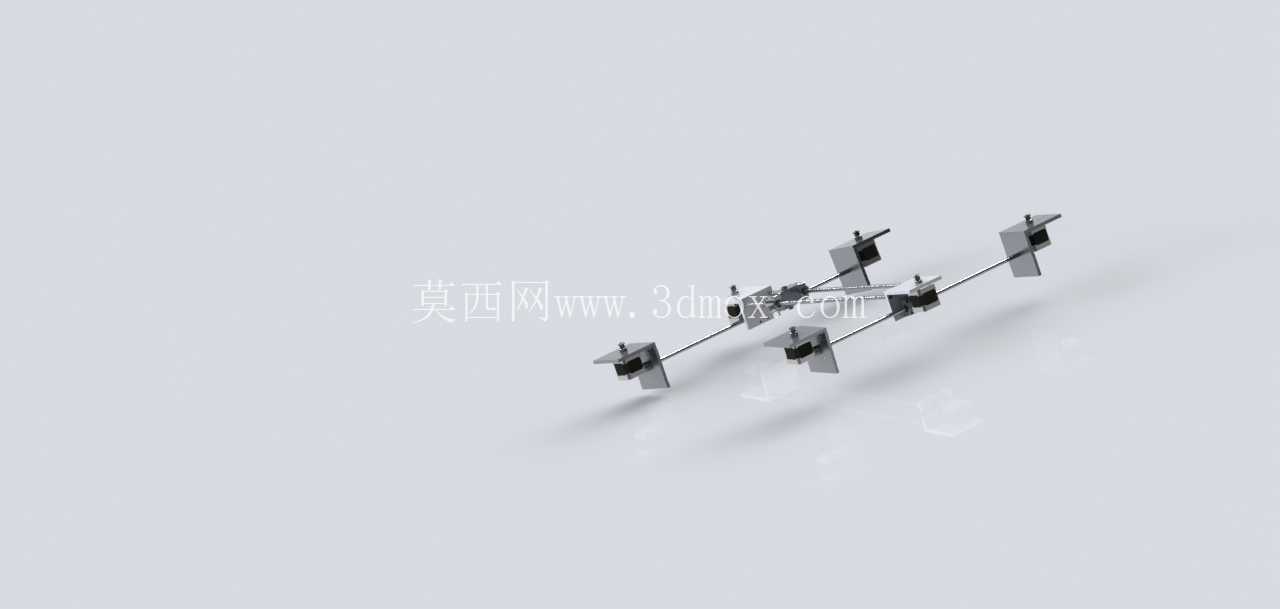

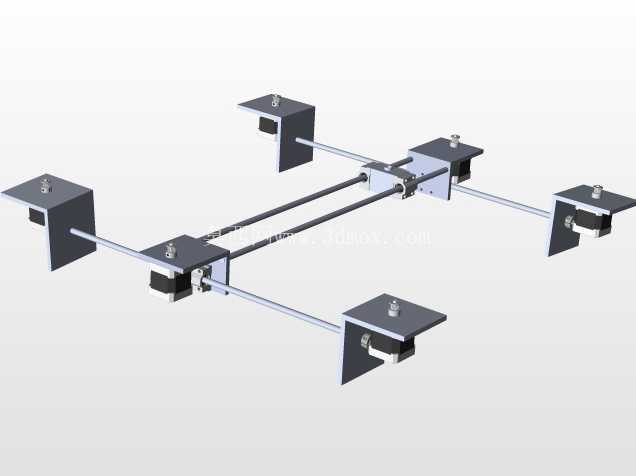

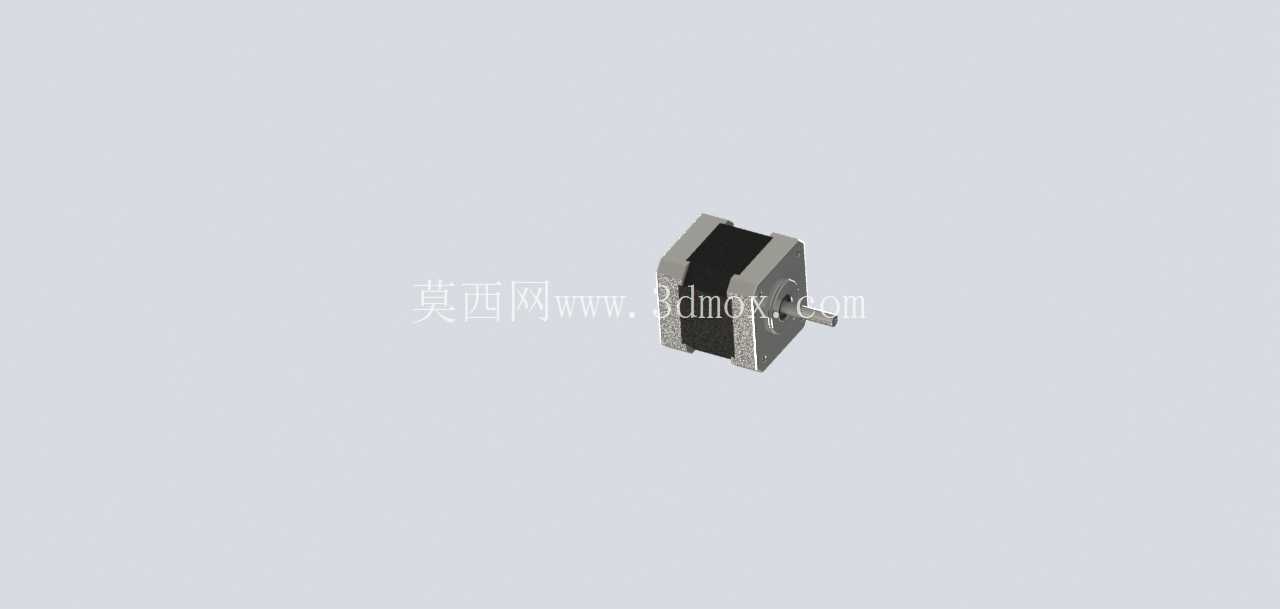

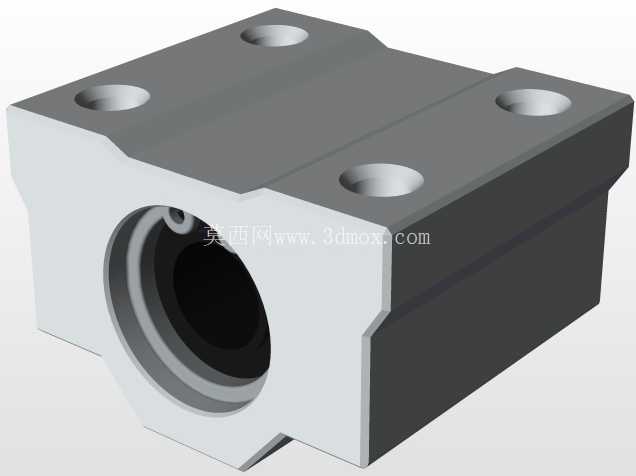

日常做小型DIY数控设备搭建时,传动部件的选型和结构匹配往往是决定整机运行精度的核心环节,这次拆解的同步带轮结构,就是面向小型桌面级CNC传动场景设计的核心零件。从实际应用场景来看,这类带轮主要适配4电机架构的简易数控雕刻、铣削设备,多用于个人工作室的软金属、塑料、木质工件的小余量加工,也可移植到小型自动化送料机构、桌面级3D打印机的传动链路中,替代传统的齿轮直连传动,降低装配时的同轴度公差要求。

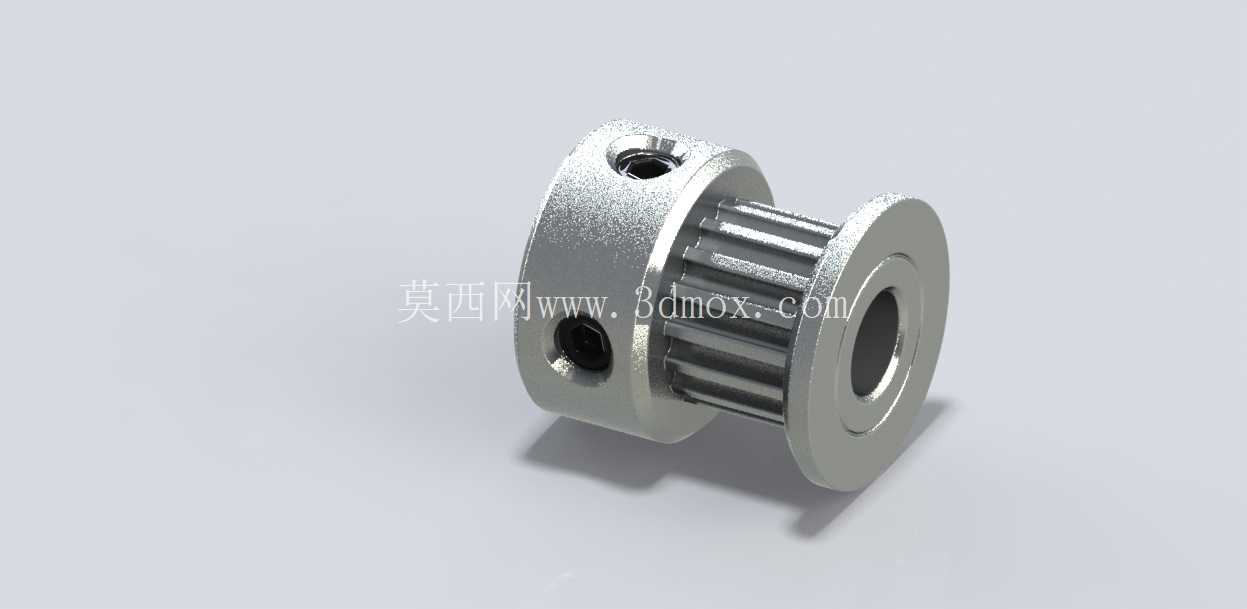

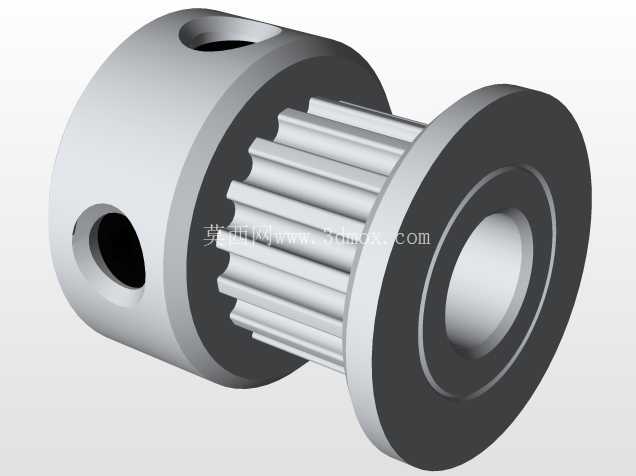

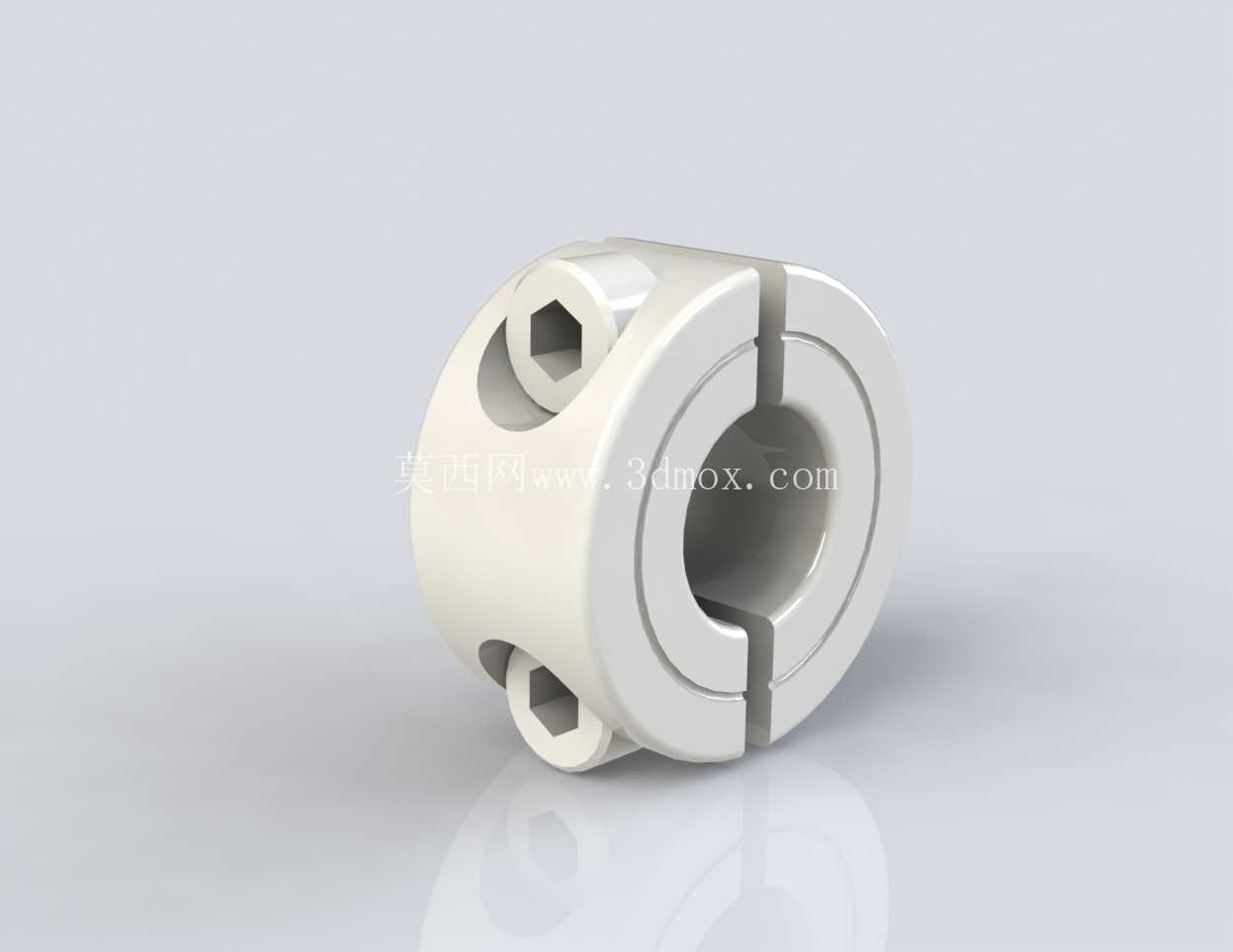

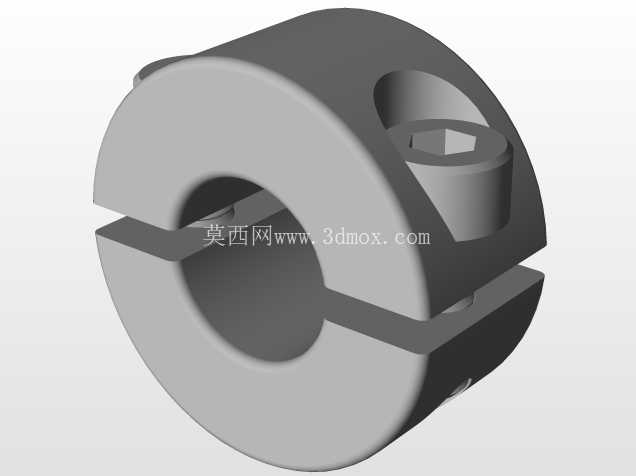

从功能特性上看,这款同步带轮采用了夹抱紧式的轴连接结构,轮体侧面加工有两个径向顶丝孔,安装时无需在电机轴上加工定位平面,只要将带轮套入电机输出轴后拧紧两颗内六角顶丝,就能实现轴与轮体的无间隙锁合,相比传统的键槽连接,这种结构更适配小型步进电机的光轴输出特性,装配时不需要额外做轴面铣削加工,个人DIY场景下只用普通内六角扳手就能完成安装,后期调整传动位置时也不用拆卸整条传动链路,松开顶丝就能滑动调整带轮的轴向位置,校准同步带的张紧度。轮体的带齿部分采用了标准圆弧齿形设计,齿槽的轮廓公差控制在0.02mm以内,和配套的同步带啮合时不会出现爬齿、跳齿的问题,传动过程中的背隙可以控制在0.1度以内,足够满足小型CNC设备的进给定位精度要求。

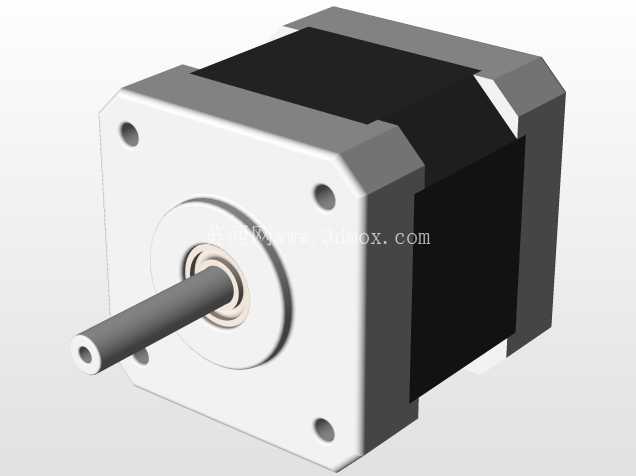

设计思路上,这款带轮做了分体式的挡边结构,轮体两端的凸缘挡边和带齿主体采用一体加工成型,不需要额外加装卡簧或者挡圈来限制同步带的轴向窜动,减少了装配时的零件数量,也避免了长期运行后挡圈松动脱落导致同步带滑出轮槽的故障。带轮的中心通孔做了H7级的公差配合,适配市面上常见的42、57系列步进电机的5mm、8mm标准输出轴,安装时的径向跳动量可以控制在0.03mm以内,高速运转时不会出现明显的振动,能有效降低传动过程中的噪音。轮体的材质选用了常用的6061铝合金做表面硬质阳极氧化处理,相比钢制带轮重量降低了60%以上,电机启动时的转动惯量更小,不会因为带轮自身重量过大导致电机启停失步,同时硬质氧化层的表面硬度能达到HV400以上,长期和同步带摩擦也不会出现齿面磨损的问题,使用寿命比普通铝合金本色处理的带轮提升3倍以上。
从安装边界尺寸来看,这款带轮的总宽度控制在16mm,带齿部分的有效啮合宽度为9mm,适配宽度6mm的标准同步带,两端挡边的外径比带齿顶圆直径大2mm,能给同步带留出足够的轴向窜动余量,不会因为安装时的轻微同轴度偏差导致同步带边缘和挡边发生摩擦。径向顶丝孔采用M3规格的标准螺纹,两颗顶丝呈90度夹角分布,锁紧时可以从两个方向对电机轴施加抱紧力,即使设备长期做往复换向运动,也不会出现带轮和电机轴之间的相对转动。带轮的安装位置需要和从动轮保持在同一平面内,两个带轮的中心距偏差不能超过0.5mm,否则会加速同步带的侧边磨损,安装时可以用直尺靠在两个带轮的端面做校准,调整到两个带轮的端面都和直尺完全贴合后再锁紧顶丝。

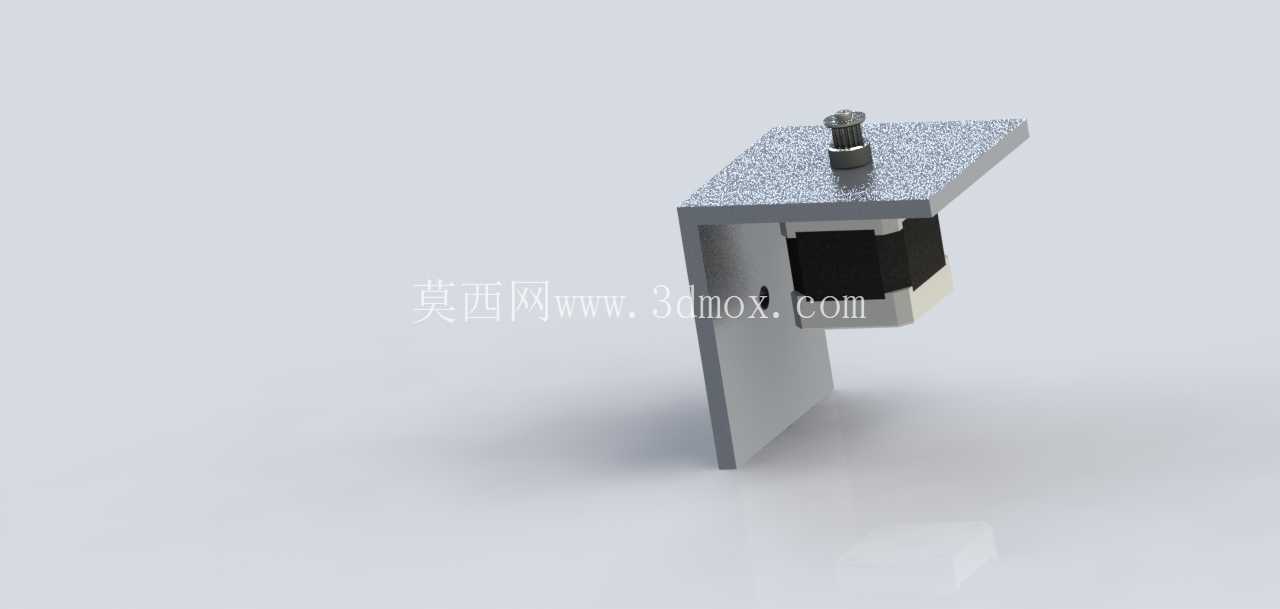

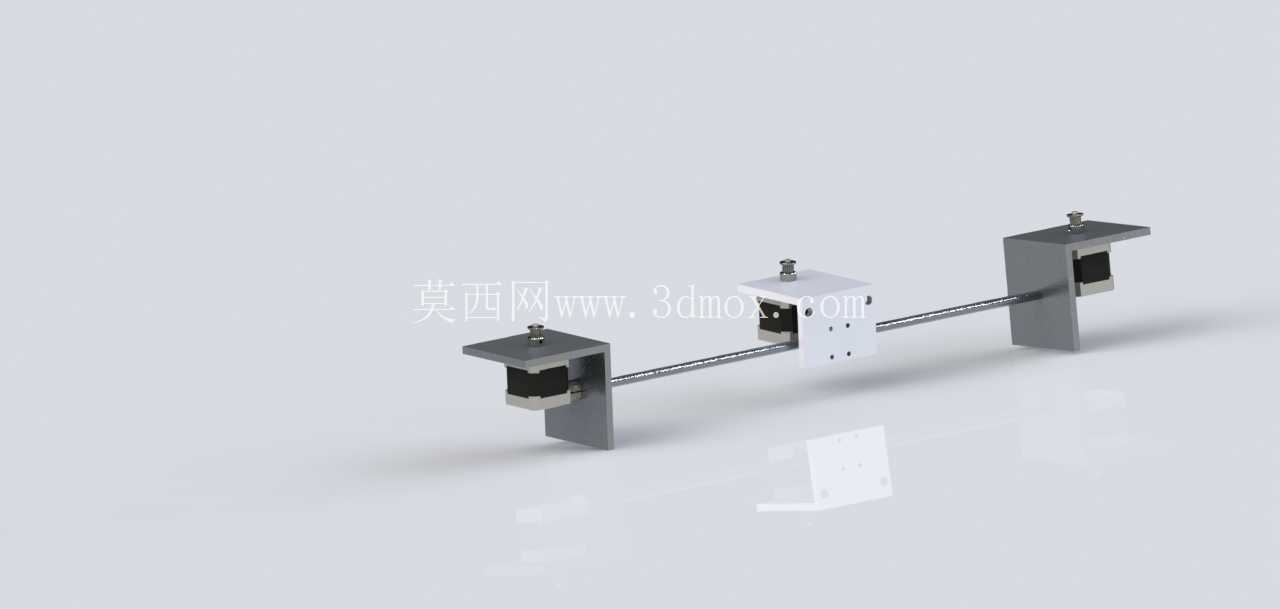

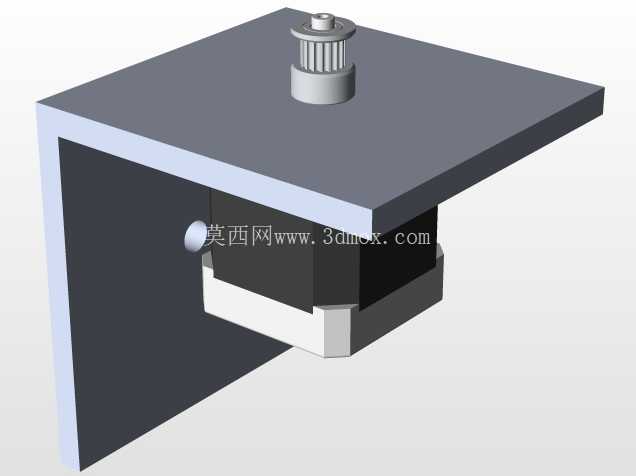

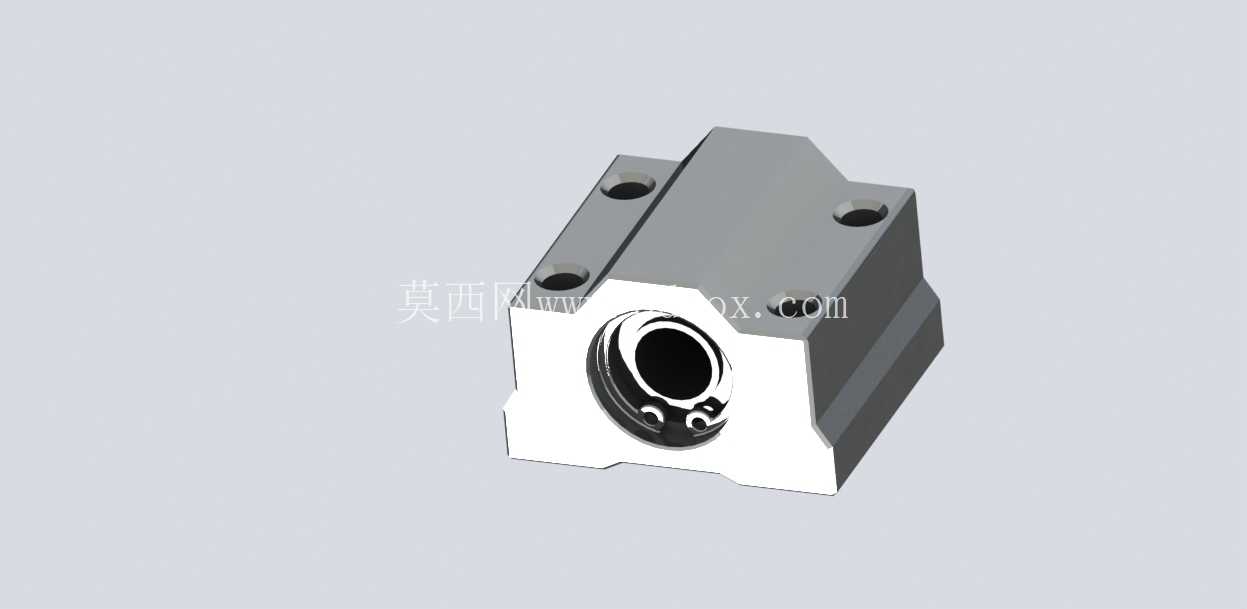

实际使用中,这类带轮的张紧度调整不需要额外加装张紧轮,只要在安装时调整电机座的固定位置,将同步带的下压量控制在1mm左右(施加5N的按压力)就能达到最佳的传动状态,过紧会加大电机轴的径向负载,长期运行会导致电机轴承过早磨损,过松则会出现传动背隙过大,加工工件时出现振纹、尺寸偏差的问题。对于个人DIY搭建小型CNC设备的用户来说,这种结构的带轮不需要定制加工,只要按照标准尺寸建模后就能直接加工使用,零件的加工工艺性很好,普通三轴数控铣床一次装夹就能完成所有面的加工,不需要二次装夹找正,加工成本也相对较低,非常适合小批量自制或者个人爱好者打样使用。在传动链路的布局上,这类带轮通常直接安装在步进电机的输出端,通过同步带和丝杠端部的从动轮连接,将电机的旋转动力传递给传动丝杠,带动工作台做直线进给运动,相比直接将丝杠和电机轴直连的结构,这种带轮传动的方式可以灵活调整电机的安装位置,不用严格保证电机轴和丝杠的同轴度,降低了整个设备机架的加工精度要求,个人DIY时即使机架的安装孔位存在少量偏差,也能通过调整带轮的位置和同步带的张紧度来补偿公差,大幅降低了设备的搭建难度。
