SCT车轮连杆连接总成结构设计

项目分类:通用机械零部件 发布时间:2026-02-28 ID:1142763
  • SCT车轮连杆连接总成结构设计
  • SCT车轮连杆连接总成结构设计
  • SCT车轮连杆连接总成结构设计
  • SCT车轮连杆连接总成结构设计
  • SCT车轮连杆连接总成结构设计
  • SCT车轮连杆连接总成结构设计
  • SCT车轮连杆连接总成结构设计
  • SCT车轮连杆连接总成结构设计
  • SCT车轮连杆连接总成结构设计

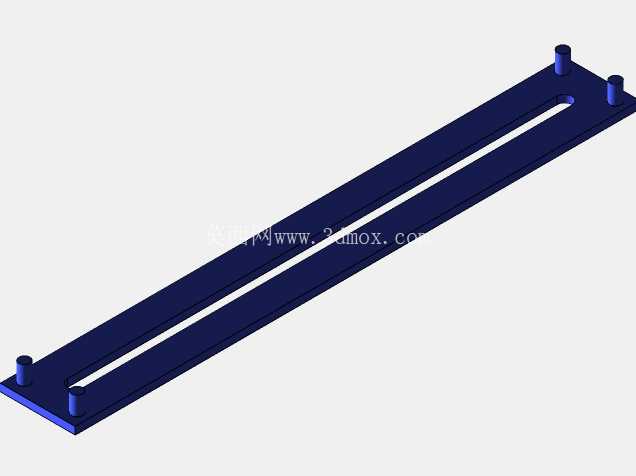

  轮式行走机构的连杆部件,是衔接轮组与车架主体的核心受力构件,日常在巡检类移动设备、小型短途转运载具、车间工位周转小车的轮组布局中应用广泛,这类构件的设计合理性,直接决定轮组在颠簸路面、转向工况下的受力传递效率,也会影响整机行走过程的平顺性与部件使用寿命。这款SCT车轮连杆总成采用长条形板状主体搭配内嵌滑槽的结构形式,主体外侧为安装基准面,加工有均匀分布的沉头安装孔,可直接通过紧固件与轮组支架或车架侧梁完成贴合固定,安装面的平面度公差控制在0.1mm以内,避免装配后出现应力集中导致的构件变形。

  构件中部开设通长式导向滑槽,滑槽两侧做圆弧过渡处理,消除铣削加工后的应力集中棱边,滑槽的作用是为轮轴的位置调整提供滑动行程,可适配不同轮径的安装需求,也能在行走过程中为轮组提供小范围的上下浮动余量,抵消路面不平整带来的刚性冲击,避免轮轴受径向冲击力过大出现断裂。滑槽末端设计有圆形限位沉孔,当轮轴调整到预设行程端点时,可通过限位销插入沉孔完成位置锁止,防止行走过程中轮轴出现轴向窜动。构件整体采用等截面设计,主体厚度根据额定载荷核算选取,在满足1.5倍额定静载荷的强度要求下,尽可能削减非受力区域的材料厚度,实现构件轻量化,降低行走机构的整体簧下质量。

  安装边界方面,构件的总长度适配常规小型轮组的安装间距,外侧安装孔的孔位间距符合通用五金配件的安装模数,无需额外加工转接板即可完成与标准型材车架的装配,构件的宽度方向尺寸预留足够的紧固件操作空间,装配时可直接使用标准套筒工具完成螺栓锁紧,无需特殊定制工装。设计过程中优先考虑受力路径的合理性,外部载荷从轮轴传入后,通过滑槽侧壁传递到连杆主体,再通过两端的安装孔均匀分散到车架连接面,整个受力路径无锐角转折,应力分布均匀,经受力仿真验证,在额定冲击载荷下,构件最大应力出现在滑槽端部的过渡圆弧处,数值远低于所选材料的屈服强度,可满足长期往复载荷下的使用需求。

  构件表面做氧化处理,提升耐磨性能与防锈能力,适配车间、户外巡检等多场景的使用环境,滑槽内壁做精铣加工,表面粗糙度达到Ra1.6,保证轮轴滑块在槽内滑动时无卡滞,调整过程顺滑。在转向工况下,该连杆可配合转向拉杆完成轮组的角度偏转,滑槽的间隙设计预留了0.2mm的活动余量,避免转向过程中出现构件卡滞,同时也能补偿装配过程中带来的孔位误差,降低装配精度要求,提升整机的装配效率。针对不同的载荷需求,该连杆结构可通过调整主体板材厚度、滑槽长度来适配不同吨位的轮组配置,无需大幅改动整体外形结构,具备较强的通用适配性,可覆盖从轻型巡检设备到中型周转载具的轮组连接需求。
