内燃机活塞头结构三维设计模型

　　活塞头是内燃机往复运动机构里的核心承压部件，直接参与燃烧室的能量转换过程，在汽油机、柴油机、通用小型动力机组里都属于核心运动件，工作时需要承受燃烧爆发的高温高压冲击，同时完成往复直线运动的动力传递，还要配合活塞环实现燃烧室与曲轴箱的密封隔离。从实际工况来看，活塞头的顶部直接接触燃烧室内的高温燃气，顶面的轮廓设计需要匹配燃烧室的气流组织，不同的燃烧室构型对应不同的活塞顶形状，比如直喷式柴油机的活塞顶会带有凹坑，用来组织油气混合的涡流，而汽油机的活塞顶相对平缓，部分高压缩比机型会设置气门避让坑，避免活塞在上止点时与进排气门发生运动干涉。

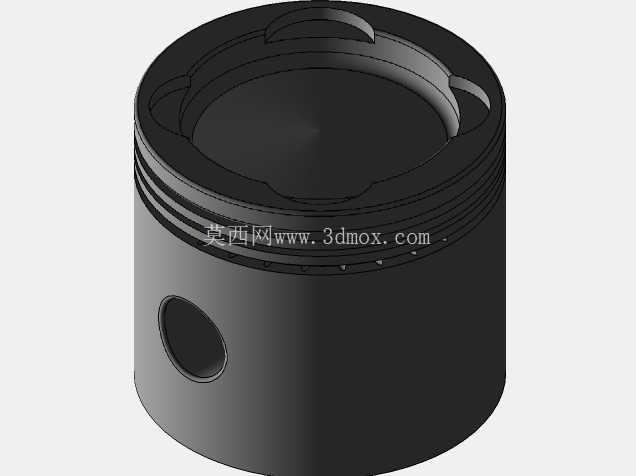

　　这个模型的活塞头部设置了多道环槽结构，最上方的环槽用来安装气环，负责密封燃烧室内的高压燃气，防止燃气下窜到曲轴箱，下方的环槽除了辅助密封之外，还用来安装油环，刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，环槽的宽度、深度以及槽间的岸高尺寸，都需要匹配对应规格的活塞环参数，同时要保证高温下的结构强度，避免岸部断裂或者环槽磨损过快导致密封失效。活塞裙部的设计需要考虑热膨胀的补偿，因为活塞工作时顶部温度远高于裙部，金属热胀冷缩会导致裙部变形，所以实际设计中裙部通常会做成椭圆型，长轴垂直于活塞销孔方向，保证热态下裙部与气缸壁的配合间隙均匀，避免出现拉缸或者敲缸的问题。

　　模型上的销孔是安装活塞销的位置，用来连接活塞与连杆，将活塞承受的燃气压力传递给连杆，进而推动曲轴旋转输出动力，销孔的位置精度直接影响活塞的运动平顺性，销孔中心通常会设置微小的偏心量，用来缓解活塞在上止点换向时的敲缸冲击，销孔内部还需要设置卡环槽，用来安装活塞销卡环，限制活塞销的轴向窜动，避免销子窜出刮伤气缸壁。从安装边界来看，活塞头的外径尺寸需要和对应气缸的内径匹配，配合间隙需要根据材质、工作温度、膨胀系数来确定，间隙过小会导致热态下活塞卡滞在气缸内，间隙过大则会导致密封不良、敲缸异响，同时压缩高度也就是活塞销孔中心到活塞顶面的距离，会直接影响发动机的压缩比，这个尺寸的公差需要严格控制，偏差过大会导致压缩比偏离设计值，影响动力输出和燃烧效率。

　　在实际建模过程中，需要重点关注环槽的加工工艺性，环槽的侧面需要有足够的平面度，保证活塞环的侧面密封效果，同时环槽的圆角处理需要避免应力集中，因为活塞工作时承受交变的机械载荷和热载荷，应力集中位置很容易出现疲劳裂纹。活塞顶部的壁厚设计需要兼顾强度和散热，壁厚过薄会导致强度不足，承受不住爆发压力的冲击，壁厚过厚则会导致活塞整体重量过大，增大往复运动的惯性力，增加曲轴连杆机构的负荷，同时也会影响散热效率，导致活塞顶部温度过高。另外活塞的冷却也是设计中需要考虑的点，高负荷机型的活塞头内部会设置冷却油腔，通过机油喷射带走顶部的热量，降低活塞的工作温度，避免材料高温强度下降。这个模型的结构还原了活塞头的核心特征，包括顶部轮廓、环槽结构、销孔结构以及裙部的基本形态，能够用于内燃机结构原理演示、运动仿真分析，也可以作为相关零部件设计的参考基础，在做装配仿真时，可以配合活塞环、活塞销、连杆、气缸套等部件完成曲柄连杆机构的整体装配，验证各部件之间的运动间隙是否合理，检查是否存在运动干涉，比如活塞在上止点和下止点位置时，活塞裙部是否会与曲轴平衡块发生碰撞，活塞销与连杆小头的配合是否在合理范围内。从材料选型的角度，这类活塞头通常采用铝合金材质，重量轻、导热性好，能够有效降低往复惯性力，同时快速将顶部的热量传递给气缸壁和冷却系统，部分高负荷柴油机也会采用铸铁或者钢质活塞，承受更高的机械负荷和热负荷，但重量相对更大，对平衡机构的要求更高。在做结构强度校核时，需要重点考核活塞顶部在最大爆发压力下的变形量，环槽位置的接触应力，以及销孔位置的应力分布，这些位置都是活塞的常见失效点，比如环槽磨损、销孔开裂、顶部烧蚀等问题，都和设计阶段的结构参数选取有直接关系。
