CA6140车床SCT拨叉式夹具夹紧构件

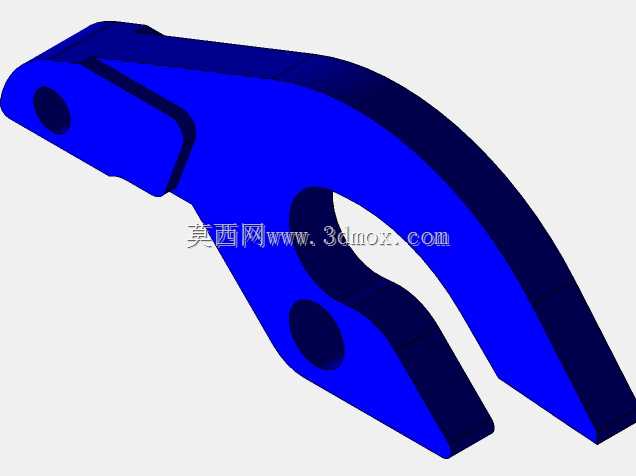

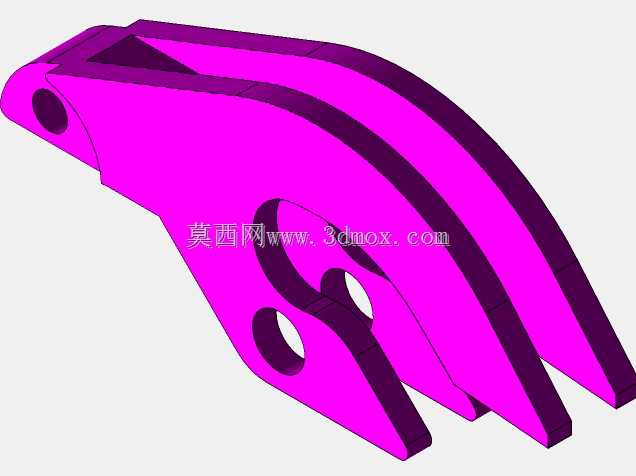

　　该构件属于CA6140普通车床配套SCT夹具的核心夹紧执行件，整体为叉形弯臂式结构，在车床工装系统中承担工件定位后的夹紧锁止功能，适配轴类、盘类零件车削加工的装夹工况，可在切削振动、持续径向载荷的加工环境下保持夹紧力稳定，避免工件装夹偏移导致的加工尺寸超差。从结构设计逻辑来看，构件采用一体式弯臂构型，整体轮廓沿受力路径做弧形过渡，没有突兀的直角转折，既规避了应力集中导致的臂体断裂风险，也在有限的安装空间内最大化力臂长度，放大夹紧端的输出力矩。构件一端设置同轴铰接通孔，用于和夹具基座的铰接销轴配合，作为整个夹紧动作的旋转支点，孔位周边做局部加厚处理，抵消销轴反复转动带来的挤压磨损；中部开设镂空槽与第二定位孔，

　　一方面用于穿装夹紧力调节螺杆，联动夹具的驱动端完成开合动作，另一方面通过镂空去除非受力区域的冗余材料，降低臂体自身惯量，让夹紧动作响应更迅捷，同时减少铸件的材料消耗与热处理变形量。叉形开口端为直接贴合工件的夹紧工作端，开口间距按照CA6140车床常用加工工件的外径范围做匹配设计，开口内侧的贴合面预留了装夹软爪的安装位，可根据待加工工件的外形更换对应材质的贴合垫，避免夹伤已加工表面。外形尺寸方面，整个臂体的回转半径严格适配CA6140车床的中拖板周边安装边界，安装后不会与车刀进给路径、卡盘旋转范围发生运动干涉，臂体的厚度方向尺寸经过校核，在满足夹紧刚性的前提下，不会占用过多刀架周边的操作空间，方便操作人员完成工件上下料操作。

　　设计过程中首先梳理夹具的动作逻辑：该构件作为杠杆式夹紧机构的中间传力臂，输入端连接气缸或手动凸轮驱动件，输出端的叉口压向工件定位面，力的传递路径沿弧形臂身连续分布，因此建模时优先保证铰接孔、调节孔、夹紧端三个关键位置的同轴度与位置度公差，臂身的所有弯折处均设置圆角过渡，圆角半径按照壁厚的1.5倍选取，兼顾铸造工艺的拔模需求与结构抗疲劳性能。在实际车床加工场景中，这类夹具构件常配套在专用车夹具上使用，针对批量加工的异形小零件，不需要反复调整卡盘卡爪位置，只需驱动该夹紧臂完成开合动作即可完成工件装夹，大幅缩短单件装夹的辅助时间。臂体上的两个安装孔的孔距经过严格匹配，和夹具基座、驱动连杆的孔位形成标准化的装配关系，维修更换时可以直接互换，

　　不需要二次修配。构件的截面采用等强度设计思路，在受力最大的铰接支点到夹紧端的臂身中段，截面厚度保持一致，靠近受力较小的末端位置适当收窄外形，在保证整体刚性的前提下控制构件重量，操作人员手动翻转夹具时也不会产生额外的负重负担。针对车削加工中切削液飞溅、切屑冲刷的工况，臂体的外表面做平滑过渡处理，没有容易积存切屑的凹陷死角，加工完成后清理切屑和切削液时可以快速冲净，避免细小切屑卡在铰接孔位置导致夹紧动作卡滞。整个结构的建模过程完整还原了实际加工工件的所有工艺特征，包括孔位的倒角、臂身的拔模斜度、端面的加工余量预留，结构设计人员可以直接参考该模型完成整套夹具的装配校核，验证夹紧行程是否满足工件装卸需求，检查臂体在全开合角度范围内是否和周边夹具零件、机床部件发生干涉，也可以以此为基础调整臂长、孔位参数，适配不同规格车床的装夹需求。
