C型螺旋压紧手动夹钳结构设计

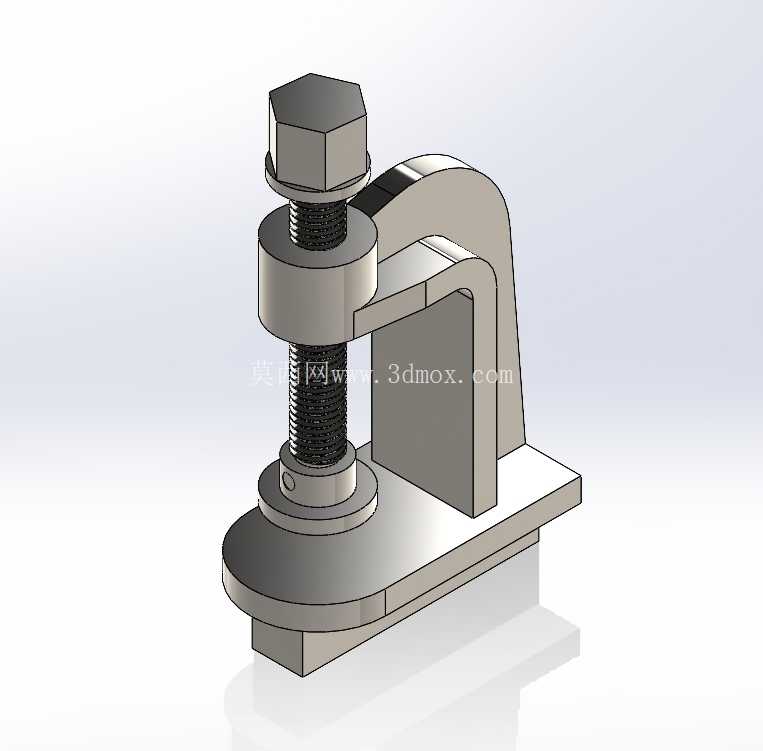

这款C型结构的螺旋压紧夹钳，是工装夹具领域应用极广的手动压紧元件，在小型零件焊接工装、木质工件胶合固定、薄壁件铣削定位、线束端子压接辅助等场景中都能见到它的身影。区别于普通的G型夹，这款夹钳采用一体式C型弯臂底座结构，底座底部做了平直安装面设计，既可以直接放置在工作台面作为手持夹具使用，也可以通过底座预留的安装孔位配合螺栓固定在工装板、机床工作台面上作为固定压紧工位使用，适配多场景的使用需求。

从功能特性来看，它采用梯形螺纹传动的螺旋压紧结构，顶端的外六角螺栓头可以适配扳手、套筒等工具施加扭矩，相比手拧式的蝶形压紧结构，能够提供更大的压紧力，适合需要较大夹持力的金属件固定场景；螺杆下端做了带活动压盘的设计，压盘与螺杆之间为间隙配合，压紧过程中压盘不会随螺杆转动，避免旋转摩擦刮伤被夹持工件的表面，这一点在处理表面光洁度要求较高的铝件、塑料件、漆面工件时尤为重要，能有效减少装夹造成的工件表面损伤。C型开口的设计让它可以从工件侧边推入夹持位置，不需要从工件端部套入，在长条形工件、大型板材的边缘压紧场景中操作便利性远优于环形夹钳。

设计思路上，这款夹钳的C型臂采用了等强度弯臂结构，在应力集中的弯角位置做了圆弧过渡处理，避免直角结构带来的应力集中断裂风险，同时在保证开口行程和喉深满足常用夹持需求的前提下，尽可能缩减了弯臂的整体厚度，控制夹具自身重量，方便手持移动使用。螺杆部分的长度匹配C型臂的最大开口尺寸，完全缩回时压盘贴合底座上表面，完全伸出时可以达到最大开口行程，覆盖多数小型工件的夹持厚度需求；底座的上表面与压盘的下表面做了平行度公差控制，保证压紧时工件上下受力面均匀接触，不会出现压偏、夹斜的问题，避免装夹变形影响工件加工精度。

安装边界方面，这款夹钳的底座为矩形平直结构，宽度方向尺寸适配多数小型工装的安装槽间距，当作为固定夹具使用时，只需要在安装面加工两个对应安装孔位即可完成固定，不需要额外的定制转接件；C型臂的喉深尺寸决定了它可以夹持距离工件边缘一定距离的位置，适合需要在工件中部进行压紧的作业场景，不会因为喉深不足只能夹持工件最边缘。整体外形没有突出的尖锐棱角，所有边角都做了小倒角处理，日常手持操作时不会划伤手部，符合工装夹具的安全设计要求。

在实际使用中，这类夹钳的维护成本极低，梯形螺纹副只需要定期涂抹润滑脂即可保证传动顺畅，活动压盘的转动副没有复杂的密封结构，即使在有焊接飞溅、木屑、切削粉尘的场景中使用，只需要定期清理螺纹缝隙的杂物即可正常工作，不会像气动、液压夹具那样存在密封件老化、气源管路布置复杂的问题，非常适合零散维修、小批量加工、临时工装搭建等场景使用，不需要配套动力源，拿到作业现场即可直接投入使用。针对不同的被夹持工件材质，还可以在压盘和底座表面粘贴橡胶垫、铜皮等缓冲垫层，进一步增大夹持摩擦力，同时避免硬质金属压面损伤软质工件表面，拓展了它的适用工件范围。
