M16规格星形手拧调压旋钮结构设计

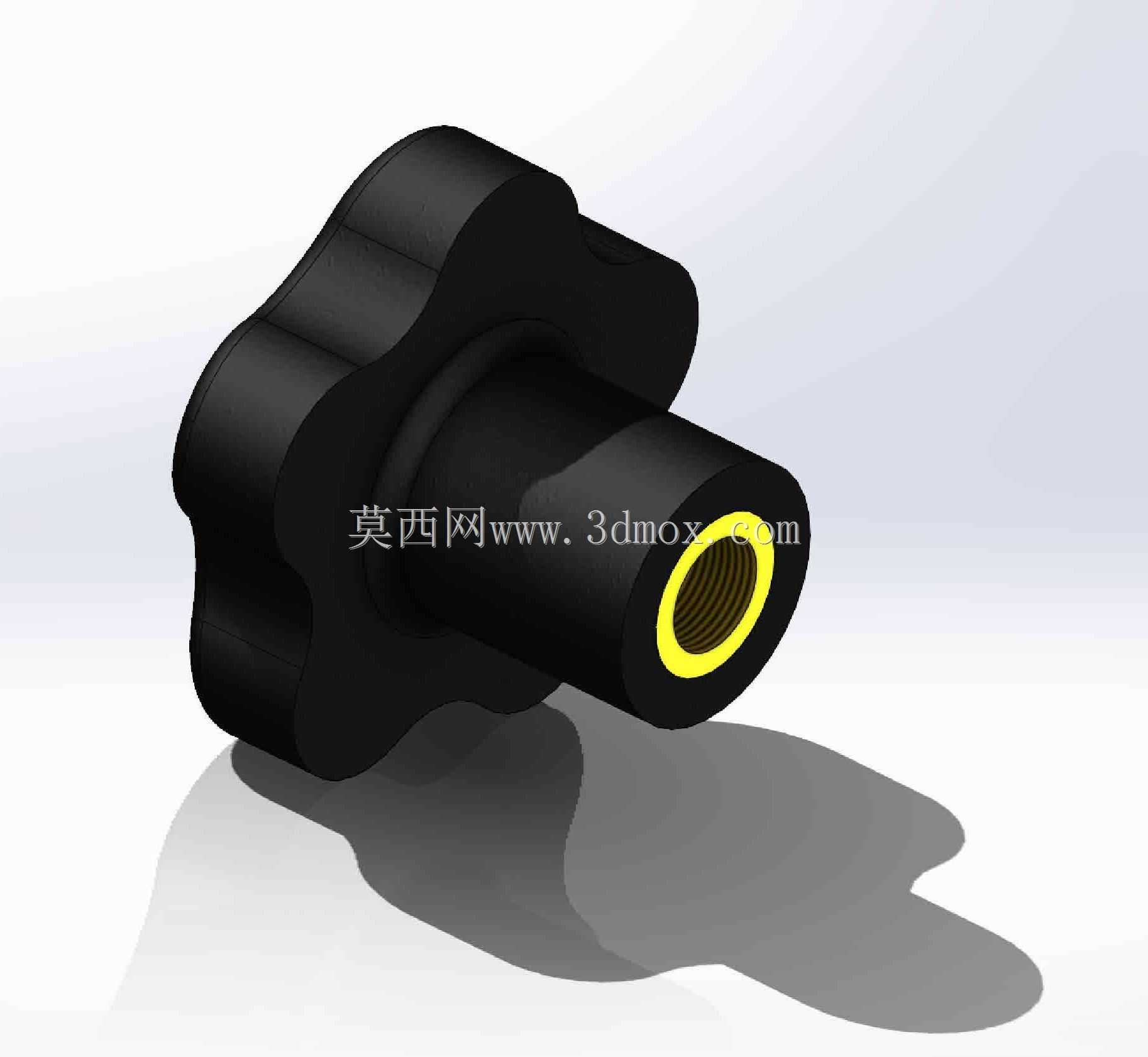

　　这款M16规格的星形手拧旋钮，是减压阀调压回路里的核心手动操作部件，日常在气动调压站、小型流体管路调压工位、实验室气路控制单元里都能见到它的身影，不需要额外借助扳手等工具，操作人员徒手就能完成压力参数的微调与锁定，在需要频繁调整输出压力、且操作空间有限的工位上，这类手拧旋钮的操作效率比带锁紧螺母的螺杆式调节结构高40%以上。从结构设计逻辑来看，旋钮的握持部分采用了六瓣星形的外轮廓，每一个凸起的瓣边都做了R3.5的圆弧过渡，没有尖锐的棱角，一方面是避免操作人员快速拧动时划伤手掌，另一方面六个均匀分布的握持位，不管是正手拧动还是反手微调，都能找到合适的受力点，即使手上沾有少量润滑脂或者管路冷凝水，也不会出现打滑的情况，瓣型的凹陷深度控制在8mm，刚好能贴合成年人指腹的按压弧度，长时间操作也不会产生明显的硌手感。

　　旋钮的主体连接部分做了阶梯轴结构，靠近握持端的轴径比螺纹段大2mm，形成一个天然的轴向限位台阶，安装时这个台阶会贴合减压阀上盖的安装面，既能控制旋钮拧入的深度，避免螺纹拧入过深顶到内部的调压弹簧座，也能在旋钮和阀体之间留出0.5mm的间隙，防止长期使用后积尘卡滞转动结构。内部的螺纹采用M16标准细牙螺纹，螺距1.5mm，细牙螺纹的自锁性能更好，调压完成后不会因为管路的轻微振动出现松脱，导致输出压力漂移，螺纹孔的入口处做了1×45°的导向倒角，安装时可以轻松对准阀杆的外螺纹，不会出现螺纹错牙啃伤的情况，螺纹的有效啮合长度设计为12mm，完全满足调压过程中轴向移动的行程需求，同时足够的啮合长度也能保证螺纹连接的强度，即使操作人员用较大的力拧动，也不会出现螺纹滑牙的问题。

　　从安装边界来看，旋钮的最大外轮廓直径是42mm，安装后突出阀体表面的高度是28mm，在排布密集的阀组安装场景里，相邻两个旋钮的中心距只要留到50mm，操作时就不会出现手指互相干扰的情况，不需要额外预留过大的安装空间，能有效压缩阀组的整体排布尺寸。旋钮的材质采用增强尼龙注塑成型，表面做了哑光磨砂处理，相比金属材质的旋钮，它的重量更轻，不会因为自身重量给阀杆带来额外的侧向力，同时尼龙材质的耐腐蚀性更好，在有少量水汽、弱腐蚀性气体的管路环境里，不会出现生锈卡滞的问题，握持时的触感也比冰冷的金属件更友好，冬季低温环境下操作不会有明显的冻手感。

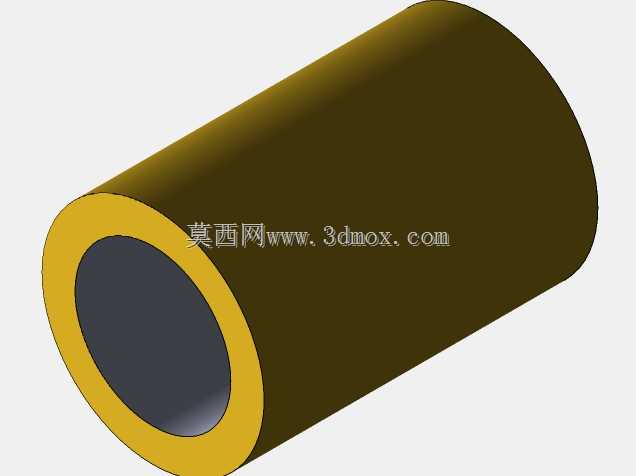

　　在实际的调压操作中，旋钮每旋转一圈，对应的调压弹簧压缩量是1.5mm，对应输出压力的调整区间大概在0.1-0.3MPa，细牙螺纹的微调精度更高，操作人员可以很精准地把输出压力调整到需要的数值，不会因为螺距过大出现调压过冲的情况。旋钮的端面做了平整的环形标识区，可以粘贴压力刻度标识或者方向指示标，方便操作人员快速识别调压方向和当前的大致压力区间，不需要每次调压都盯着压力表反复确认。在结构细节上，旋钮内部的螺纹嵌件采用了黄铜材质，和尼龙主体注塑成一体，黄铜和钢制阀杆的螺纹配合摩擦力更小，转动更顺畅，同时也避免了尼龙螺纹长期受力产生蠕变导致配合间隙变大的问题，嵌件和尼龙主体的结合面做了滚花处理，保证两者不会在长期转动过程中出现相对松脱。这款旋钮的结构没有多余的复杂零件，整体是一体化的注塑加嵌件结构，生产装配的成本很低，同时可靠性很高，没有容易脱落的小零件，适合在工业现场的复杂环境下长期使用，日常维护只需要定期在螺纹处涂抹少量润滑脂，就能保证十几年的使用寿命，不会出现卡滞或者操作费力的问题。在设计建模过程中，需要重点关注星形轮廓的曲面过渡顺滑度，避免出现注塑时的壁厚不均导致的缩痕，同时要严格控制螺纹孔和外握持轮廓的同轴度，同轴度公差要控制在0.1mm以内，否则安装后旋钮转动时会出现偏摆，影响操作手感，也会加速螺纹的不均匀磨损。
