重载方形安装底板万向脚轮结构

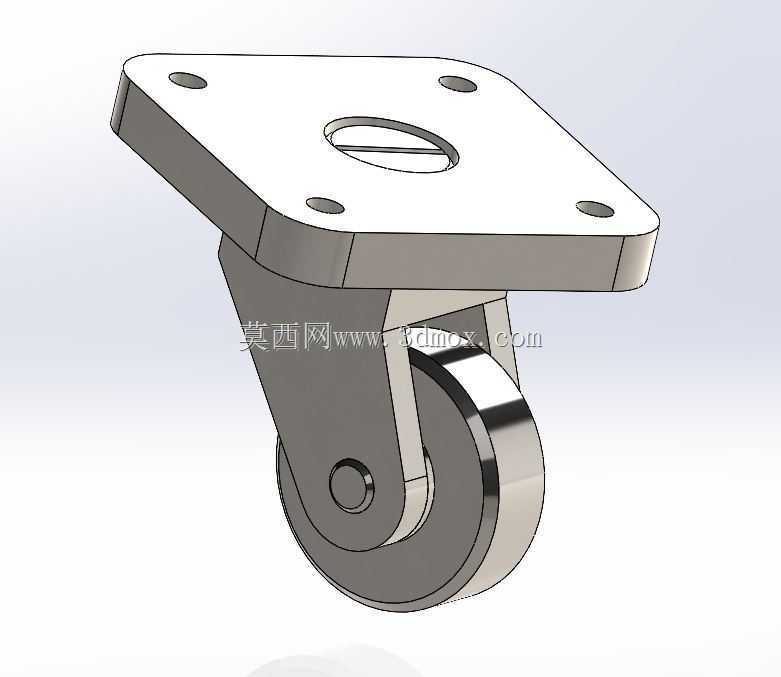

　　这款重载万向脚轮的结构设计，核心围绕工业场景下设备频繁移位、转向的实际需求展开，日常在车间周转工装、重型仓储货架、中小型工业设备的移动支撑场景中十分常见，区别于定向轮的直线移动限制，这类万向结构可实现360度水平方向旋转，在狭窄通道内转向、设备对位调整时无需额外撬动设备本体，单人即可完成移位操作，大幅降低车间内设备调整的人力成本。从结构细节来看，顶部采用方形安装法兰板设计，板体上预留四个对称分布的沉头安装孔，安装时可通过螺栓直接与设备底部的安装面锁紧，沉孔结构可避免螺栓头突出法兰板面，保证安装面完全贴合，不会出现局部应力集中的问题；法兰板中心预留的一字槽结构，是为了适配部分设备底部的定位凸台，安装时可快速对位，无需反复调整孔位对齐度，对于批量安装的场景能有效提升装配效率。

　　法兰板下方的转向支架采用一体折弯成型的钢结构，支架与法兰板之间通过中心转轴连接，转轴内部配套耐磨衬套，长期承受径向载荷时也不会出现转向卡滞的问题，支架两侧的轮架采用对称式结构，轮轴穿过滚轮中心后两端与支架铆接固定，滚轮本身采用金属轮面设计，轮面做了圆弧过渡处理，滚动时与地面的接触应力分布更均匀，在环氧地坪、硬化水泥地面、钢板地面上滚动时阻力更小，同时金属轮面的抗穿刺、抗碾压性能远优于普通橡胶轮，适合车间内存在金属切屑、硬质杂物的地面环境使用，不会因为杂物扎入轮面导致滚轮卡滞。

　　设计过程中首先考虑的是安装边界的适配性，方形法兰的四个安装孔孔距遵循通用五金脚轮的安装尺寸规范，可直接替换同规格的现有脚轮，无需对设备底部安装面做二次加工；整体安装高度控制在常规重载脚轮的标准范围内，替换后不会改变设备原有的离地高度，避免出现设备倾斜、原有调平地脚无法适配的问题。转向结构的间隙控制是设计中的重点，支架与法兰转轴之间的间隙预留既要保证转向灵活，又要避免间隙过大导致设备移动时出现晃动，尤其是承载较重设备时，过大的间隙会导致轮架偏摆，移动时出现方向跑偏的问题；滚轮与轮架之间的轮轴配合也做了公差优化，既保证滚轮转动顺畅，又不会出现轮轴窜动的异响。

　　在实际选型应用中，这类脚轮通常四个为一组配套使用，其中可搭配两个带刹车结构的同规格脚轮，设备移位到指定位置后踩下刹车即可锁定滚轮和转向结构，避免设备受外力出现意外滑动；对于需要频繁在不同工位间转运的工装架，这类全金属结构的万向轮使用寿命是普通塑胶轮的3-4倍，日常维护仅需定期在转轴位置加注润滑脂即可，无需频繁更换轮体。轮体的宽度设计也经过载荷校核，较宽的轮面可以降低单位面积的地面压强，不会在较软的环氧地面上留下压痕，同时滚动过程中的震动更小，对于搭载精密部件的周转设备，能减少移动过程中的震动传递，避免精密部件受震动影响精度。支架的折弯角度经过反复验证，保证滚轮在转向过程中不会与法兰板、支架本体发生干涉，哪怕是在原地转向的极端工况下，轮体也能顺畅转动，不会出现卡滞别劲的情况；法兰板的厚度根据额定载荷做了匹配，满载时法兰板不会出现弯曲变形，保证安装连接的可靠性。
