25米长矿用倾斜式皮带输送机架设计

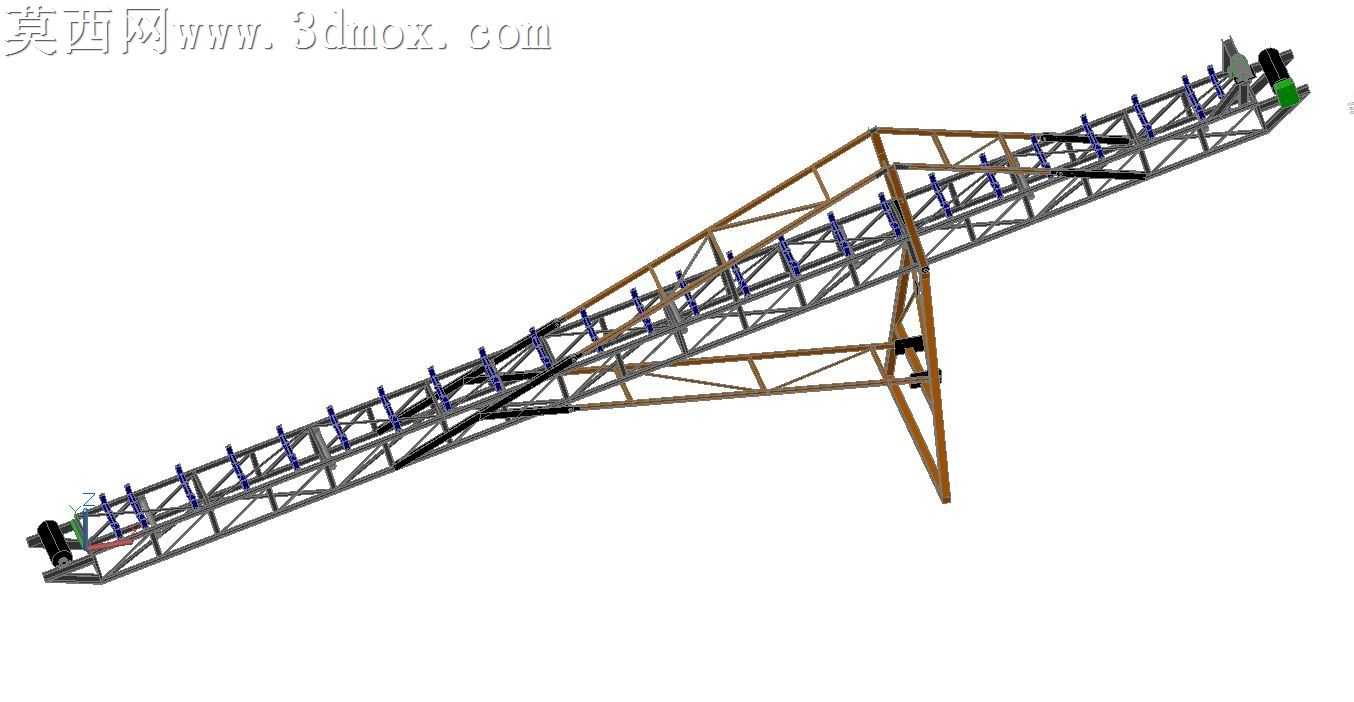

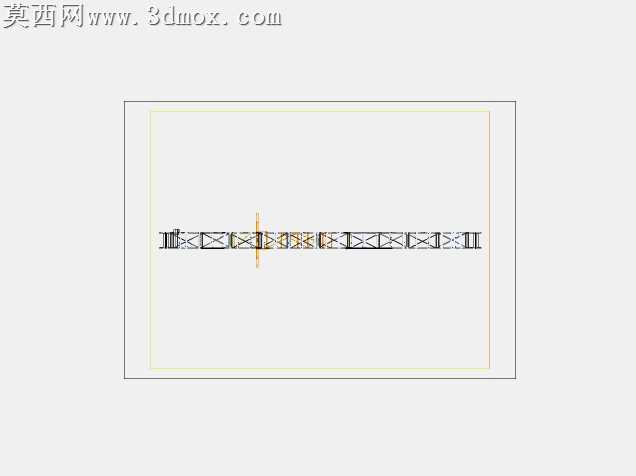

本作品为适配900毫米带宽的25米长倾斜式矿用皮带输送机框架三维设计，整体采用桁架式钢结构搭建思路，在三维建模过程中优先考量矿场重载、长距离倾斜输送的工况需求，对整体受力路径做了针对性规划。建模阶段先以参数化方式确定整体倾斜角度与总长度尺寸，将主承载桁架拆分为上下弦杆、腹杆、斜撑等独立构件逐一建模，每一处杆件的连接节点都做了贴合实际焊接装配的结构处理，避免出现脱离生产实际的悬空、错位结构。针对倾斜输送的受力特点，在机架中段、头部驱动端、尾部张紧端分别设计了加强支撑结构，中部设置的三角落地支架可将整机载荷均匀传导至安装基础，避免长距离机架出现中部下挠变形的问题。机架上沿等距排布的托辊安装座做了标准化接口设计，可适配通用规格的槽型托辊与平行托辊，满足散状矿料输送时的皮带承托需求，头部位置预留了驱动辊筒、驱动电机的安装空间，可适配11千瓦至18.5千瓦功率区间的驱动电机，尾部预留的张紧装置安装位可方便后期调整皮带张紧度，适配长时间运行后的皮带蠕变问题。材质设置上，主体钢结构构件赋予了低合金钢材的哑光金属质感，托辊安装座等机加工部件赋予了切削加工后的金属表面材质，驱动端的防护部件做了醒目的工业配色区分，渲染阶段采用工业场景常用的柔和顶光设置，清晰展现桁架结构的空间层次与各部件的装配关系，既保证整体结构的视觉辨识度，也能让查看者快速理解各部分的功能定位。整个设计过程始终围绕矿场实际使用场景展开，所有构件的尺寸、连接方式都参考了现有矿用输送机的行业通用规范，既保证结构强度满足重载散料输送的要求，也兼顾了加工制造、现场安装的便捷性，避免出现过于复杂难以落地的异形结构，可直接作为同规格矿用输送机框架设计的参考方案，适配矿山、工厂散料的长距离提升输送场景。
