轻型皮带式水平输送传送带三维设计

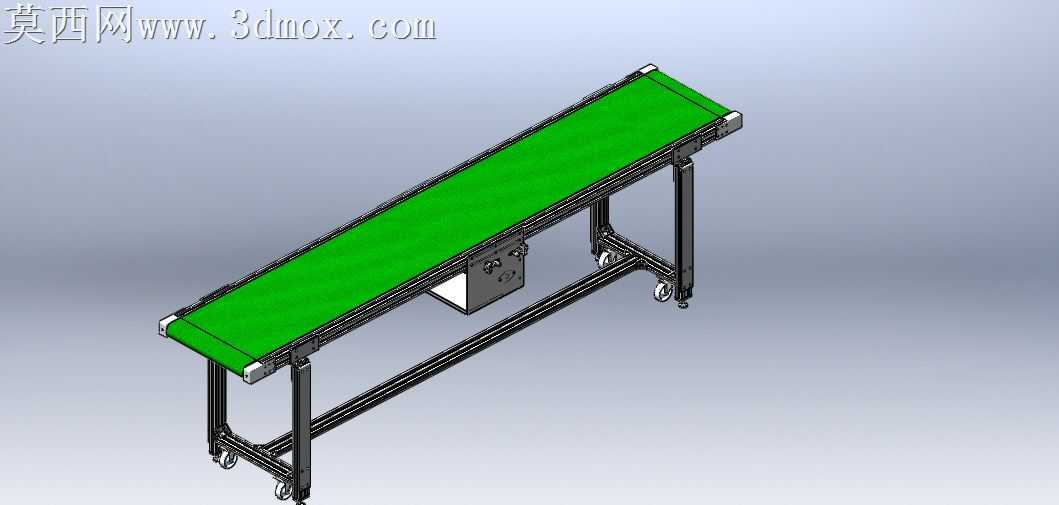

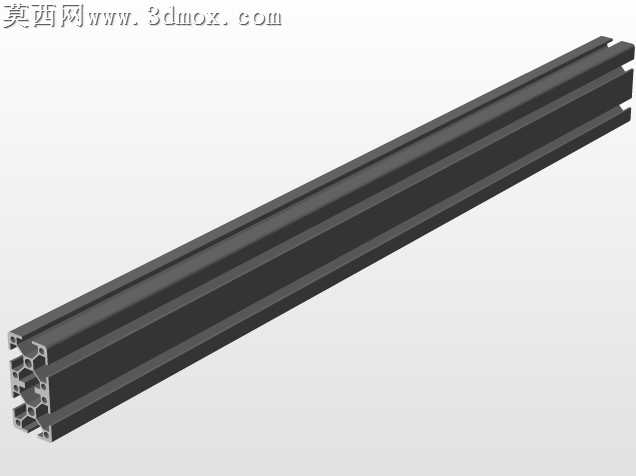

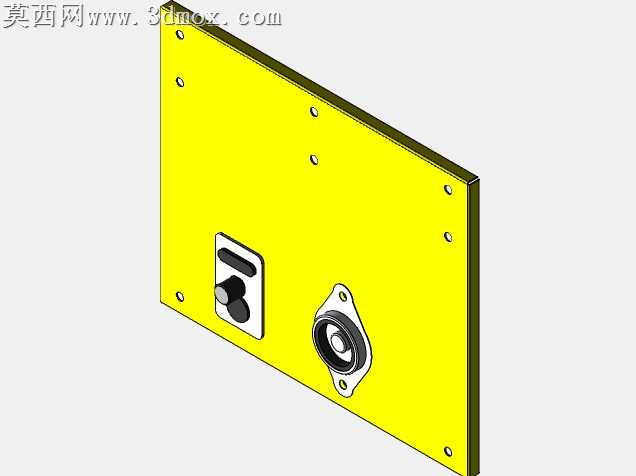

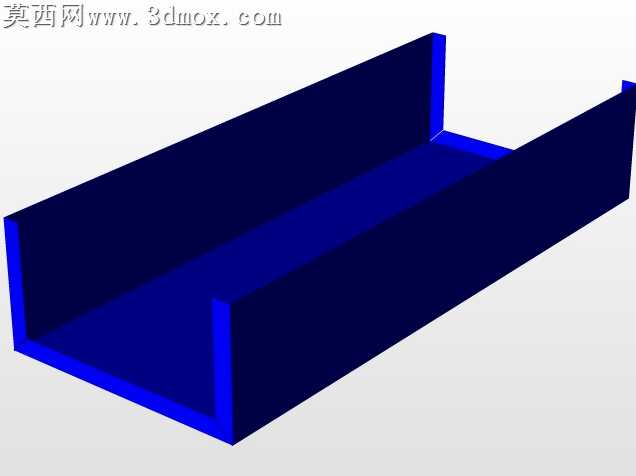

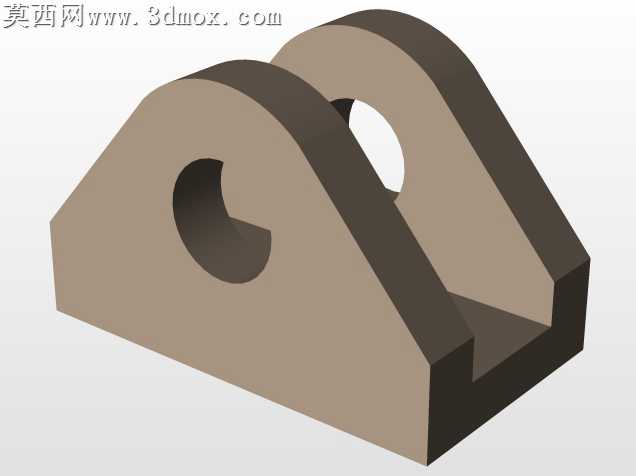

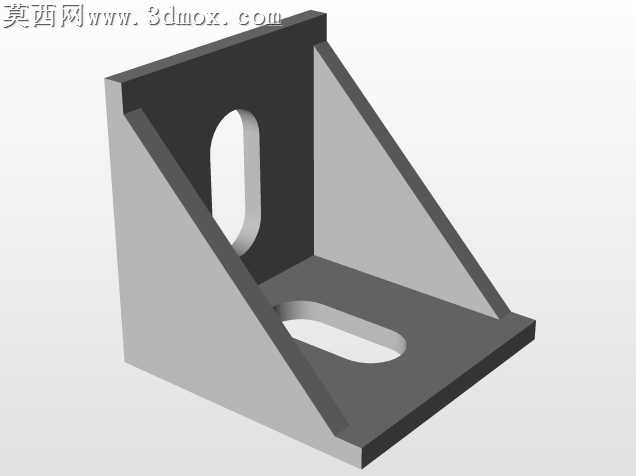

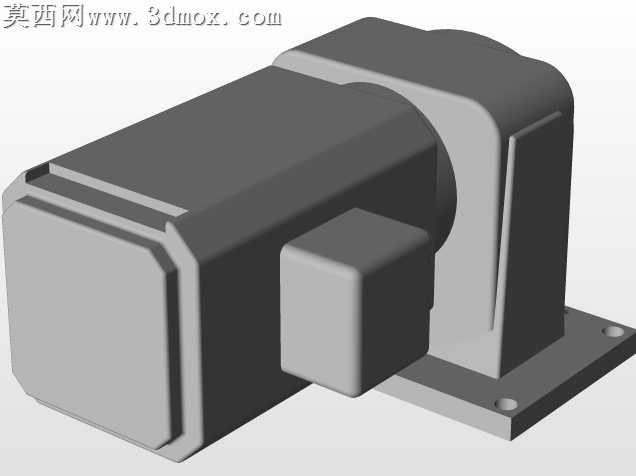

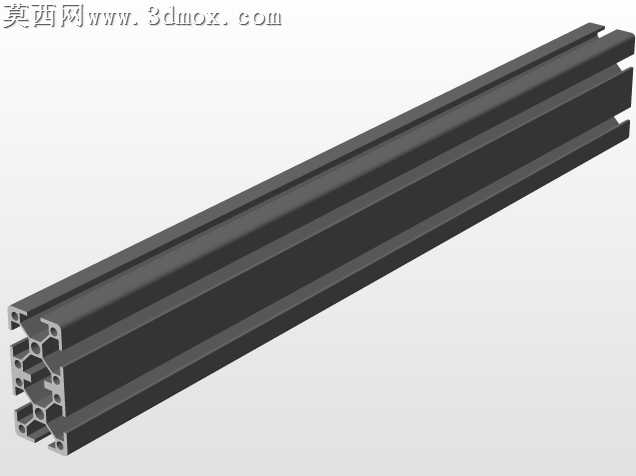

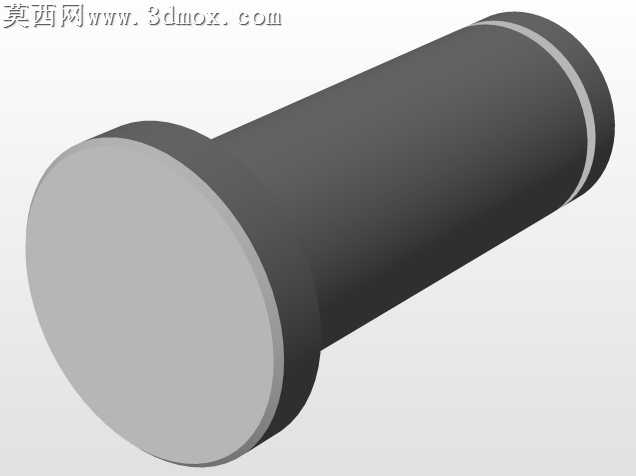

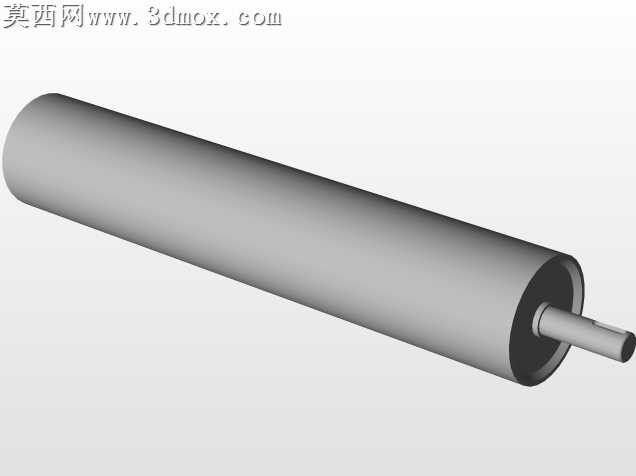

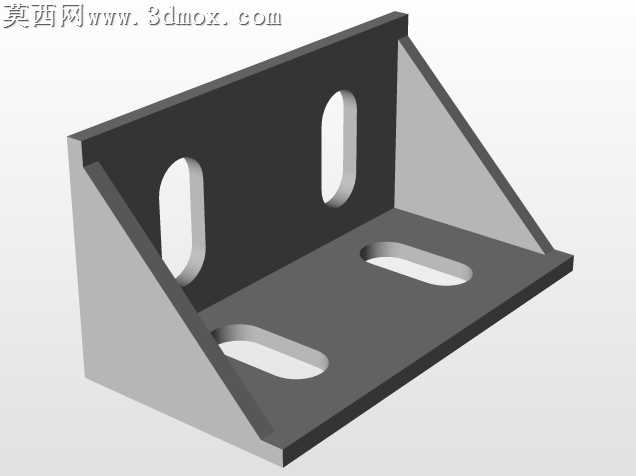

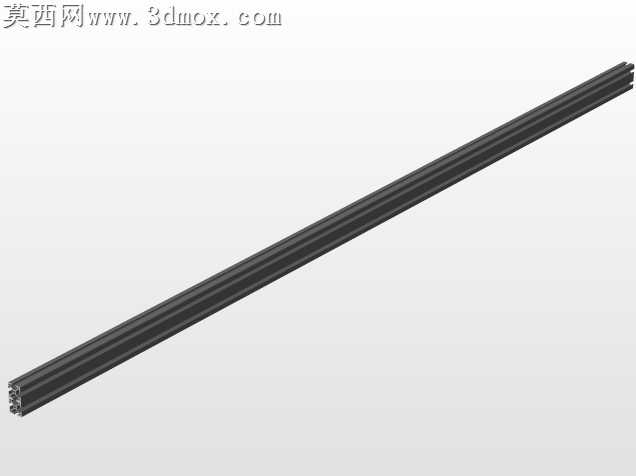

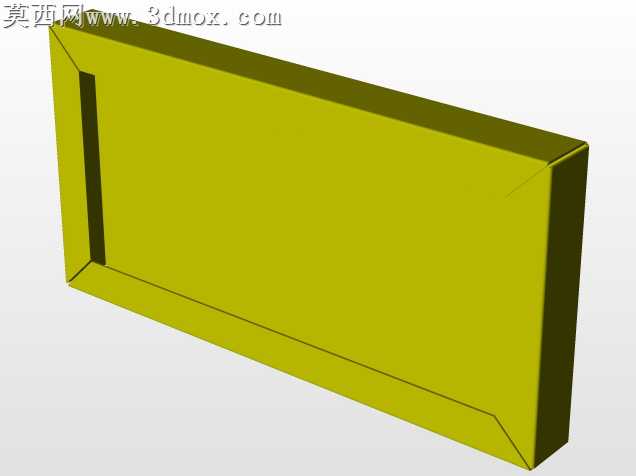

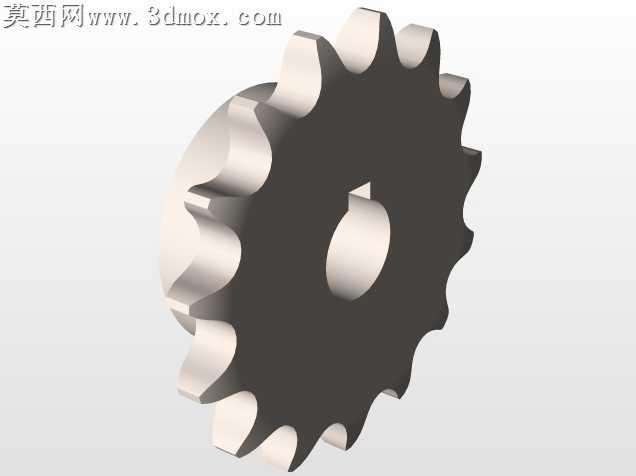

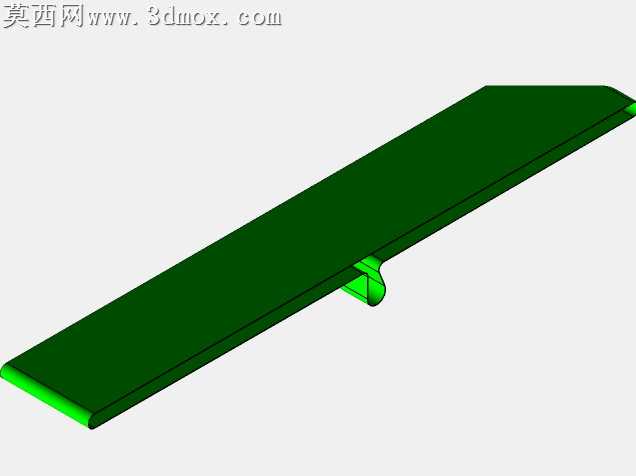

本作品为轻型水平皮带传送带的三维建模设计成果，采用SolidWorks完成全参数化建模与装配搭建，整体建模过程严格遵循实际工业生产中轻型皮带输送机的尺寸规范与装配逻辑，所有零部件均按照1:1真实比例绘制，可直接用于后续工程出图、生产参考或虚拟仿真场景搭建。模型整体采用模块化设计思路，分为机架支撑模块、皮带输送模块、驱动安装模块三个核心部分，各模块之间通过标准配合关系完成装配，既保证了整体结构的完整性，也方便后续根据实际使用需求对各模块进行参数调整与改型。在材质与渲染表现上，输送皮带采用亮绿色哑光PVC材质，还原了工业轻型输送皮带常用的防滑PVC材质质感，表面添加了细微的粗糙纹理来模拟真实皮带的防滑表面特性；支撑机架采用拉丝不锈钢金属材质，通过SolidWorks内置的渲染模块调整金属反射参数与粗糙度，还原了不锈钢型材的金属光泽与拉丝纹理质感；底部脚轮采用硬质橡胶与金属支架结合的材质表现，橡胶部分添加了轻微的磨砂质感，金属支架部分与机架材质保持统一，整体渲染效果真实自然，能够清晰展现各部件的材质差异与结构细节。在结构设计上，机架部分采用标准方形不锈钢型材搭建，通过横向连接杆件提升整体机架的结构稳定性，支腿底部配置可调脚轮，既可以实现设备的灵活移动，也可以通过脚轮的调节结构调整设备水平度，适配不同的安装地面；皮带部分采用两端辊筒张紧的结构设计，中部设置隐藏式驱动安装位，可适配小型减速电机的安装需求，皮带两侧设置限位挡边结构，避免输送过程中物料从皮带侧边滑落；整体结构简洁实用，没有冗余的设计部件，符合轻型皮带输送机低成本、易维护、易组装的设计需求。建模过程中对所有标准件都进行了细节还原，包括型材的连接角件、固定螺丝、脚轮的安装结构等，没有出现结构缺失或配合错误的问题，装配体可直接进行运动仿真模拟，还原皮带运转输送的真实运动状态，能够满足教学演示、方案展示、生产参考等多场景的使用需求。
