料箱自动上料输送堆叠工作站

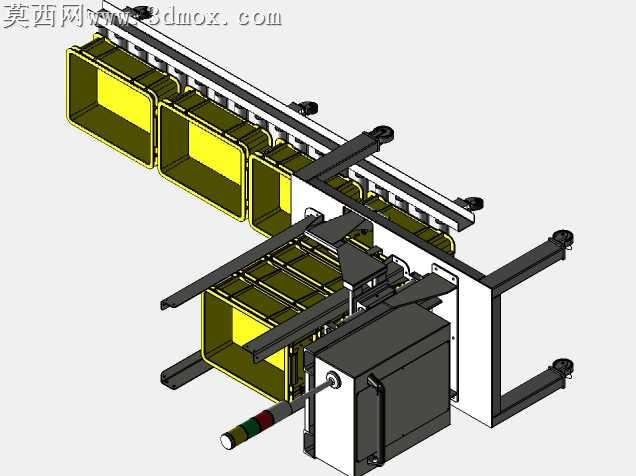

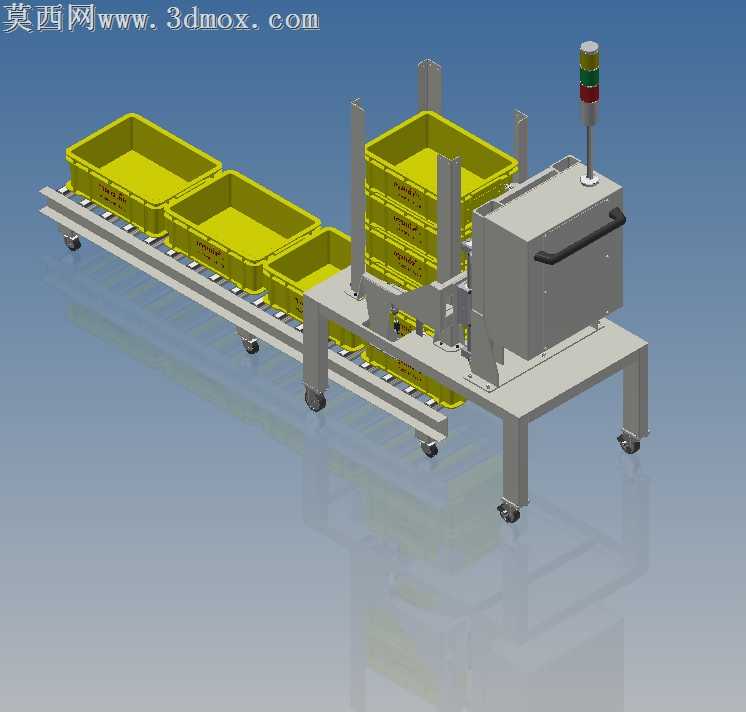

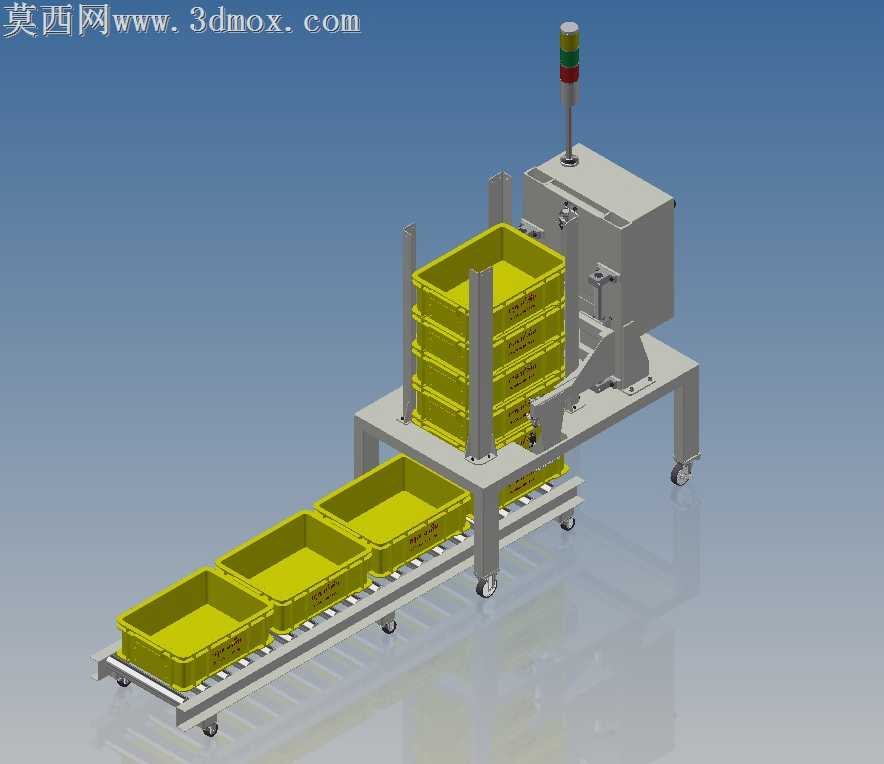

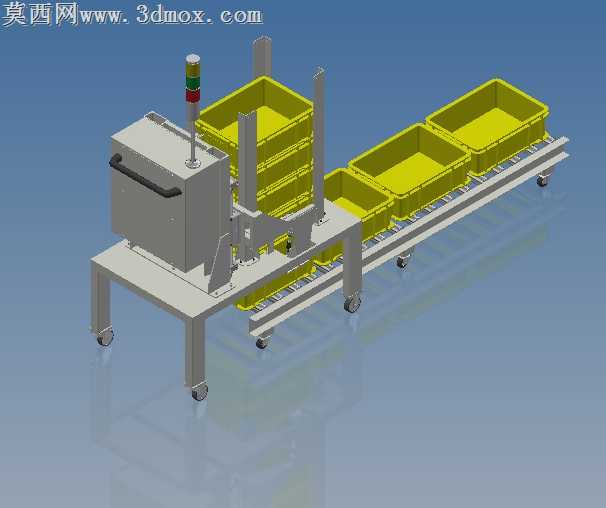

本作品为料箱自动上料输送堆叠工作站的三维设计模型，建模过程中严格遵循工业自动化设备的实际设计规范，对各功能模块进行了1:1比例的参数化建模，完整还原了设备的真实结构与运行逻辑。模型整体采用模块化设计思路，主体分为辊道输送段、料箱堆叠储料段、机架主体、控制柜体、状态警示组件五个核心部分，各部件之间的装配关系清晰，运动副预留合理，可直接用于后续的运动仿真与结构验证。渲染阶段采用工业级写实材质方案，输送线辊筒赋予哑光镀铬金属材质，机架方管与钣金柜体采用磨砂喷塑碳钢材质，周转料箱采用高韧性PP塑料材质，脚轮采用耐磨橡胶与镀锌支架组合材质，三色警示灯分别对应红、黄、绿三色透光PC材质，通过调整材质的粗糙度、反射率与环境光遮蔽参数，让整体渲染效果贴近真实工业设备的视觉质感，同时保留了各部件的结构辨识度。结构设计上，输送段采用带挡边的动力辊道结构，可精准引导黄色周转料箱沿预定路径输送，侧边设置导向条避免料箱偏移；堆叠储料段采用立式导向立柱结构，可实现多层料箱的整齐堆叠存储，配合顶升与分料机构可完成空料箱的自动补位与满料箱的自动送出；机架底部配置带刹车的万向脚轮，方便设备整体移位与工位调整，柜体侧面设置嵌入式拉手方便电控系统维护，顶部安装的三色警示灯可实时反馈设备运行、待机、故障三种工作状态。设计思路围绕车间产线的料箱自动周转需求展开，替代人工完成料箱的输送、堆叠、上料作业，整体结构紧凑，占用空间小，可灵活对接各类生产加工、装配、包装产线，建模过程中对所有钣金件的折弯圆角、焊接预留量、紧固件安装位都做了精细化处理，不存在干涉问题，各标准件均采用通用工业规格，方便后续加工选型与装配落地。
