美辛丸机械弹丸加工设备结构设计

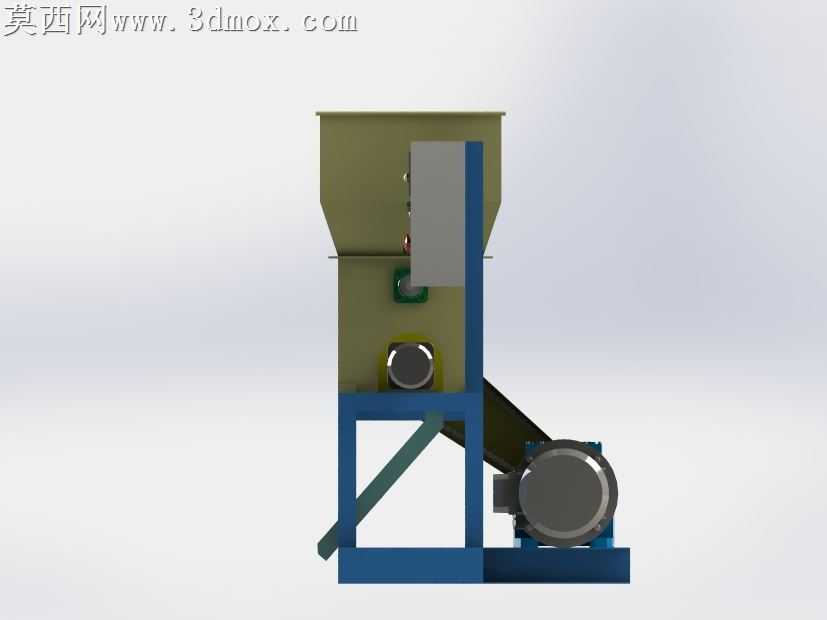

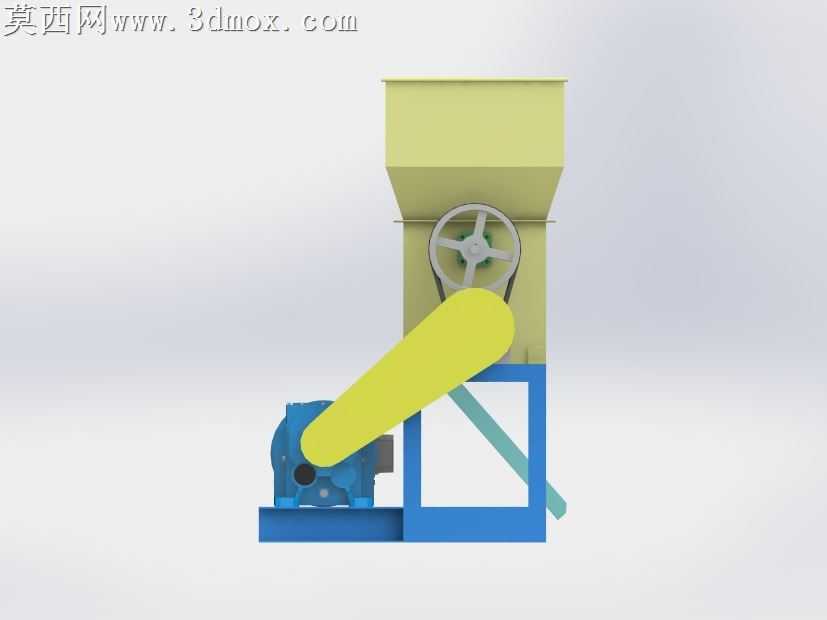

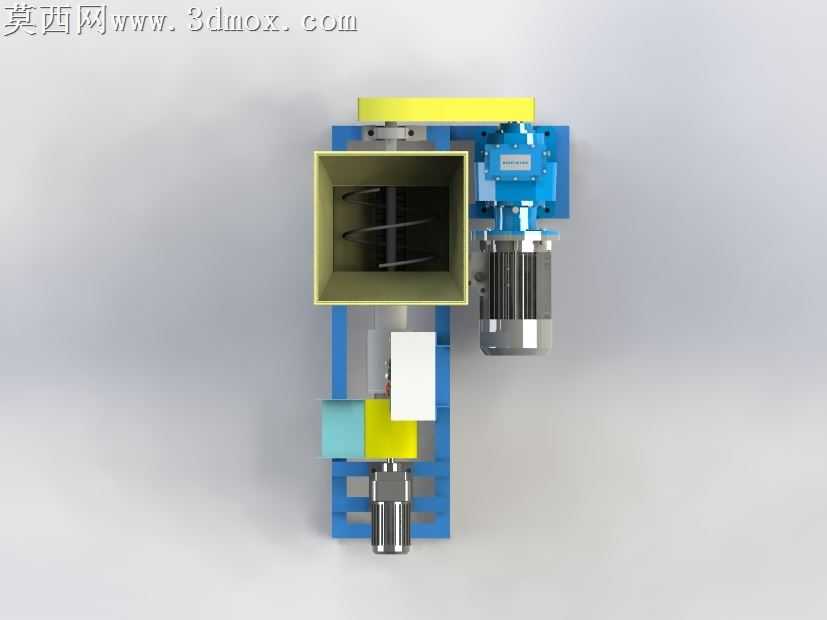

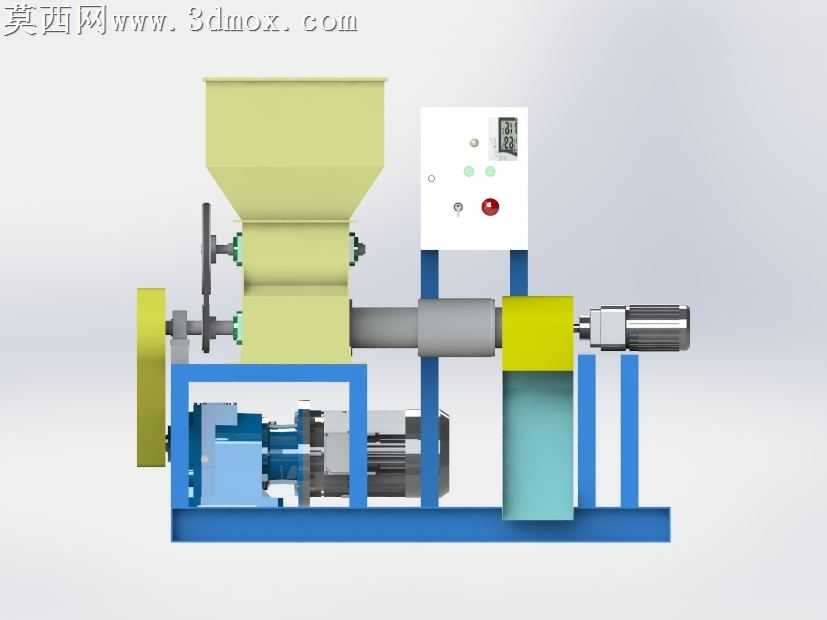

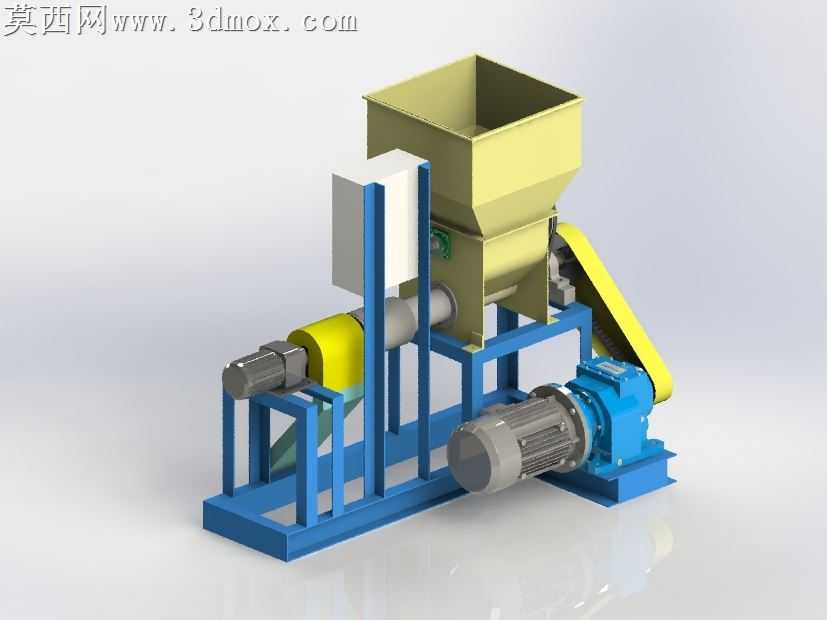

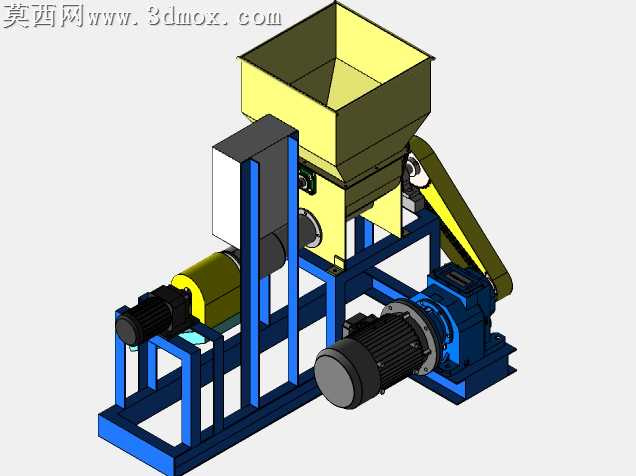

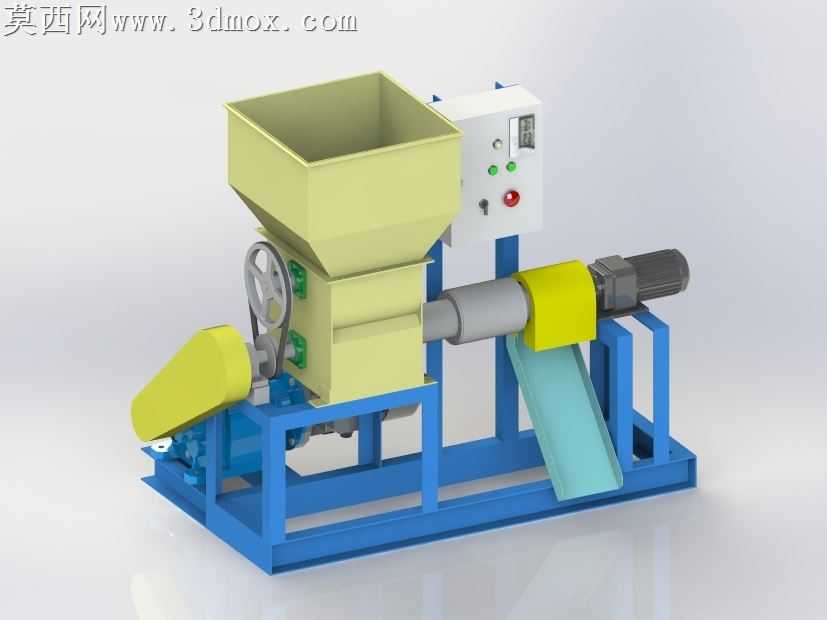

本作品为机械弹丸加工设备的三维设计成果，建模阶段采用参数化特征建模方式完成全零件构建，首先针对上部进料料斗进行建模，依据物料投放的容量需求设计上宽下窄的锥斗形态，预留观察与检修的侧部安装位，保证物料能够依靠重力顺畅下落至中部处理腔室。中部处理腔体采用封闭箱式结构设计，分别设置调节组件与核心工作组件的安装位，调节组件用于控制物料下落的流量与进给速度，核心工作组件完成弹丸的成型或分选加工工序，腔体外侧预留紧固件安装孔位，保证各部件装配后的密封性与结构稳定性。下部支撑机架采用方钢焊接框架结构设计，通过斜向支撑筋提升框架的抗扭与承重能力，机架底部设置水平安装面，用于固定动力驱动单元，驱动单元通过带传动结构与中部工作组件连接，实现动力的平稳传输，降低传动过程中的振动与噪音。斜向设置的出料导槽衔接中部腔体的出料口与外部收集工位，导槽采用倾斜角度设计，保证加工完成的弹丸能够依靠自重顺滑输出，避免出现物料卡滞堆积的问题。渲染阶段针对不同部件赋予对应材质，机架部分赋予蓝色喷涂金属材质，料斗与腔体赋予军绿色哑光金属材质，传动部件赋予深灰色金属质感，电机外壳赋予磨砂黑金属材质，还原真实工业设备的外观质感。整体设计遵循机械加工设备的设计规范，各部件之间预留合理的装配间隙，传动路径设计简洁高效，支撑结构兼顾承重能力与轻量化需求，进料、加工、出料三个功能模块衔接顺畅，能够满足弹丸类工件的连续加工作业需求，结构设计充分考虑了设备运行的稳定性与后期维护的便捷性，易损耗部件均设计为快拆式安装结构，无需拆解主体框架即可完成部件更换。
