直径316mm多叶航空螺旋桨设计方案

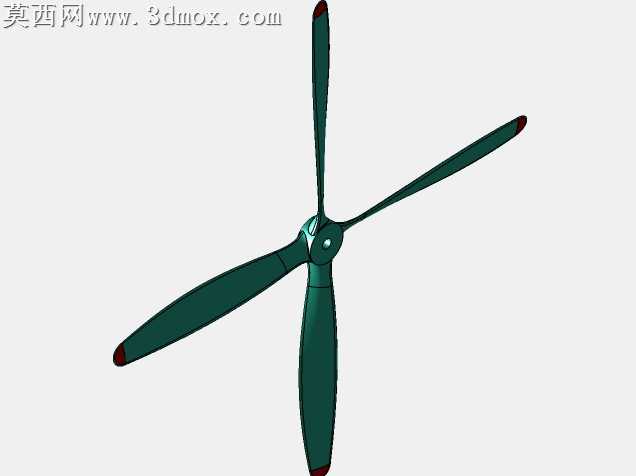

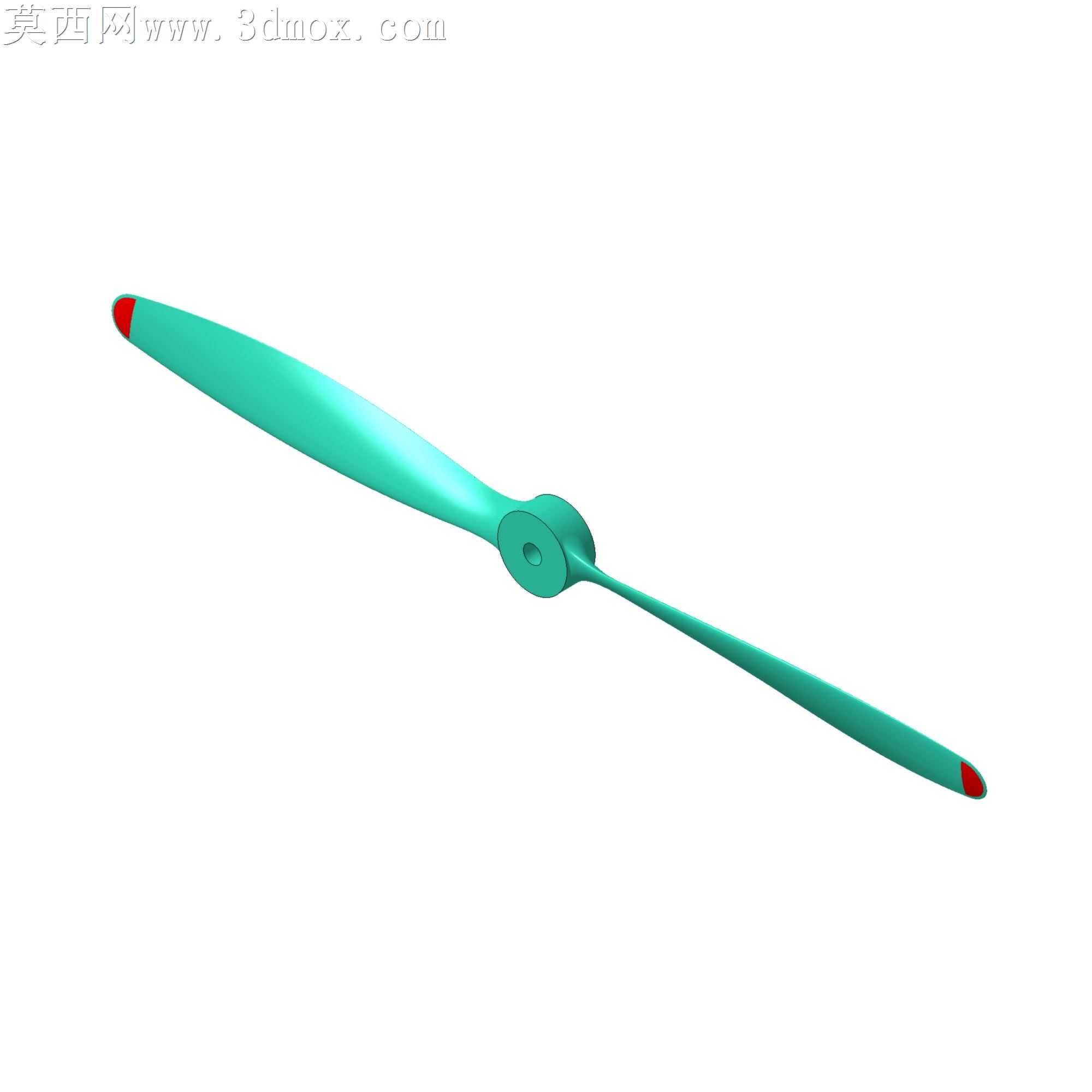

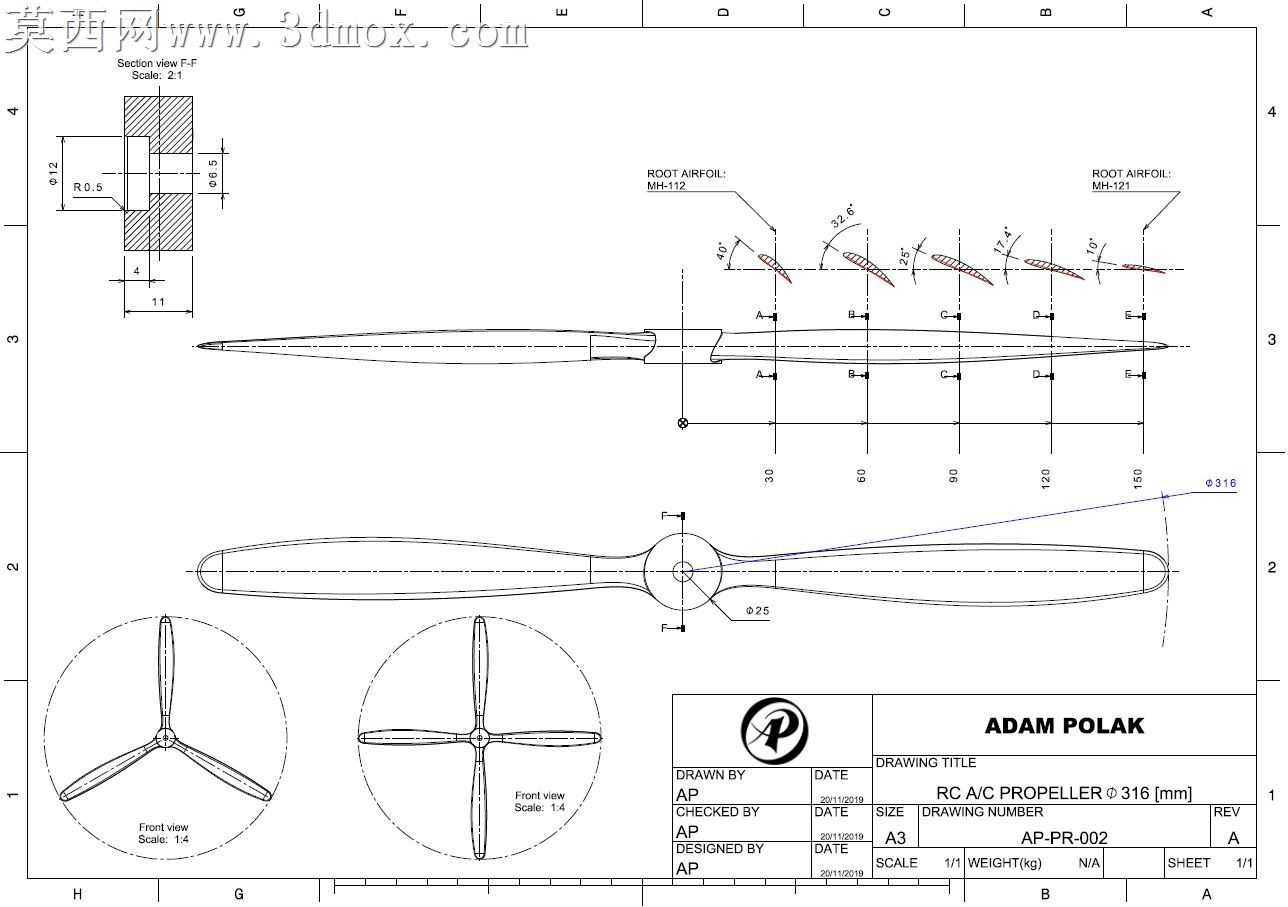

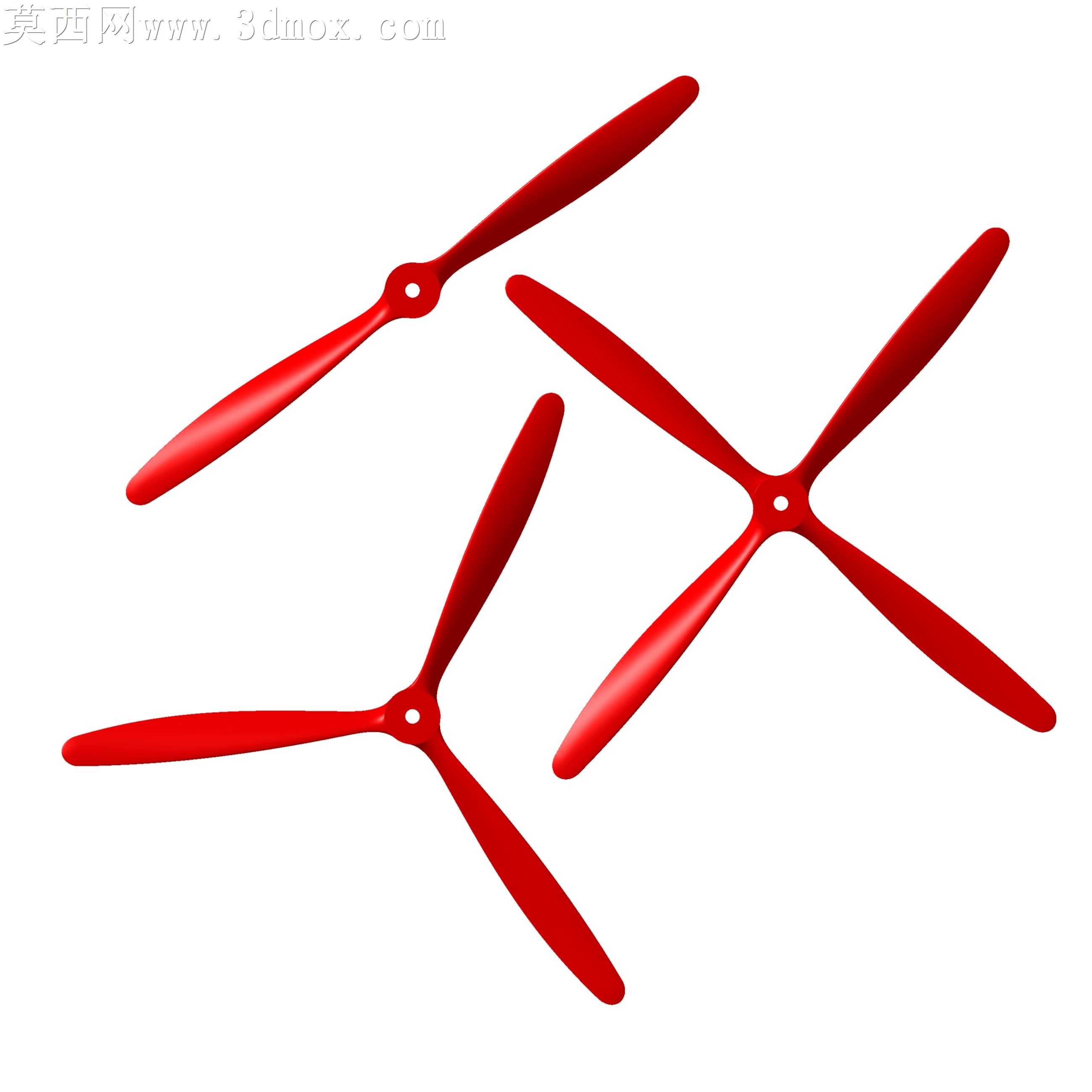

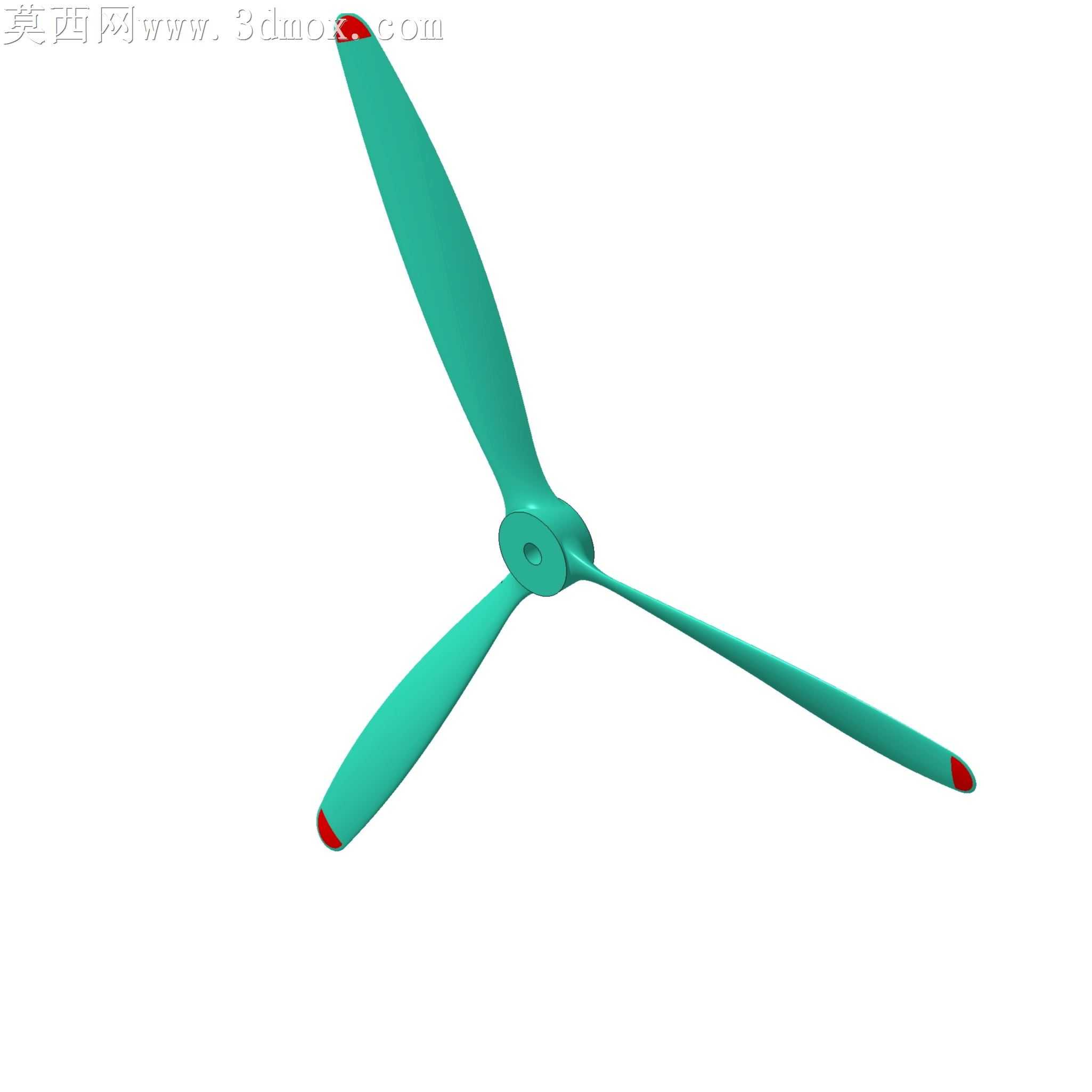

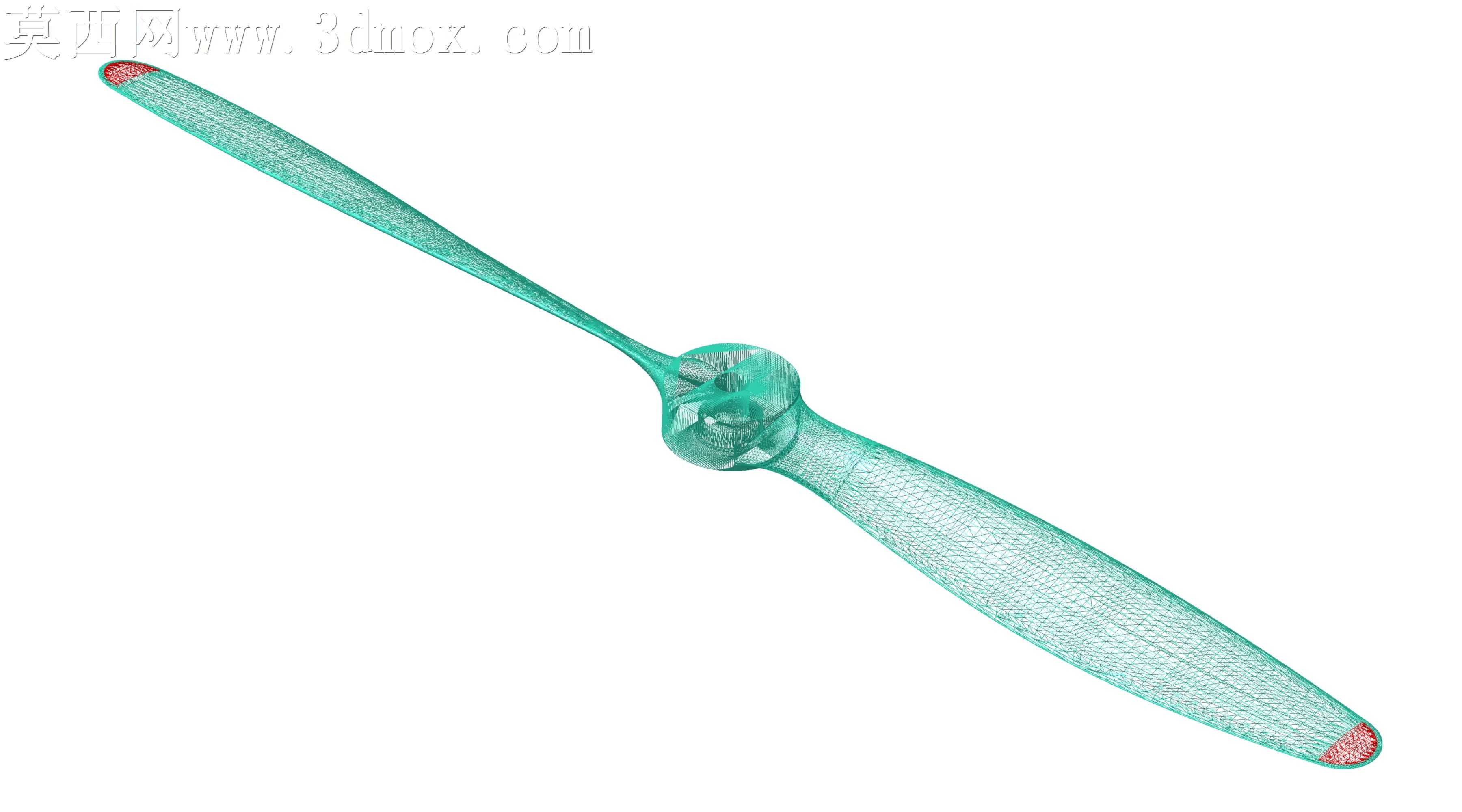

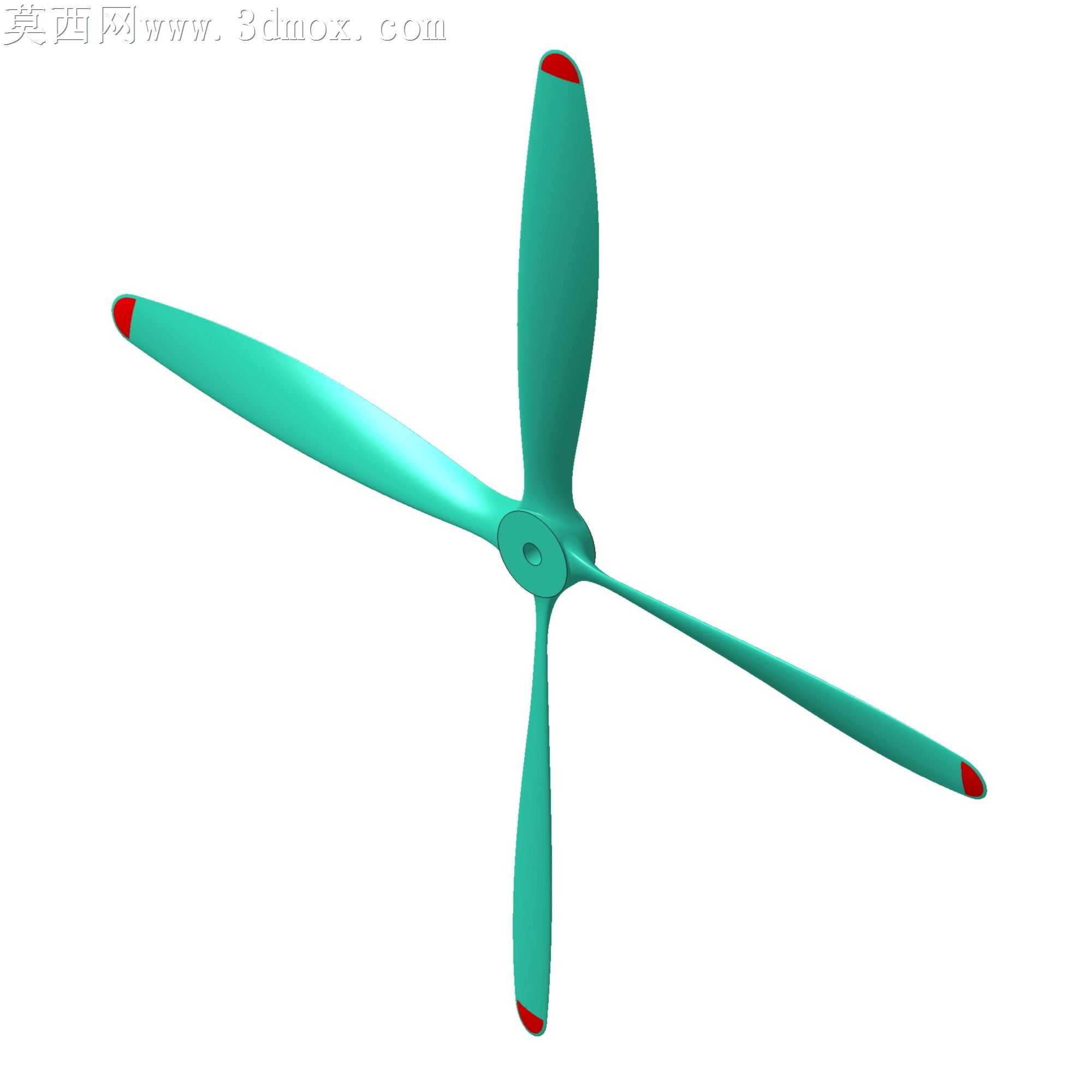

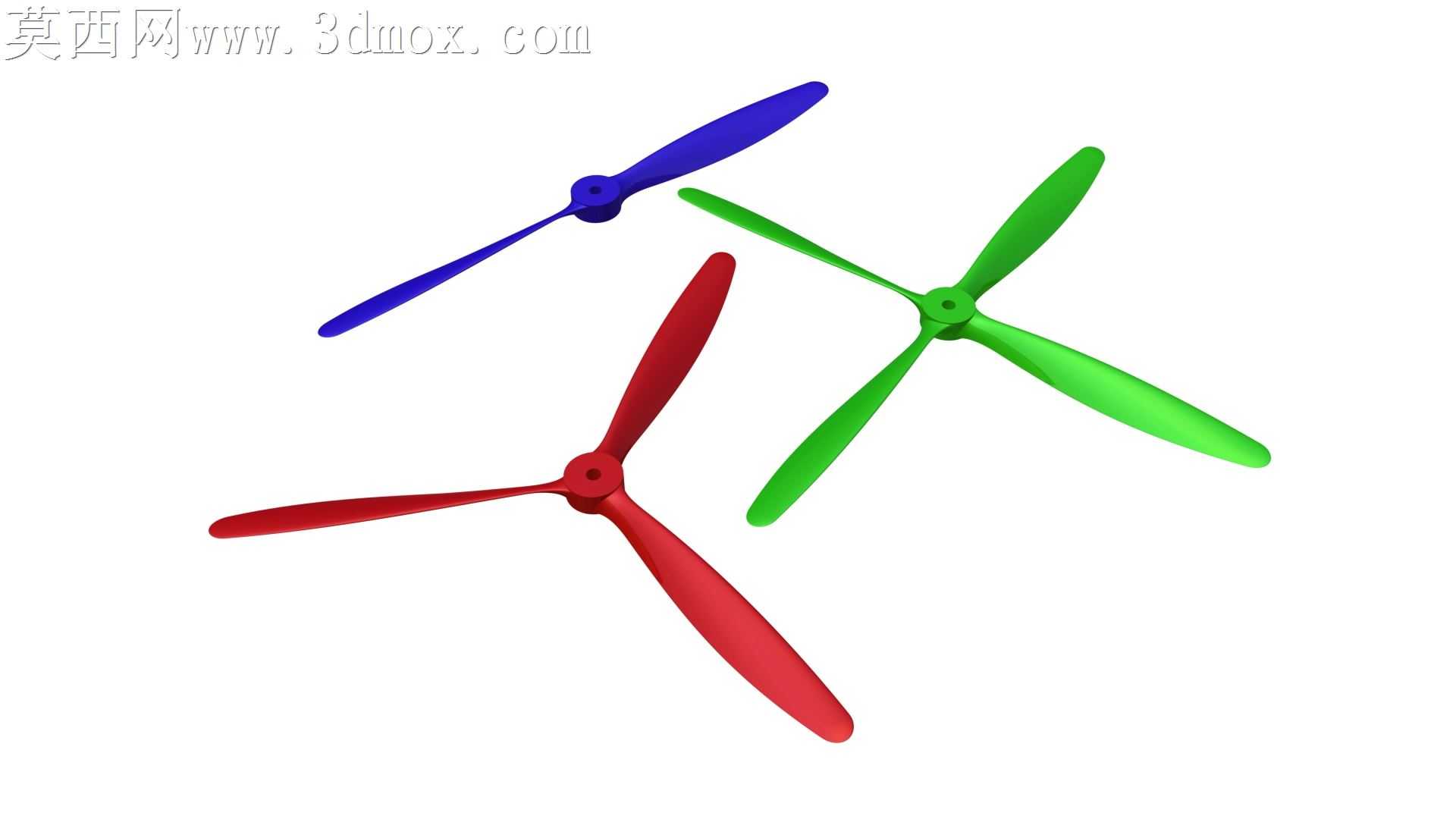

本作品为适配RC航空模型的螺旋桨三维设计成果，核心围绕直径316mm的规格参数展开，覆盖2叶、3叶、4叶三种不同桨叶数量的构型方案，可适配不同动力输出、拉力需求的航模使用场景。建模过程严格遵循航空螺旋桨的气动设计逻辑，首先完成桨毂核心结构的参数化搭建，精准还原中心安装孔的定位尺寸、桨叶与桨毂的连接过渡曲面，保证安装位的适配精度，避免装配干涉问题。桨叶部分以成熟的航空翼型为基础截面，从桨根到桨尖完成翼型的渐变扭转设计，沿展向设置多个控制截面，每个截面匹配对应位置的弦长、安装角、厚度参数，还原真实螺旋桨的气动扭转规律，保证不同半径位置的桨叶切面都能处于合理的迎角区间，提升气动效率。建模过程中对桨叶前缘、后缘的曲面做了连续顺滑处理，避免出现曲率突变的折角，保证曲面的G2连续性，既符合真实螺旋桨的加工成型逻辑，也为后续的气动仿真、实物加工提供可靠的模型基础。渲染环节针对不同材质做了区分设置，桨毂部分采用哑光金属材质模拟铝合金加工质感，桨叶部分采用哑光复合材料质感还原碳纤维或木质螺旋桨的视觉效果，搭配工程制图视角的线稿渲染，清晰展示各部分的尺寸标注、截面位置、投影视图关系。设计过程中同步输出了完整的二维工程视图，包含主视、侧视、不同桨叶数量的端面视图，以及沿桨叶展向的多个翼型截面位置标注，可直接对接3D打印、数控铣削等加工方式，制作实物航模配件。整套模型的结构设计兼顾了气动性能与结构强度，桨根位置做了加厚过渡处理，避免高速旋转时出现应力集中断裂问题，桨尖位置做了收窄修型，降低旋转过程中的翼尖涡流损耗，整体参数可根据实际动力需求做快速调整，适配不同量级的航模飞机使用。
