端面齿式电机轴连接耦合件结构

做传动结构设计快十二年，经手的电机连接方案没有一百也有八十，这种端面齿式的耦合结构，是我在中小功率伺服、步进电机输出端做刚性连接时最常复用的结构形式，比普通平键连接的对中性好太多，也不像膜片联轴器那样需要预留轴向补偿空间，在紧凑安装空间的小型自动化设备里适配性极强。

先从实际应用场景说，这类耦合件大多用在3C装配工位的小型旋转轴、桌面级点胶设备的转头驱动、小型输送线的驱动端对接，还有部分航模、小型电动工具的动力输出衔接，这些场景的共性是安装空间局促，电机输出轴和负载端的同轴度要求高，传递的扭矩不算大但需要杜绝连接间隙，普通的顶丝式轴套在频繁正反转的工况下容易松动，平键连接又会因为键侧间隙存在回程误差，这种端面带径向齿的耦合结构刚好能解决这些痛点。

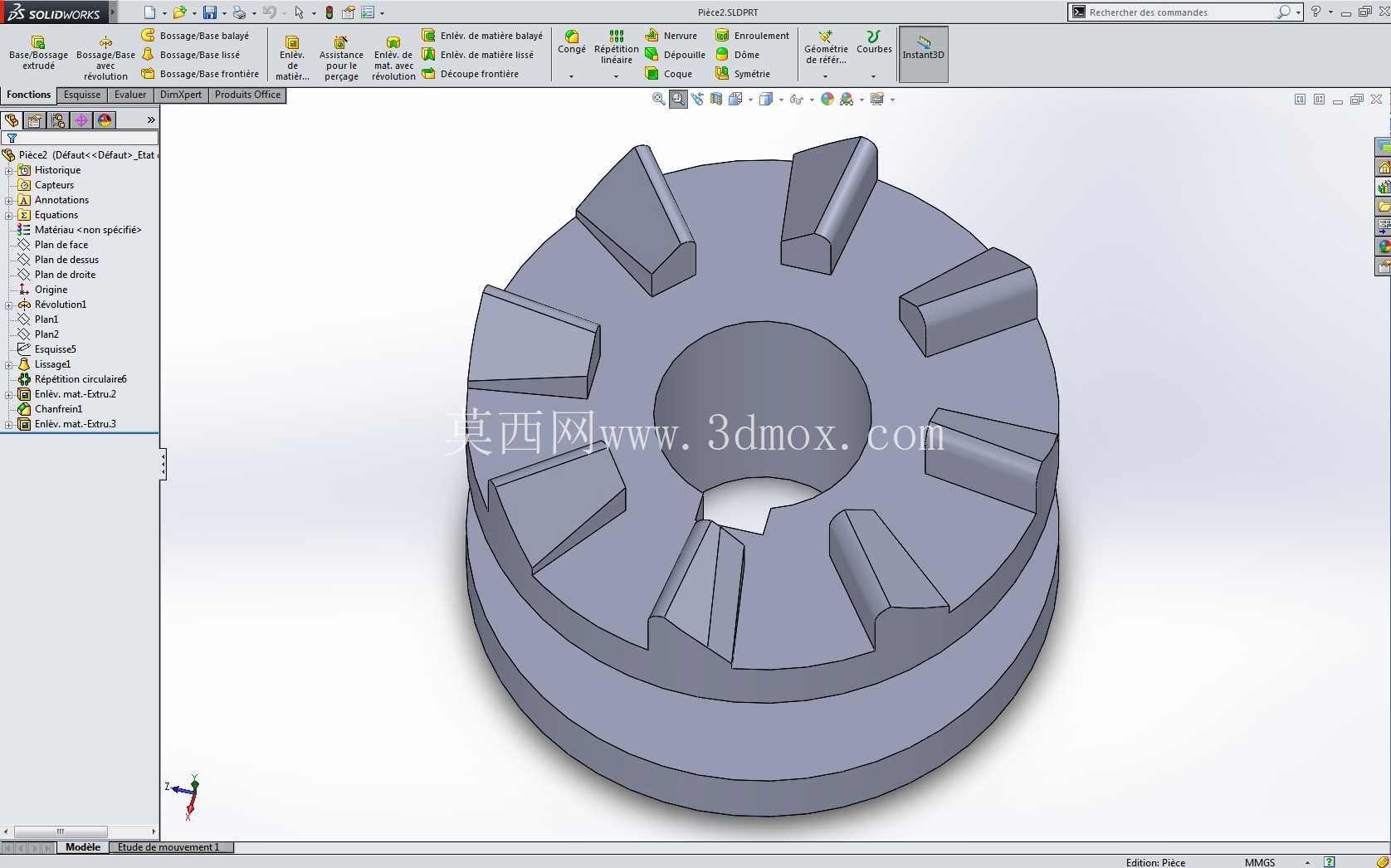

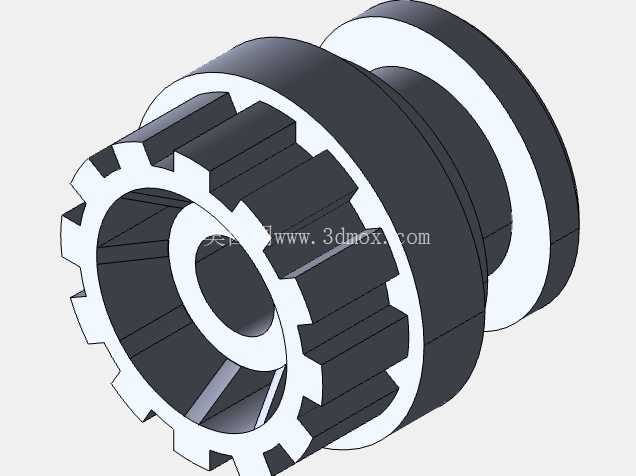

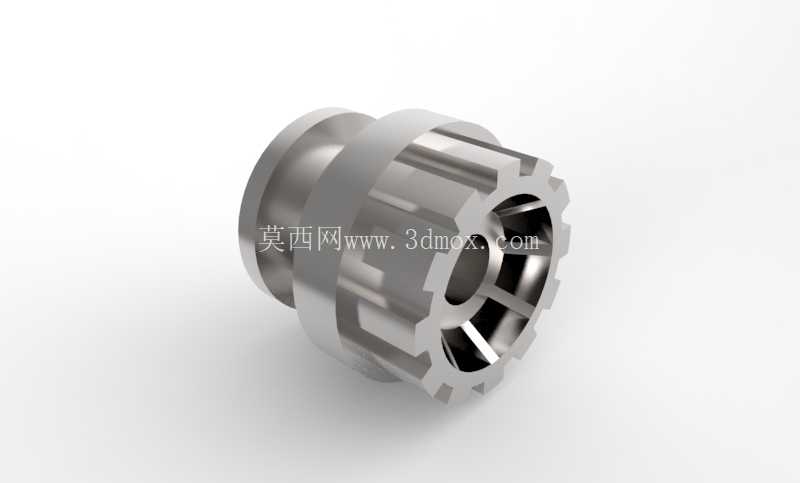

从功能特性上拆解，这个耦合件采用双层阶梯圆柱结构，下层是直径更大的定位基座，上层圆周均匀分布10个梯形径向凸齿，齿的侧面做了3度左右的拔模斜度，一方面是加工时方便脱模或者铣削退刀，另一方面两个耦合件对接时，齿侧斜面能起到自动导正的作用，哪怕安装时两个轴存在微小的角度偏差，锁紧螺栓拉紧后齿面会自动滑入配合位，把同轴度误差修正到0.02mm以内。中心的通孔是轴安装孔，孔壁上开的缺口是顶丝让位槽，安装时电机轴插入中心孔后，紧定螺钉从缺口位置顶在电机轴的铣扁位上，既能传递周向扭矩，也能防止耦合件轴向窜动，比光孔顶丝的连接可靠性高至少三倍，不会因为频繁启停出现轴孔打滑的问题。

当初画这个结构的时候，最先敲定的是齿的数量和齿形参数，一开始试过8个齿的方案，算下来单个齿的接触面积太大，两个耦合件啮合时如果有微小的加工误差，会出现齿顶顶住无法完全贴合的问题，后来改成10个齿，单个齿的周向宽度收窄到3.2mm，齿高做4mm，齿侧间隙留0.05mm，既保证了足够的齿面接触强度来传递扭矩，又不会因为加工公差导致装配卡滞。然后是安装边界的尺寸设定，下层基座的直径比上层齿根圆大6mm，这个台阶面是安装定位面，装配时贴紧负载端的连接法兰面，能保证耦合件的端面跳动控制在0.01mm以内，中心轴孔的公差选H7，适配市面上常见的6mm、8mm直径的小型电机输出轴，整体轴向高度控制在15mm以内，哪怕是安装空间只有20mm的狭小工位，也能轻松塞进去，不需要额外给连接结构预留避让空间。

实际选型的时候要注意，这种耦合件属于刚性连接结构，不适合用在存在大幅径向跳动或者轴向窜动的轴系上，要是负载端存在冲击载荷，最好在齿面做淬火处理提升表面硬度，不然频繁正反转的冲击容易把齿面打毛，时间长了就会出现传动间隙。我之前在做小型分拣转盘的驱动结构时，一开始没给齿面做硬化处理，设备连续跑了三个月就出现齿面磨损，转盘定位精度掉了0.1度，后来把齿面高频淬火到HRC45，同样工况下跑了两年多都没出现磨损问题。另外安装的时候不要把螺栓锁得太死，要留一点点轴向预紧间隙，大概0.03mm就够，不然电机运转发热导致轴伸长，会把两个耦合件的齿面顶死，增加额外的运转阻力，严重的话还会把电机轴承憋坏。

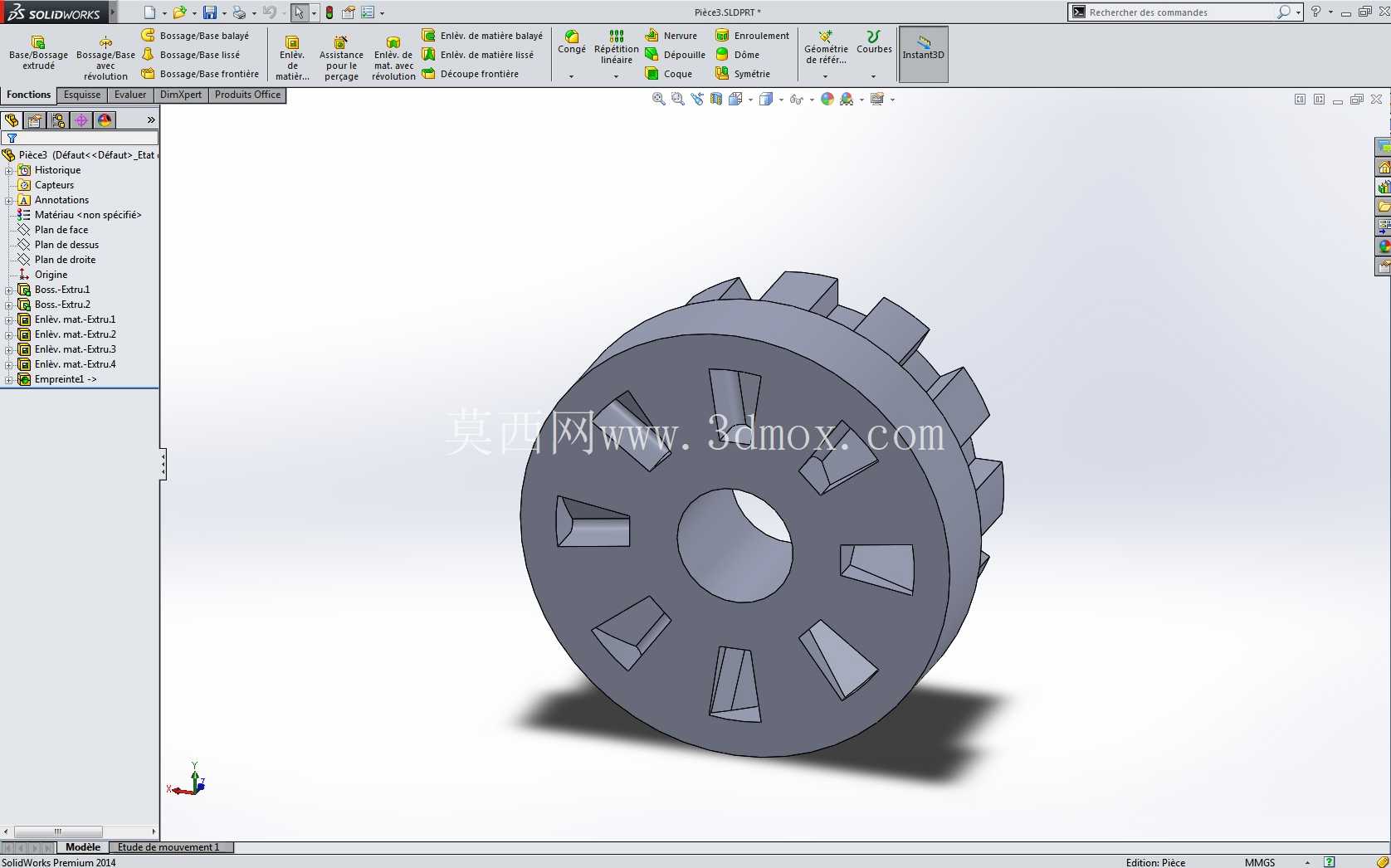

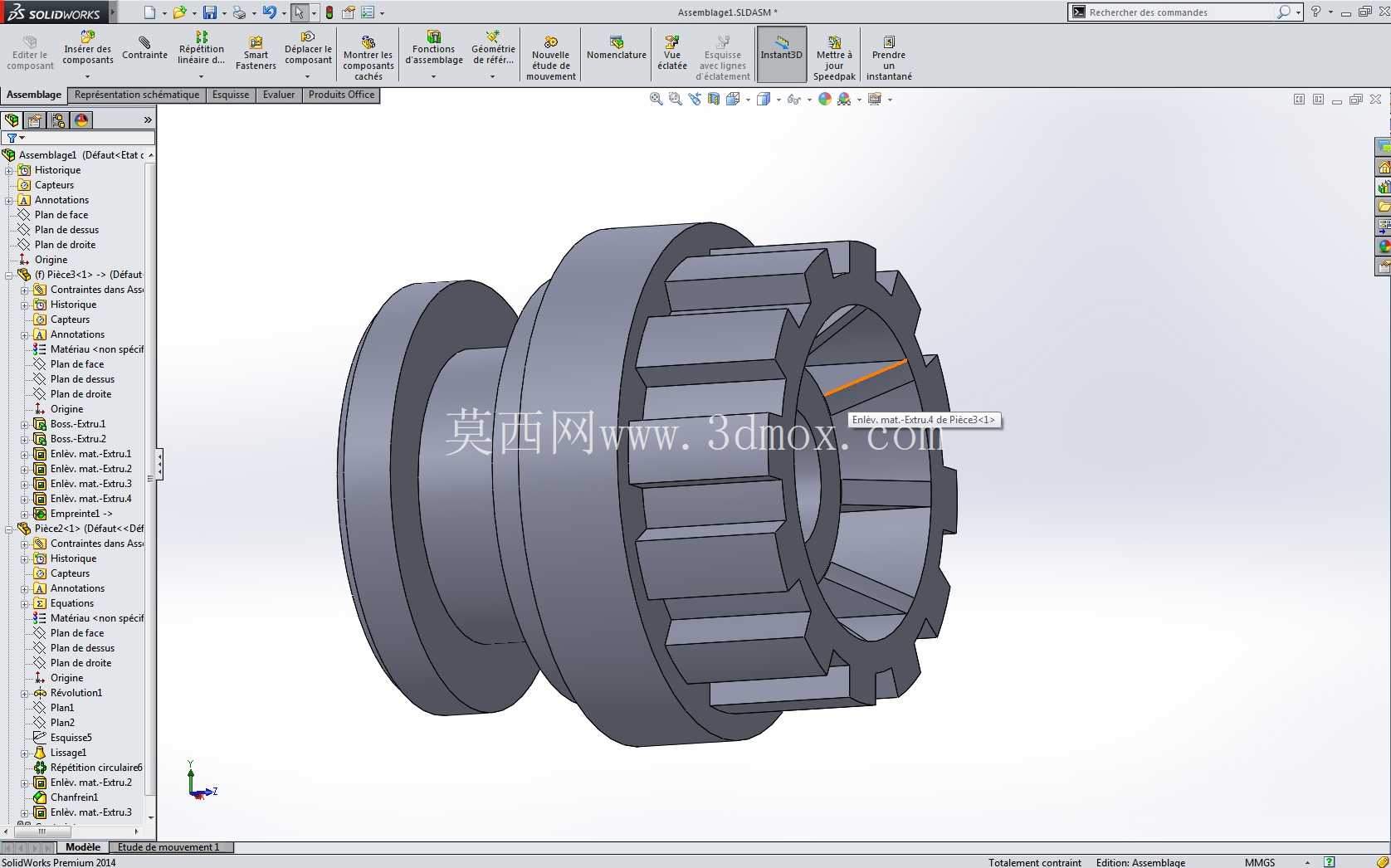

从建模逻辑上来说，画这个结构的时候优先画中心轴孔和下层基座的定位基准，所有的尺寸都以中心孔的轴线为基准来标注，齿形部分用圆周阵列来做，先画单个齿的草图，拉伸凸台后做拔模，再阵列10个，最后切出顶丝让位缺口，这样建模的好处是后续改参数的时候，只要改中心孔直径、齿的数量或者整体外径，所有特征都会跟着更新，不用重新画齿形，能省不少改图的时间。工程图出图的时候要重点标注齿的分度圆直径、齿侧斜度、中心孔的圆柱度，还有下端面和中心孔轴线的垂直度，这些形位公差直接影响耦合件装配后的传动精度，要是垂直度超差，两个耦合件啮合的时候会出现齿面单边接触，运转时不仅噪音大，还会加速齿面磨损。

很多刚入行的工程师做电机连接结构的时候，总喜欢选标准件联轴器，其实在很多紧凑安装的场景下，这种定制的端面齿耦合件比标准联轴器的适配性更好，成本还不到标准膜片联轴器的三分之一，只要根据实际传递的扭矩算好齿的接触强度，用普通45号钢加工就能满足绝大多数小型设备的使用需求，要是用在有腐蚀的环境里，换成304不锈钢材质就行，加工难度也不高，普通三轴铣床就能做，不需要特殊的加工设备，后期维护也方便，要是齿面真的磨损了，直接换一个耦合件就行，不用拆整个轴系，比那种一体式的联轴器维护成本低很多。
