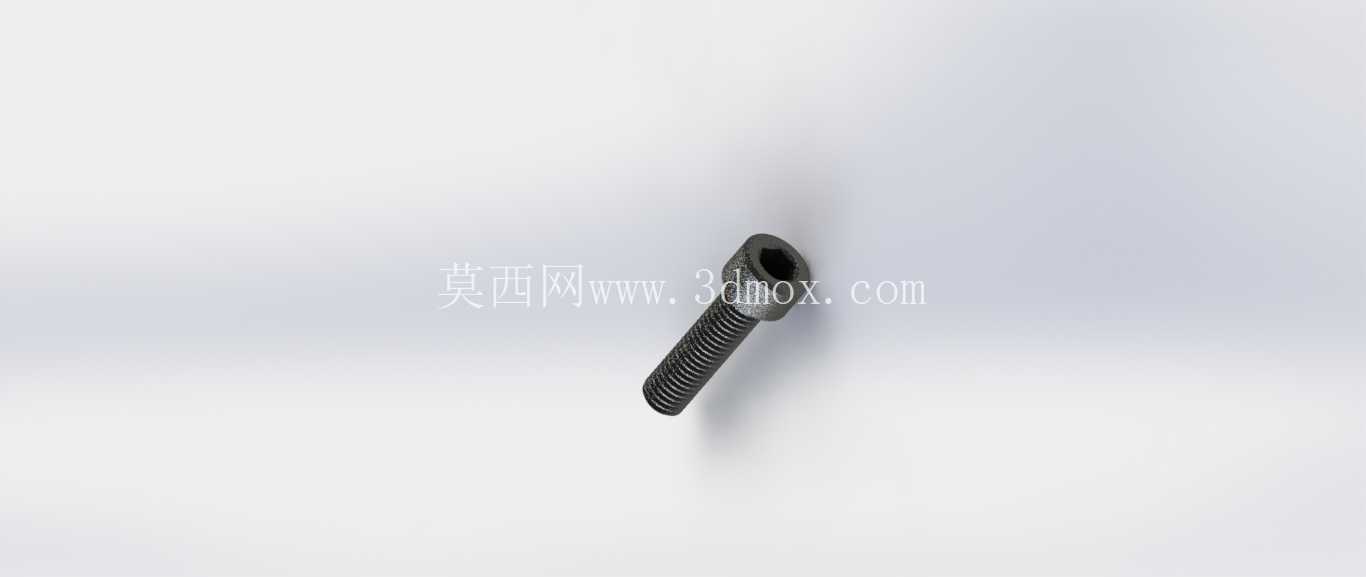

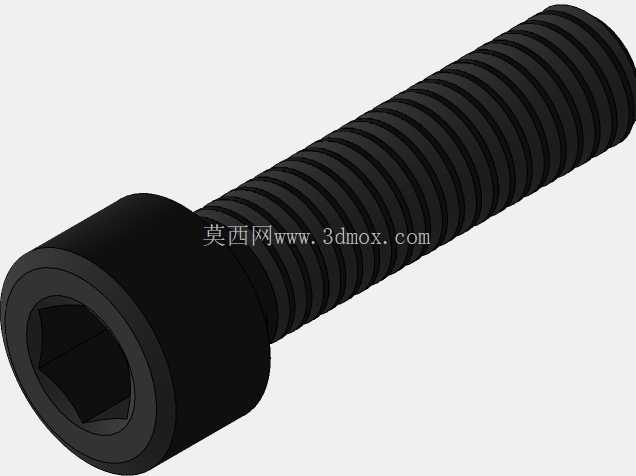

内六角头部带孔8×30艾伦螺栓结构

　　从实际选型适配的角度看，这款螺栓公称直径为8mm，螺杆有效长度30mm，螺纹段覆盖螺杆大部分长度，仅头部下方保留极短的无螺纹光杆段，适配厚度在22mm到28mm之间的被连接件叠层装配，安装时需要匹配M8的内螺纹底孔，或者配合螺母完成通孔类构件的锁紧。头部采用标准内六角驱动结构，相比外六角螺栓，内六角驱动可以在沉孔内完成安装，螺栓头部完全沉入被连接件表面以下，不会突出装配面，既可以降低设备外部的突出磕碰风险，也能在空间局促的安装位置完成拧紧作业，不需要预留外六角扳手所需的大回转空间。在各类需要可靠螺纹紧固、同时对防松有额外要求的装配场景中，这类头部带穿丝孔的内六角艾伦螺栓是十分常用的连接件，区别于普通内六角圆柱头螺栓，其头部径向预留的通孔是为了穿入防松铁丝，在多螺栓并排装配的工况下，可通过铁丝串联相邻螺栓的头部，实现机械锁止，避免设备运行过程中受振动、交变载荷影响出现螺栓回转松脱的问题，常见于轨道交通走行部、工程机械动力舱、高频振动的工业设备机架、精密测试工装的紧固点位。

　　设计这类螺栓的三维模型时，首先要明确螺纹的牙型参数，采用普通公制粗牙螺纹，牙距1.25mm，建模时需要还原真实的螺纹牙型轮廓，而不是用贴图代替螺纹结构，确保后续做装配干涉检查、有限元受力分析时，模型的几何特征可以准确参与计算。头部的穿丝孔位置需要严格居中于头部圆柱面，孔径匹配常用的防松铁丝直径，孔的轴线与螺栓轴线垂直相交，避免穿丝后出现铁丝别劲、无法拉紧的问题。头部与螺杆衔接的位置要做标准的退刀槽与圆角过渡，这个位置是螺栓受拉应力时的应力集中高发区，合理的圆角半径可以大幅降低应力集中系数，提升螺栓的疲劳强度，在交变载荷工况下减少断裂风险。

　　从安装边界来看，这款螺栓的头部外径为13mm，沉孔安装时需要预先加工直径13.5mm、深度8mm的沉头孔，保证头部可以完全沉入，内六角驱动孔的深度要满足标准扳手的插入深度，避免拧紧时出现扳手滑脱、拧花内六角孔的问题。螺杆末端做45度倒角，方便装配时快速对准螺纹孔，也能避免螺纹起始端的毛刺划伤内螺纹牙型。在实际工程应用中，这类螺栓的材质通常选用高强度合金结构钢，经过调质处理达到8.8级及以上强度等级，表面做发黑或者镀锌钝化处理，兼顾强度与防锈能力，部分有防腐要求的场景也会选用不锈钢材质加工。

　　建模过程中需要注意各个特征的几何公差要求，比如螺杆的圆柱度、头部与螺杆的同轴度、内六角孔与头部的位置度，这些参数直接影响螺栓的装配适配性，如果同轴度偏差过大，螺栓拧入后头部会出现偏斜，导致被连接件的压紧力分布不均，长期运行容易出现局部松动。另外头部的穿丝孔边缘要做微小倒角，避免穿入铁丝时孔口的锐边切断铁丝，影响防松效果。在做整机装配设计时，选用这款螺栓需要预留足够的扳手操作空间，虽然内六角扳手所需的操作空间比外六角扳手小，但仍要保证扳手可以垂直插入内六角孔，有足够的回转角度完成拧紧作业，对于空间特别局促的位置，还可以选用球头内六角扳手进行倾斜操作，但倾斜角度不能超过30度，避免打滑损坏驱动孔。这类带防松孔的螺栓相比普通螺栓，不需要额外加装防松垫圈、螺纹胶等辅助防松元件，通过机械锁止的方式实现防松，可靠性更高，尤其适合在高温、有油污、无法定期复紧螺栓的工况下使用，防松效果不会因为温度变化、油污侵蚀而失效。
