大功率集成LED光源散热基座结构设计

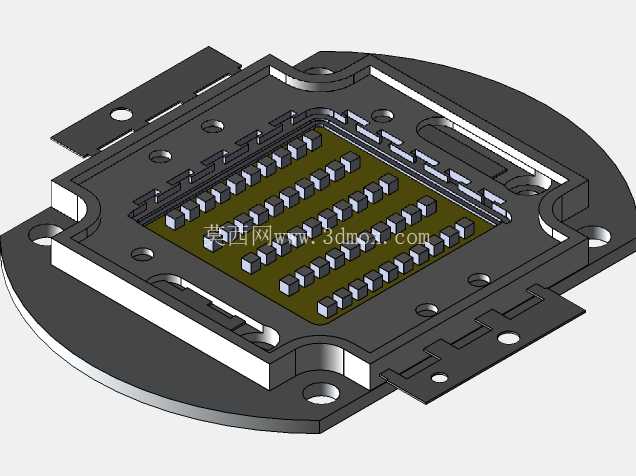

　　这款大功率集成光源的承载基座，核心服务于户外大功率照明、工业厂房投光、舞台聚光设备的光源固定与热传导需求，日常在50-100瓦功率区间的照明设备中应用极广，是集成COB光源模组的核心承载结构件。从结构设计逻辑来看，整个基座采用圆形安装底板搭配方形定位腔体的组合结构，圆形底板边缘预留了对称分布的安装通孔，可直接匹配常规投光灯、工矿灯的灯壳安装位，安装孔位的公差控制在±0.1mm范围内，能保证装配时与灯壳散热面完全贴合，避免出现装配间隙导致热阻升高。

　　方形定位腔体的内壁设置了多级定位台阶，最内侧的台阶用于贴合LED芯片基板的底面，保证芯片基板安装后平面度误差不超过0.05mm，避免芯片因受力不均出现隐裂问题；腔体四周的弹性压片结构采用悬臂式设计，压片端部做了圆弧过渡处理，装配时不需要额外打胶固定，依靠压片的弹性形变即可将芯片基板牢牢压在散热基准面上，同时也能抵消不同材质间热胀冷缩产生的应力差，避免长期高低温循环后出现基板松动、接触不良的问题。基座上的引脚定位槽采用等间距矩阵排布，槽位宽度与LED模组的供电引脚宽度做了间隙配合设计，单边间隙控制在0.08mm，既可以方便引脚快速插入对位，又能避免引脚歪斜导致的焊接虚接问题，槽位底部做了避空设计，不会与引脚焊接点产生干涉。

　　从安装边界来看，整个基座的圆形底板直径适配市面上绝大多数100瓦以内投光灯的灯头安装尺寸，方形腔体的深度刚好覆盖LED芯片基板的厚度，装配后芯片基板表面与基座上表面齐平，不会突出基座平面影响后续光学透镜的安装，透镜安装位的定位凸台设置在腔体外侧，与透镜的定位凹槽一一对应，装配时不需要额外调整角度即可保证光学中心与光源中心重合，减少后期光学调试的工作量。散热接触面的表面粗糙度设计要求达到Ra1.6，这样在涂抹导热硅脂后可以最大化降低接触热阻，让LED芯片工作时产生的热量能够快速传导到后端的散热鳍片上，保证芯片结温控制在合理区间，延长光源的整体使用寿命。

　　基座两侧的延伸定位片上额外设置了两个定位孔，可用于自动化生产线上的工装定位，在SMT回流焊工序中，可通过定位孔将基座固定在工装载板上，避免焊接过程中基座移位导致的焊接不良。整个结构没有多余的冗余设计，所有的结构特征都服务于定位、散热、装配三个核心需求，在保证结构强度的前提下尽可能压缩了基座的整体厚度，能够有效降低整灯的装配高度，适配更多紧凑型的照明设备结构设计。在实际选型应用中，这款基座可以直接替换同功率段的传统光源基座，不需要修改原有灯壳的安装孔位，替换成本极低，同时弹性压片的固定方式相比传统螺丝固定的结构，装配效率提升40%以上，也避免了螺丝锁附时压力过大压碎陶瓷基板的问题。针对户外使用场景，基座的材质选用导热系数较高的铝合金材质，表面做了阳极氧化处理，既可以提升表面的耐腐蚀性能，又能避免长期使用后表面氧化导致接触热阻升高，氧化层的厚度控制在8-12μm，不会过度影响热量的传导效率。引脚部分的定位槽做了倒角处理，在自动化插装引脚时可以起到导向作用，减少插装时的卡滞问题，适合大批量自动化生产线的装配需求。
