G9灯座组装结构三维设计

在室内照明、商用展示照明以及小型设备指示照明的场景里，G9规格的灯座是适配插脚式LED光源的核心连接部件，其结构合理性直接决定了光源安装的便捷性、使用过程中的接触可靠性以及长期通电的安全性能。做这个结构设计的时候，首先要考虑的是现场安装的实际操作边界，很多灯具内部的布线空间非常局促，灯座的整体外径不能过大，否则会挤占灯壳内部的走线空间，同时安装螺纹段的长度要适配常见的薄金属灯板、塑料灯座安装板的厚度，既不能因为螺纹过短导致固定螺母无法锁紧，也不能因为螺纹过长突出安装面过多，影响光源插装后的整体美观度。

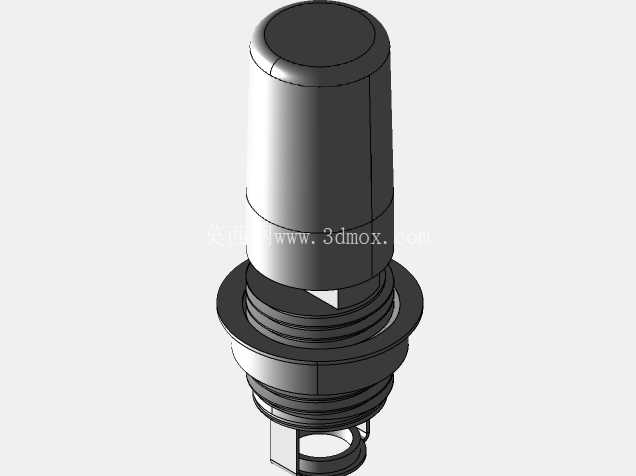

从结构分层来看，最上端的绝缘筒体是容纳G9光源插脚接触弹片的核心腔体，筒体内部的卡槽尺寸要严格匹配G9光源两个插脚的中心距，弹片的折弯角度经过反复校核，既要保证光源插脚插入后有足够的接触压力，避免通电过程中出现接触不良打火的问题，又不能让插装阻力过大，导致现场更换光源的时候需要用过大的力气按压，造成光源玻璃壳体破损。筒体外侧的多级台阶结构，一方面是为了增加绝缘壳体的结构强度，避免注塑成型后出现收缩变形，另一方面也能在安装的时候和安装板的定位沉台形成配合，起到周向防转的作用，不需要额外增加定位销结构，就能避免灯座在拧紧固定螺母的时候跟着转动扯断内部接线。

中间的法兰盘结构是整个灯座的安装定位基准，法兰盘的下平面要保证足够的平面度，和安装板表面贴合的时候不会出现缝隙，既能阻挡安装板外侧的灰尘、水汽顺着安装孔进入灯壳内部，也能在锁紧螺母的时候让受力均匀分布，不会因为局部应力集中导致塑料壳体开裂。法兰盘下方的外螺纹段采用标准细牙螺纹，螺纹的大径、中径公差控制在合理范围，和市面上通用的锁紧螺母适配性强，不需要定制专用的固定件，能有效降低批量生产的配件采购成本。螺纹段下方的接线腔体，设计了两个独立的接线柱卡位，电源线从腔体底部的穿线孔进入后，可以直接卡在接线端子上，不需要额外做绕线处理，接线完成后腔体内部预留了足够的空间容纳线芯余量，不会出现合盖的时候线芯被挤压破损造成短路的问题。

做组装结构设计的时候，特意把各个零件的装配顺序做了优化，先把接触弹片卡入上端绝缘筒体的卡槽内，再把接线端子从筒体下方穿入和弹片尾部铆接固定，之后把整个内芯组件从法兰盘上方压入外壳主体，最后扣上底部的接线端盖即可完成整个灯座的组装，整个装配过程不需要复杂的工装夹具，工人手工就能完成组装，单组产品的装配耗时能控制在十秒以内，非常适合流水线批量生产。同时各个配合面都设计了对应的防呆结构，弹片装反、内芯压入方向错误的时候都无法装配到位，能有效避免生产过程中出现装反导致的不良品。

在安装边界的校核上，整个灯座组装完成后的总高度控制在常规灯具的预留空间范围内，光源插装完成后，灯座尾部不会突出灯具后盖的安装平面，不需要额外在灯壳上做避让沉孔。穿线孔的尺寸适配常规的0.5平方、0.75平方照明电源线，线皮穿过的时候有轻微的过盈量，能起到一定的拉线防护作用，避免安装布线的时候拉扯电源线把接线端子扯松。绝缘壳体的壁厚经过反复调整，既满足电气绝缘的安全距离要求，不会出现高压击穿的风险，又不会因为壁厚过大造成材料浪费，同时注塑成型的时候冷却均匀，不会出现表面缩痕、内部气泡等成型缺陷。

实际使用场景中，这类灯座经常会面临长时间通电升温的情况，所以结构设计的时候在筒体侧壁预留了细微的散热间隙，光源工作产生的热量可以顺着间隙向外散发，不会让热量全部积聚在绝缘腔体内部加速塑料件老化，有效延长产品的整体使用寿命。接触弹片采用弹性好的铜质材料，表面做镀镍处理，既能保证良好的导电性能，又能避免长期使用出现氧化锈蚀导致接触电阻变大的问题，反复插拔光源也不会出现弹性失效的情况。
