高精度数显游标卡尺工业测量工具

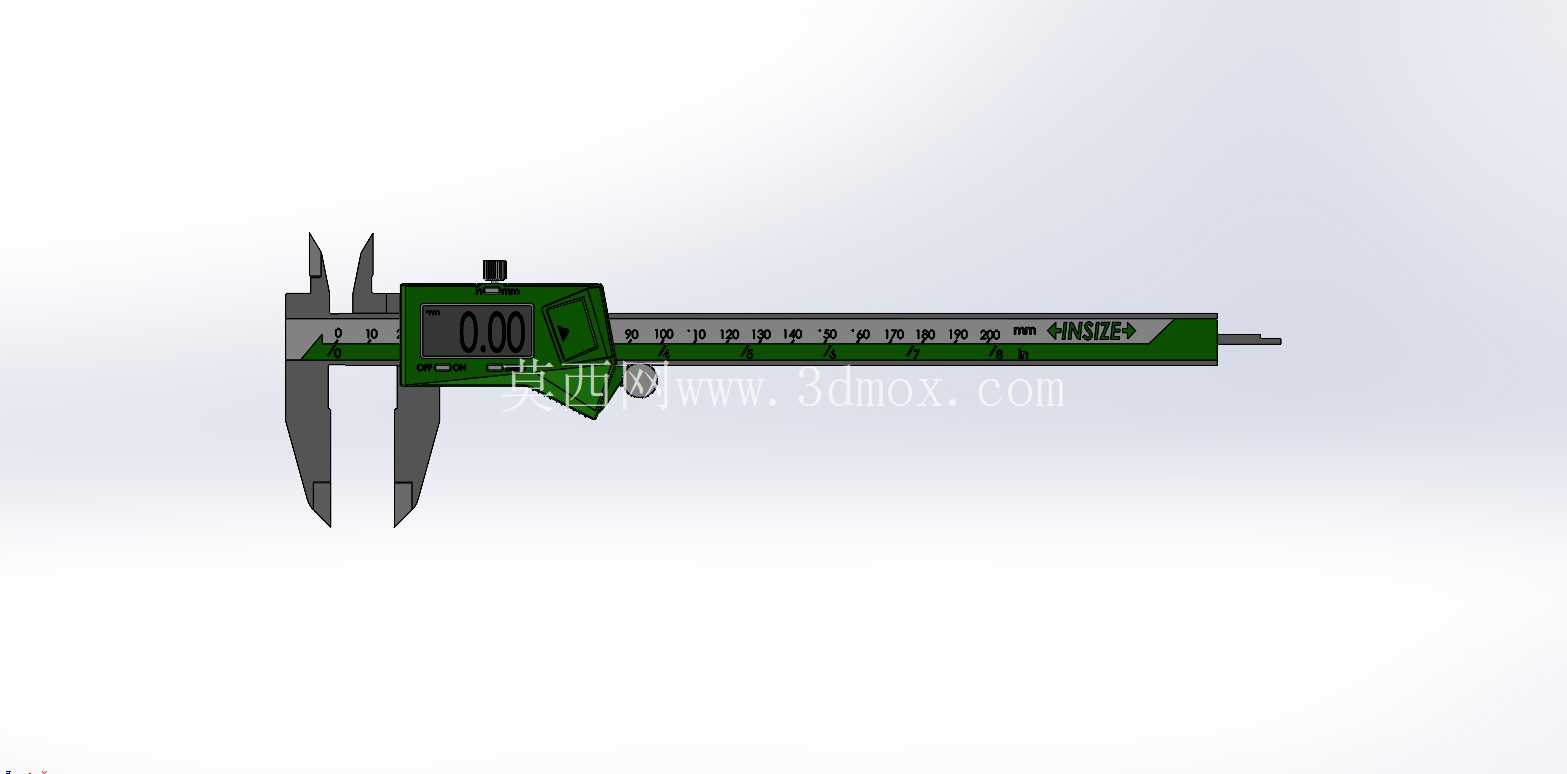

　　在机械加工现场、五金质检工位、模具修配车间乃至职业院校的实训操作台，数显游标卡尺始终是出镜率最高的接触式长度测量器具，这款数显卡尺的三维建模完全围绕一线测量的实际使用逻辑搭建，没有多余的装饰性结构，每一处造型都对应真实的功能需求。从实际使用场景来看，这类卡尺覆盖的测量维度非常全面，外测量爪可直接夹持工件外径、板材厚度、零件外形尺寸，内测量爪能够伸入孔槽测量内径、槽宽，尾部的深度测量杆可探出测量盲孔深度、台阶高度差，完全替代传统机械式游标卡尺的全部功能，同时规避了人工读游标刻度产生的视差误差，哪怕是刚入岗的质检人员，经过简单培训就能快速读取准确数值。

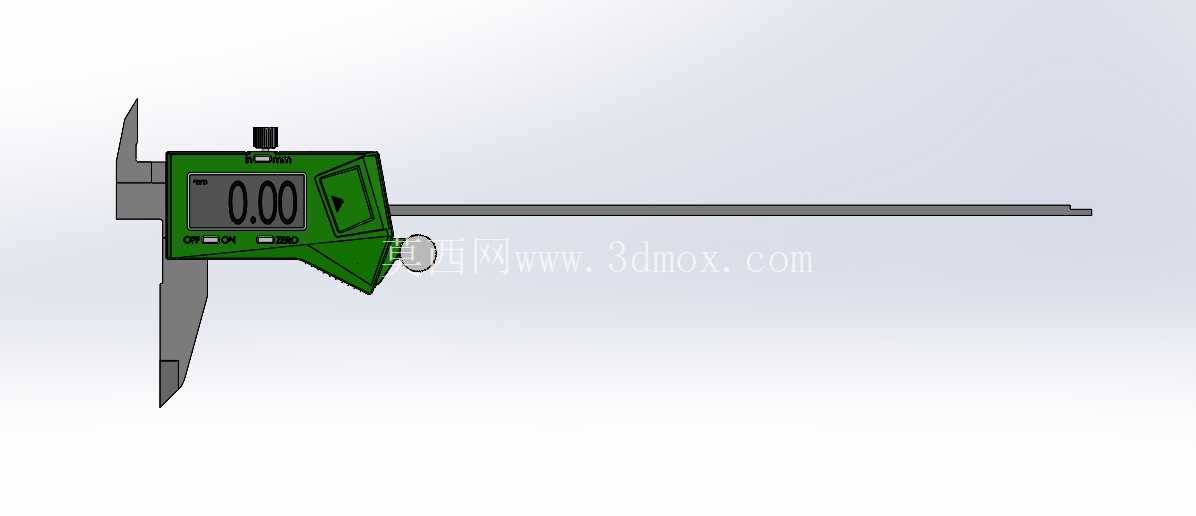

　　从设计思路上拆解，建模时首先还原了尺身的基准平直度，作为整个测量系统的基准载体，尺身的导轨面做了等截面的平直结构，保证尺框滑动时无卡滞、无旷量，滑动过程中量爪的平行度始终保持在测量精度允许的公差范围内；数显模块的位置设置在尺框正面最便于观测的区域，显示屏做了略微内凹的防护结构，避免车间内的铁屑、切削液飞溅直接磕碰屏幕，显示屏旁设置的归零按键位置刚好贴合拇指操作范围，测量人员单手持尺时，拇指推动尺框滑动到测量位置，无需调整手势就能按下按键完成相对测量的归零操作，适配批量零件快速检测的操作节奏。

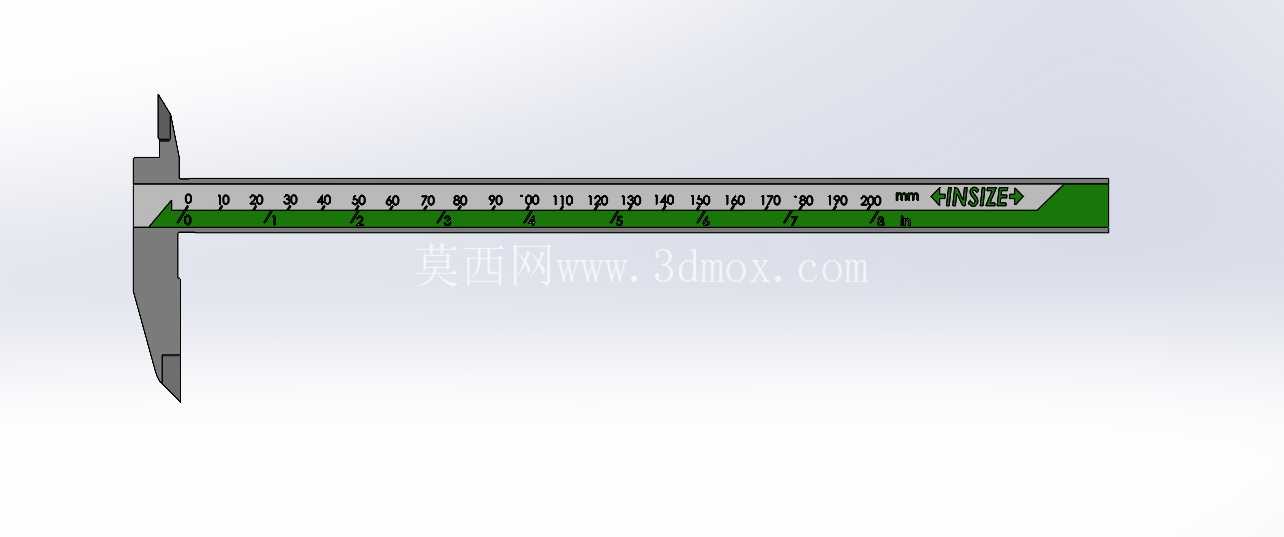

　　尺身的刻度标识做了双单位的对应建模，公制刻度的分度间距严格按照真实量具的标注逻辑排布，同时保留了品牌标识的安装位，还原量产量具的外观细节；量爪的刃口部分做了微小的倒角处理，既避免尖锐刃口划伤工件表面，也能保证测量时量爪与工件被测面充分贴合，减少测量力带来的系统误差。从安装与尺寸边界来看，这款卡尺的整体长度适配0-150mm的常用测量量程，闭合状态下整体轮廓规整，可直接放入通用的卡尺防护盒内收纳，不需要额外定制存储工装；尺框侧面的锁紧装置建模还原了真实的锁紧结构，当测量人员需要锁定测量数值进行比对时，拨动锁紧拨片就能固定尺框与尺身的相对位置，不会因为手持移动出现尺框滑移导致数值变动。深度测量杆与尺身端面的齐平度在建模时做了基准对齐，当尺身端面贴合工件基准面时，深度杆刚好与基准面齐平，保证深度测量的起始基准准确，不会出现基准偏移带来的测量误差。数显模块的外壳做了防滑的纹理设计，对应实际产品的防滑握持结构，即便手上沾有少量切削液或润滑油，也能稳定持尺完成测量操作；电池仓的位置设置在数显模块的侧方，不需要拆解尺身就能完成电池更换，适配车间现场快速维护的需求。

　　不同于实验室用的高精度台式测量设备，这类数显卡尺的设计始终围绕便携、快速、通用的核心需求，建模过程中没有为了外观效果牺牲结构的合理性，所有的圆角、倒角、凸起结构都对应真实的使用功能：量爪与尺身的连接位置做了加强结构，避免频繁测量导致量爪变形影响精度；尺身尾部做了轻微的圆弧收边，避免持尺时尾部棱角硌伤手掌；滑动尺框的内侧做了与尺身导轨匹配的导向槽，保证滑动过程中数显模块的读数头始终与尺身的感应栅格保持恒定间距，不会因为滑动倾斜出现读数跳数的问题。在工装夹具的调试现场，操作人员常常用这类卡尺快速测量夹具的定位块间距、工件的装夹伸出长度；在五金来料检验环节，质检人员可以用它快速完成冲压件、机加工件的尺寸抽检，不需要复杂的设备调试，拿起来就能完成测量；甚至在3D打印件的后处理检测、学生的金工实训操作中，这类数显卡尺都是最基础也最可靠的测量工具，建模时还原的每一处细节，都对应着真实使用场景下的操作需求，没有冗余的设计，完全服务于精密长度测量的核心功能。
