机械式百分表刻度指示器三维结构

这款百分表刻度指示器的三维结构完整还原了机械式接触式测量量具的核心构造，在机加工现场的尺寸校验、形位公差检测环节是一线操作人员离不开的常用工具。日常生产中，不管是车床加工后的轴类零件圆跳动检测、铣床装夹时的工件找正，还是装配环节的配合间隙测量、工装夹具的位置精度校准，都能看到这类量具的使用身影，它依靠测杆的直线位移通过内部齿轮传动机构放大，转化为表盘指针的回转运动，最终将微小的尺寸变化直观呈现在刻度盘上，让操作人员快速读取测量数值。

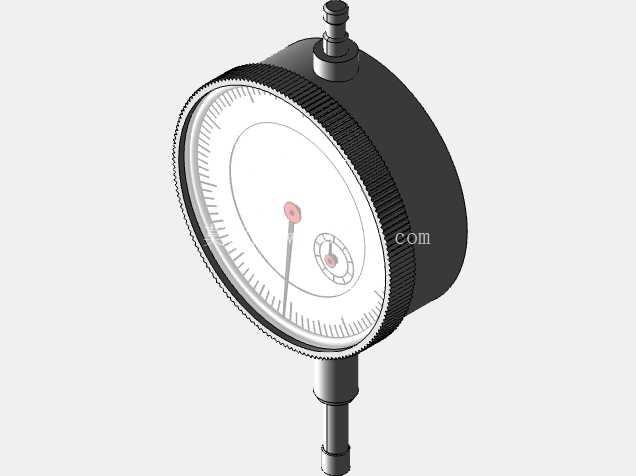

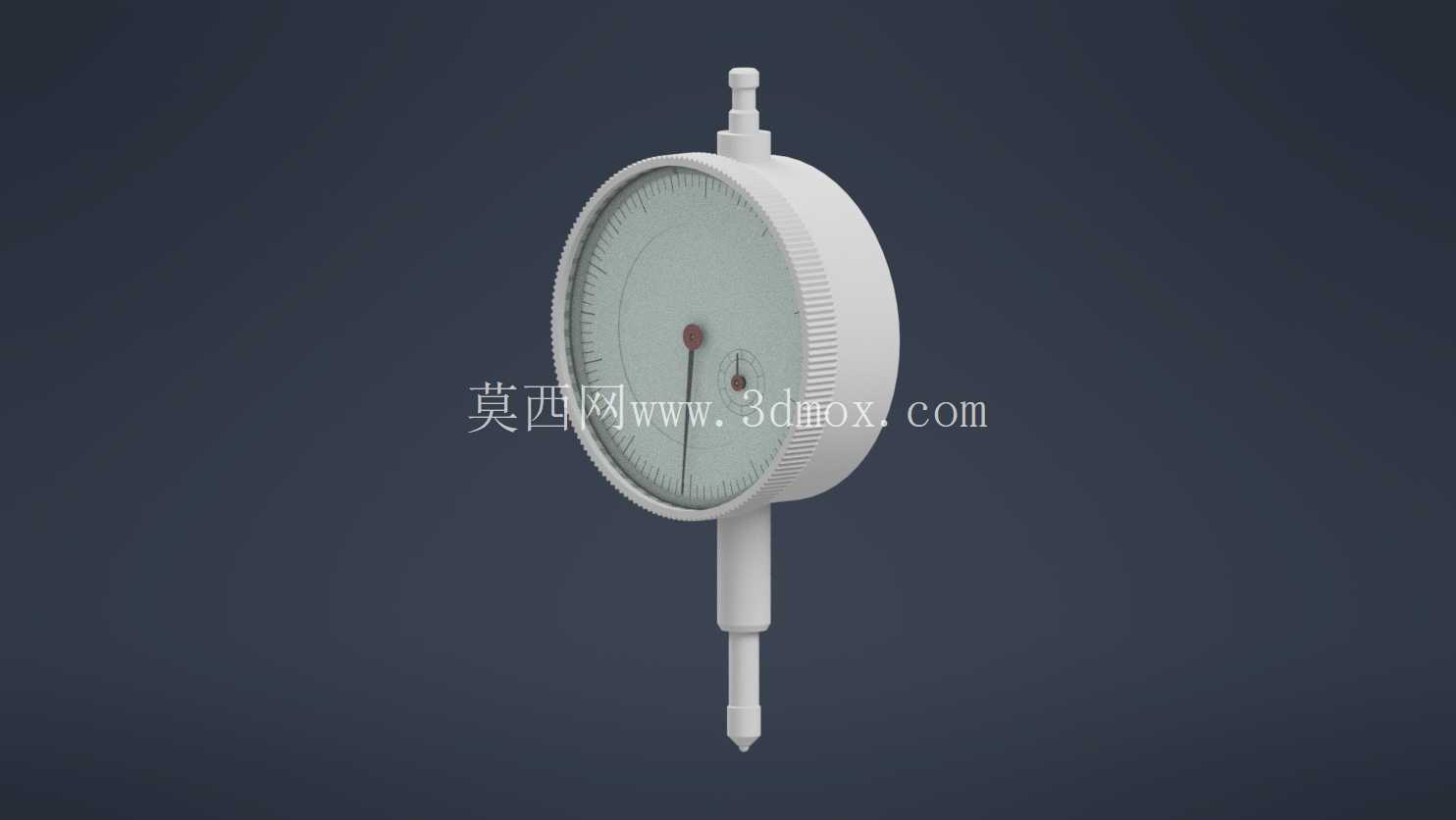

从结构设计逻辑来看，这款模型完整呈现了百分表的几个核心功能区段：顶部的测杆夹持端采用标准轴颈结构，适配市面上通用的磁性表架、专用表座的装夹孔径，安装时可以通过锁紧螺钉快速固定，也能根据测量需求调整表体的朝向与伸出长度，满足不同工位的观测视角要求。表体外壳采用带滚花纹理的圆周设计，实际使用中操作人员可以通过转动外圈实现表盘零位的快速调整，滚花的存在能增加手指转动时的摩擦力，即便手上沾有少量切削液或油污也能顺畅转动表圈，不会出现打滑的情况。

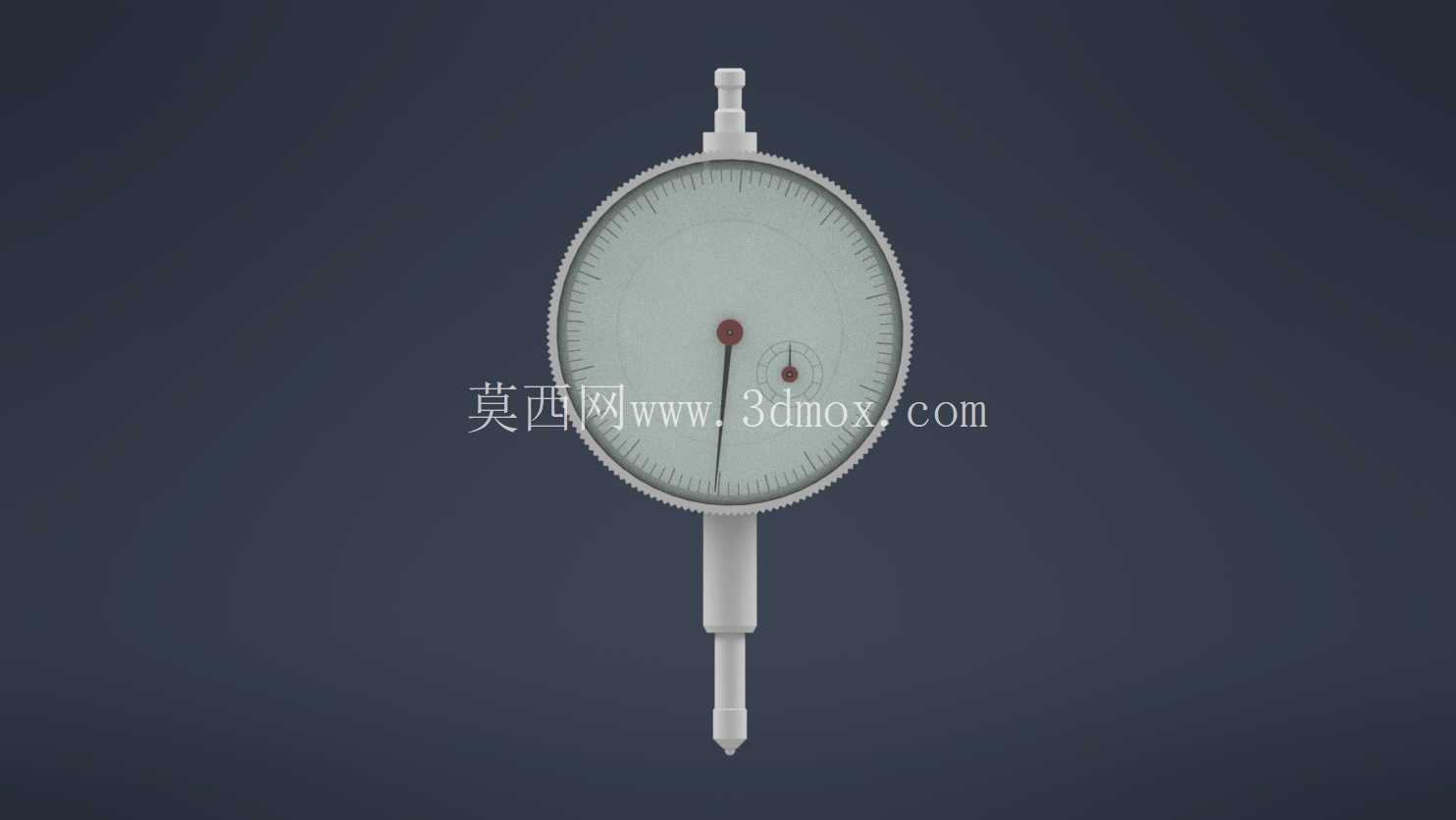

表盘区域的刻度设计遵循了机械式百分表的通用读数规则，主刻度盘沿圆周均匀分布100个分度格，每一格对应0.01mm的测量位移，配合小表盘的整毫米计数窗口，可以实现0-10mm量程范围内的连续测量，测头采用硬质合金材质的球状结构，既保证了长期接触测量的耐磨性能，也能减少测头与被测工件表面的接触应力，避免划伤精加工工件的表面。测杆部分采用精密导向结构，保证测杆在伸缩过程中始终保持直线运动，不会出现径向窜动影响测量精度，测杆与表体连接处的防尘密封结构也在模型中有所体现，能阻挡加工现场的切屑、粉尘进入表体内部，避免传动机构卡滞影响测量稳定性。

从安装边界尺寸来看，这款百分表的表体外径为通用的58mm规格，整体高度不含测头伸出部分约75mm，测杆的标准行程为10mm，装夹柄直径为8mm，完全适配现有工业现场的各类表架装夹接口，不需要额外制作过渡连接套就能直接投入使用。在建模过程中，结构设计人员特意还原了表圈与表体的配合间隙、指针的转动空间、测杆的导向段长度等细节，不管是用于量具类的教学演示模型制作，还是作为机加工工位布局的三维可视化素材，亦或是用于测量工装的配套结构设计参考，都能提供准确的结构参照。

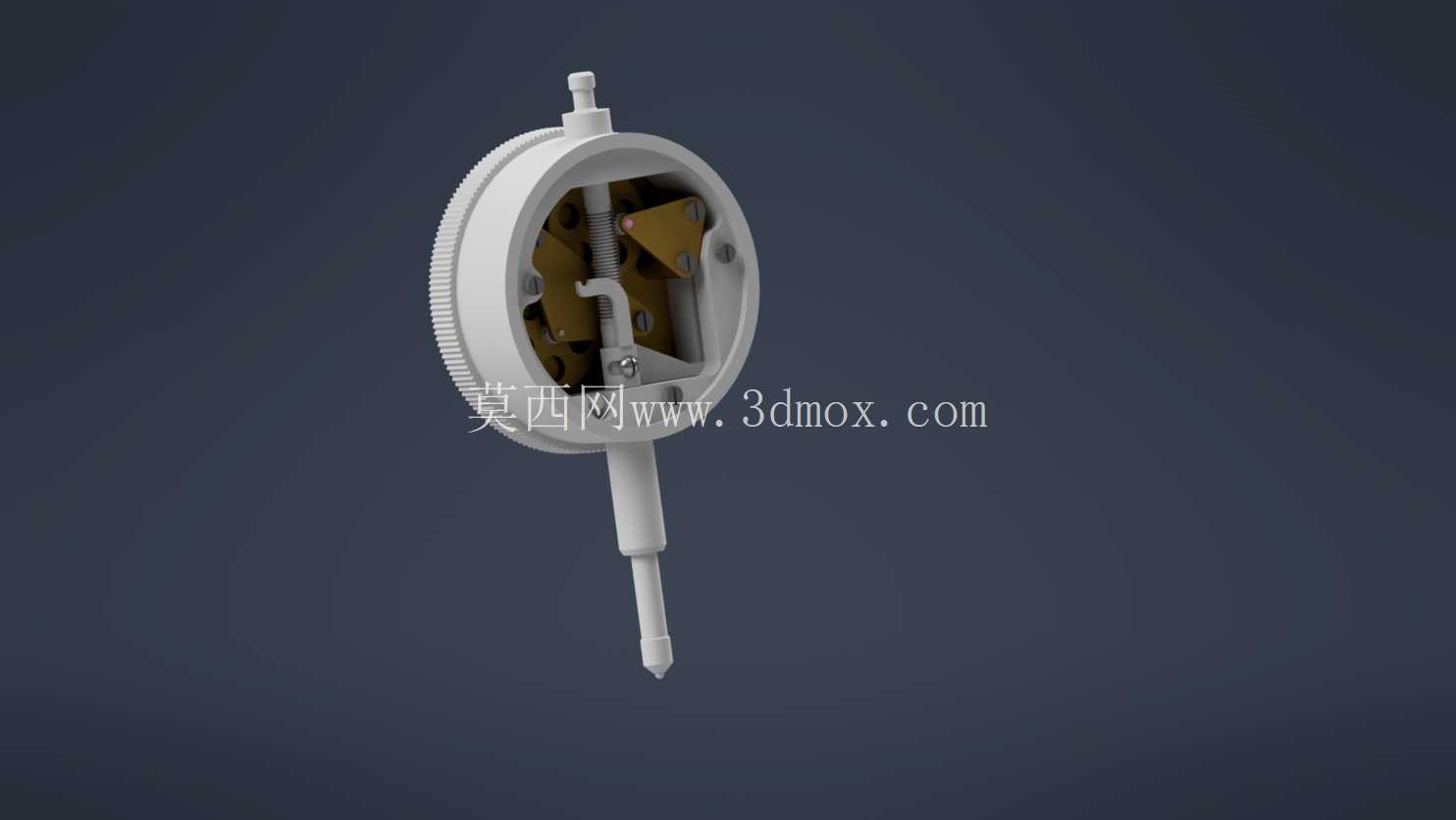

实际使用场景中，这类百分表常配合磁性表座固定在机床床身、工装固定板上，测头垂直抵靠在被测工件表面，通过预压1-2mm的量程让测头保持初始接触压力，转动表圈将指针对零后，即可通过缓慢移动工件或转动主轴，观察指针的摆动范围判断工件的跳动量、平面度、平行度等形位公差数值。相比电子数显类的指示表，机械式结构的抗干扰能力更强，在车间存在切削液飞溅、电磁干扰、油污粉尘的恶劣工况下，依然能保持稳定的测量性能，不会因为断电、信号干扰出现数值跳变的问题，这也是这类机械式刻度指示器至今仍在加工现场广泛使用的核心原因。模型中对内部传动齿轮组的安装空间、表蒙的装配卡槽、后盖的密封结构都做了等比例还原，能帮助刚接触机械测量的设计人员快速理解这类量具的传动原理，也能为非标自动化检测工位的量具选型提供直观的结构参照，避免选型时出现装夹干涉、量程不足、观测视角受限等实际问题。
