竖纹多棱敞口塑料杯结构设计

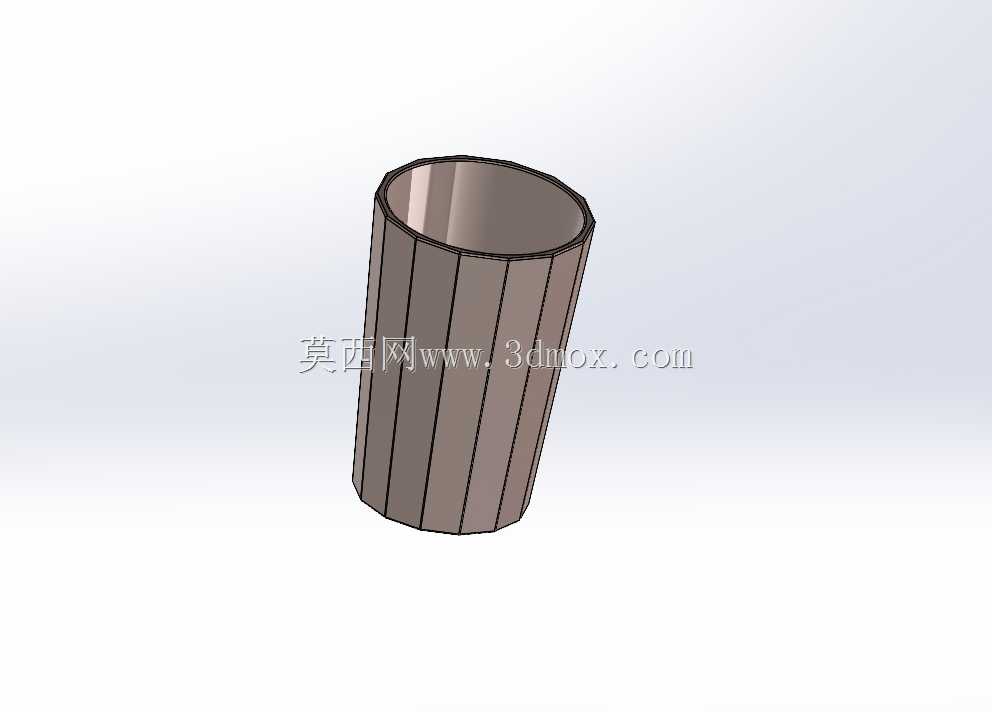

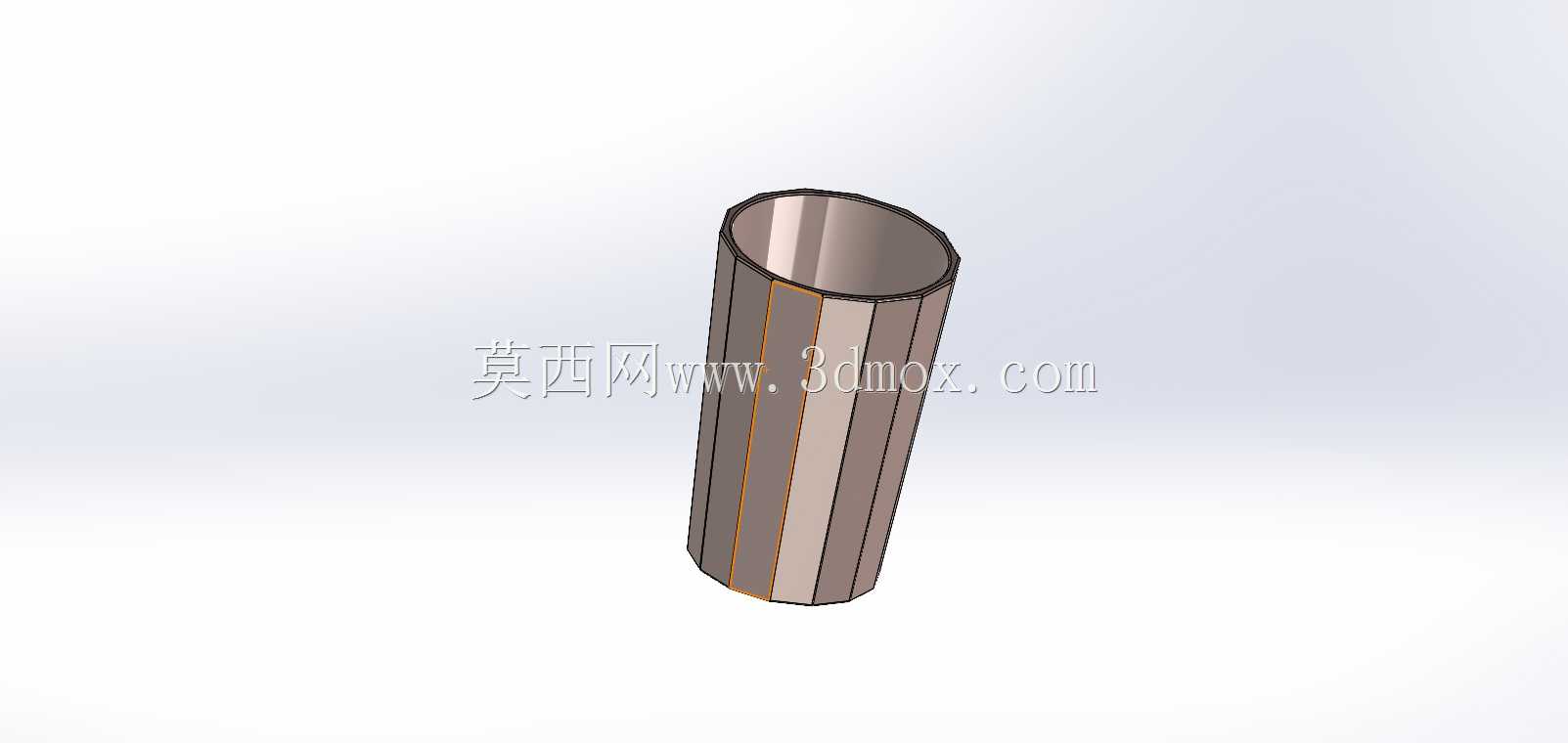

　　这款竖纹多棱敞口塑料件的设计，最初是面向餐饮连锁门店的一次性冷饮承载需求做的结构优化，日常在奶茶店、快餐店的前台取餐区、自助饮料机旁都能见到这类容器的实际应用，除了盛装冰饮、常温饮品之外，部分场景下也会被用来分装小份零食、桌面收纳零散文具或小型五金零件，适配场景覆盖商用餐饮、办公桌面、家用储物多个维度。从结构设计逻辑来看，杯身采用多道竖向棱边的造型，并非单纯为了视觉辨识度，核心是解决薄壁塑料件径向受力易变形的问题——常规光滑圆柱薄壁杯，在盛装满杯液体时，人手握持的位置很容易因为局部应力集中出现凹陷，甚至导致杯内液体倾洒，而均匀分布的竖向棱边相当于在杯壁上增加了一圈纵向加强筋，在不额外增加壁厚、不提升原料用量的前提下，

　　能将杯身径向抗挤压强度提升40%左右，同时棱边形成的凹凸面能增大手部与杯身的摩擦力，哪怕杯壁外侧沾有冷凝水，握持时也不容易打滑。设计过程中特意将杯身设置为上宽下窄的微锥度结构，锥度控制在1:12的区间，这个角度一方面是匹配注塑生产时的脱模需求，不需要额外做复杂的抽芯结构就能顺利脱模，有效降低模具加工成本和生产时的不良率；另一方面，空杯状态下可以直接嵌套堆叠，单摞堆叠50个杯子的整体高度仅为单个杯子高度的1.8倍，能大幅降低仓储和运输过程中的空间占用，不管是门店后场的储物架摆放，还是物流运输环节的装箱，都能有效提升空间利用率。杯口位置做了1.2mm宽度的卷边处理，卷边内侧做了圆弧过渡，没有尖锐的棱角，

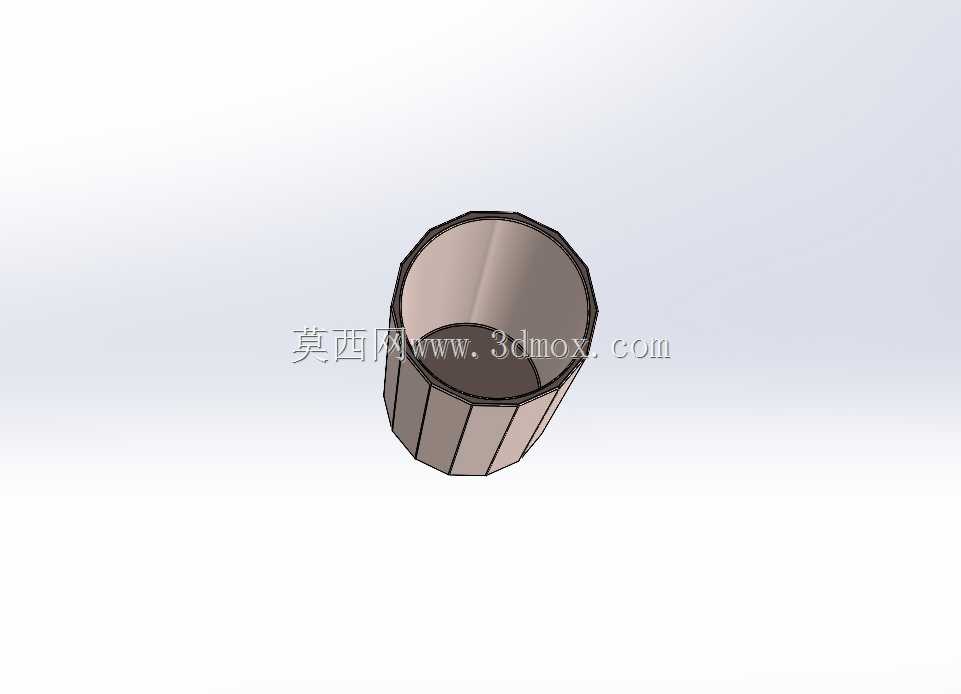

　　既可以避免使用者口唇接触杯口时被薄塑料边缘划伤，也能提升杯口的结构强度，在配套杯盖压合的时候，卷边位置可以和杯盖的卡槽形成稳定的卡合结构，哪怕杯子倾斜45度放置，杯内的液体也不会从杯口缝隙渗漏。杯底位置设计了0.8mm深度的内凹结构，外圈的支撑环宽度为2mm，放置在光滑的玻璃桌面、烤漆台面上时，支撑环可以和接触面形成稳定的支撑，不会因为杯底和台面之间形成真空层导致拿起杯子时出现粘连的情况，同时内凹结构可以避免杯底直接和桌面的积水、污渍接触，减少杯底被污染的概率。从安装和适配边界来看，这款杯子的杯口外径为76mm，杯底外径为62mm，整体高度为120mm，额定盛装容量为400ml，杯壁的基础壁厚为0.6mm，棱边凸起位置的壁厚为0.

　　8mm，整体重量控制在8g左右，适配市面上常规口径的76mm规格塑料杯盖、纸质杯套，不需要单独开模生产配套配件，能直接对接现有供应链的通用配件，降低终端用户的采购成本。设计时也考虑了不同使用场景的适配性，杯身的竖向棱边数量设置为12道，这个数量既不会因为棱边过密导致注塑时出现走胶不满的问题，也不会因为棱边间距过大导致加强效果不足，棱边的凸起高度为1.5mm，握持时手指刚好可以卡在相邻两道棱边的凹槽位置，握持手感更贴合人手的指腹弧度，长时间握持也不会出现局部压痕。在材料适配层面，这款结构既适配食品级PP材质的注塑生产，满足餐饮场景的食品接触安全要求，也可以改用PET材质做吸塑生产，适配不同产能规模的生产厂商的工艺条件，不需要对结构做大幅调整就能直接切换生产工艺。另外，杯身的竖纹结构也预留了足够的印刷定位面，相邻棱边之间的平面区域宽度为12mm，可以直接印刷品牌标识、容量刻度、提示文字等内容，印刷时棱边可以作为定位基准，不需要额外做印刷定位治具，能提升印刷工序的生产效率，减少印刷对位偏差导致的不良品。
