V6发动机用凸轮轴结构设计

项目分类:发动机 发布时间:2026-02-28 ID:1143069
  • V6发动机用凸轮轴结构设计
  • V6发动机用凸轮轴结构设计

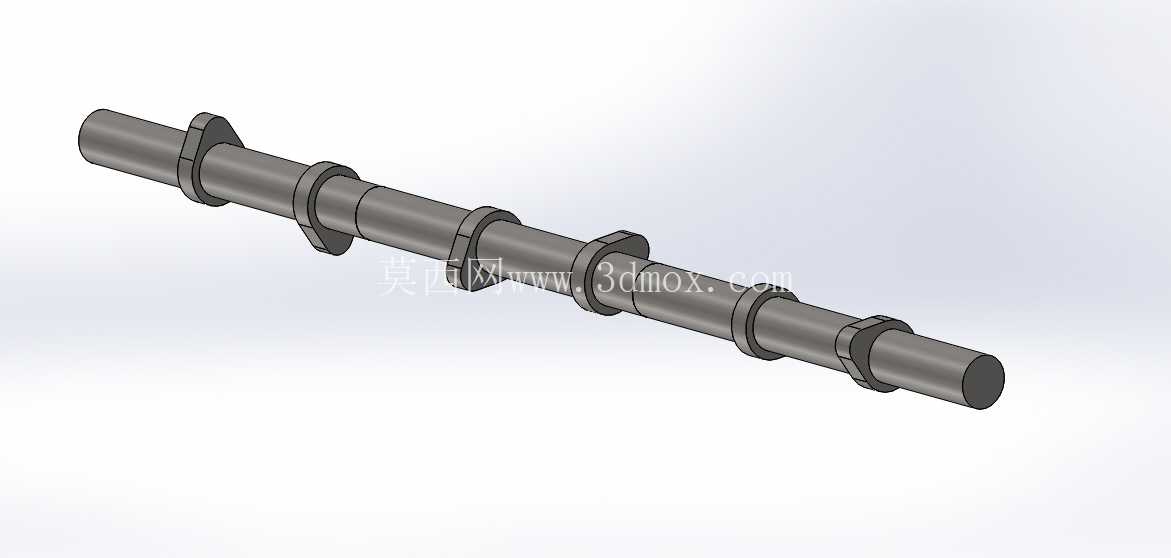

  在车用V型六缸发动机的配气系统里,凸轮轴是核心驱动部件,直接决定了进排气门的开闭时序、升程规律,对发动机的充气效率、动力输出平顺性、燃油经济性都有决定性影响。这款凸轮轴针对V6发动机的90度夹角缸体布局设计,采用整体式锻造合金钢基体结构,沿轴向依次布置多组进排气凸轮型线,相邻凸轮之间设置轴颈支撑结构,匹配缸盖对应的凸轮轴轴承座安装位,安装时可直接沿缸盖凸轮轴孔轴向穿入,轴颈与轴瓦的配合间隙控制在0.03-0.07mm区间,满足高速运转下的油膜建立需求。

  从实际工况来看,V6发动机最高转速普遍能达到6000rpm以上,凸轮轴需要承受气门弹簧的周期性交变载荷,还有凸轮与挺柱之间的接触摩擦,所以设计时凸轮型面采用了等加速-等减速过渡曲线,避免气门开闭过程中出现冲击、飞脱的问题,同时型面做了硬化处理,表面硬度达到HRC55-62,降低长期运转后的磨损量。轴身的凸轮相位角严格对应各缸的点火顺序,V6发动机常见的点火顺序为1-6-5-4-3-2,相邻做功缸的凸轮夹角按点火间隔角匹配,保证各缸进排气过程互不干扰,进气凸轮的型线升程略大于排气凸轮,适配高转速下的进气充量需求。

  安装边界上,整根凸轮轴的轴向总长度适配V6发动机单侧缸盖的轴向尺寸,两端分别对应正时驱动端和信号轮安装端,驱动端设置有正时链轮或正时皮带轮的定位键槽,保证正时装配时的相位精度,信号端预留凸轮轴位置传感器的信号触发结构安装位,无需额外加工即可匹配电喷系统的相位采集需求。轴身上的各轴颈直径采用阶梯式设计,从驱动端到尾端依次小幅递减,既方便装配时顺利穿入缸盖轴承孔,也能保证各支撑位的承载能力匹配对应位置的载荷,中间位置的轴颈对应缸盖中间的主油道,设计有径向油孔,将缸盖主油道的压力机油引入凸轮轴中心油道,再通过各凸轮位置的径向油孔润滑凸轮与挺柱的摩擦面,同时为气门机构提供润滑。

  在实际应用场景中,这款凸轮轴适配民用乘用车的V6自然吸气发动机,覆盖2.5L-3.5L排量区间,既可以满足日常通勤的低转速扭矩输出需求,也能在高转速区间维持稳定的配气效率,避免出现高转速下的充气不足问题。设计过程中规避了传统分体式凸轮轴的装配累积误差,整体式结构的相位精度更高,长期运转后不会出现凸轮片移位的问题,轴身的过渡圆角全部做了应力释放处理,降低交变载荷下的应力集中风险,避免轴身断裂的失效问题。凸轮的基圆直径经过反复校核,保证挺柱在基圆位置时气门完全关闭,密封压力符合气缸压缩压力的要求,不会出现气门关闭不严导致的缸压泄漏问题。同时凸轮型线的缓冲段设计充分考虑了气门间隙的补偿,冷机状态下的气门间隙控制在0.1-0.2mm区间,热机后零件膨胀间隙自动补偿,避免出现气门异响或者关闭不严的问题。
