内燃机活塞连杆组件结构设计

项目分类:发动机 发布时间:2026-02-28 ID:1143099
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计

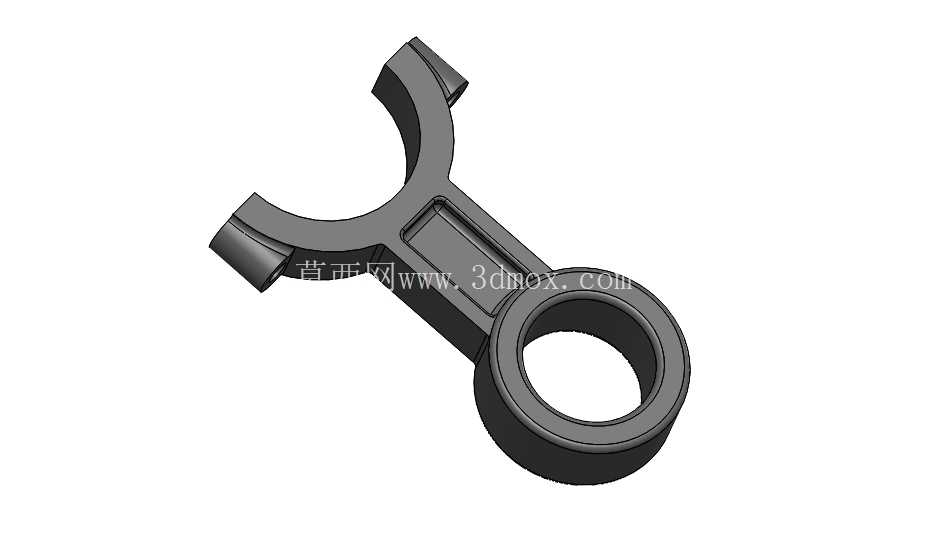

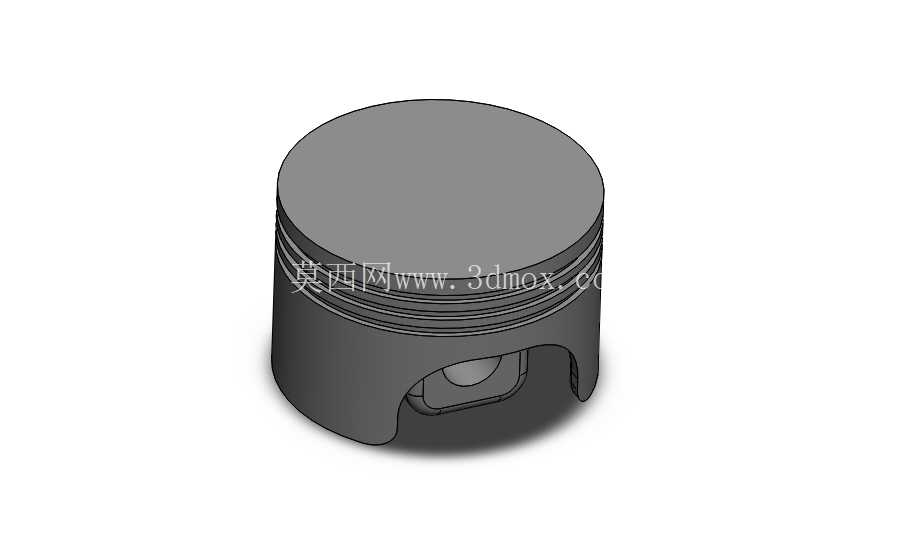

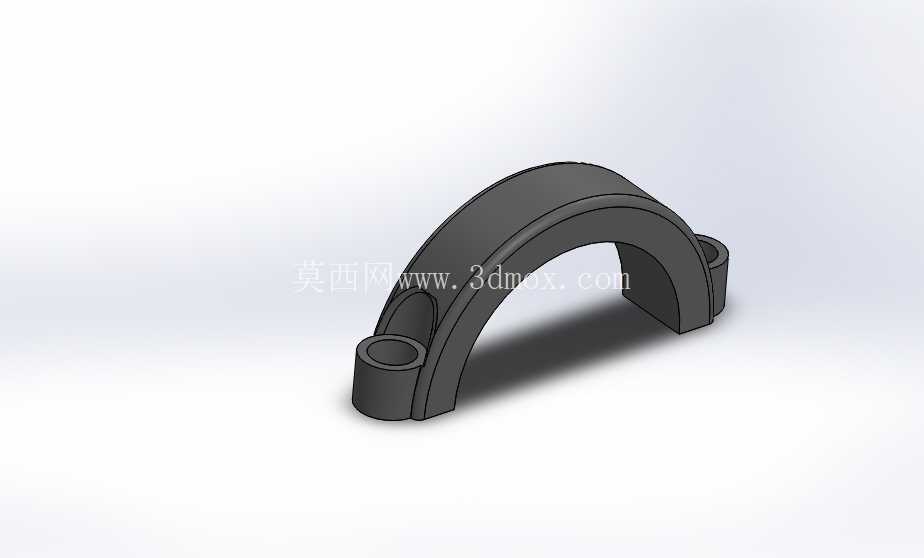

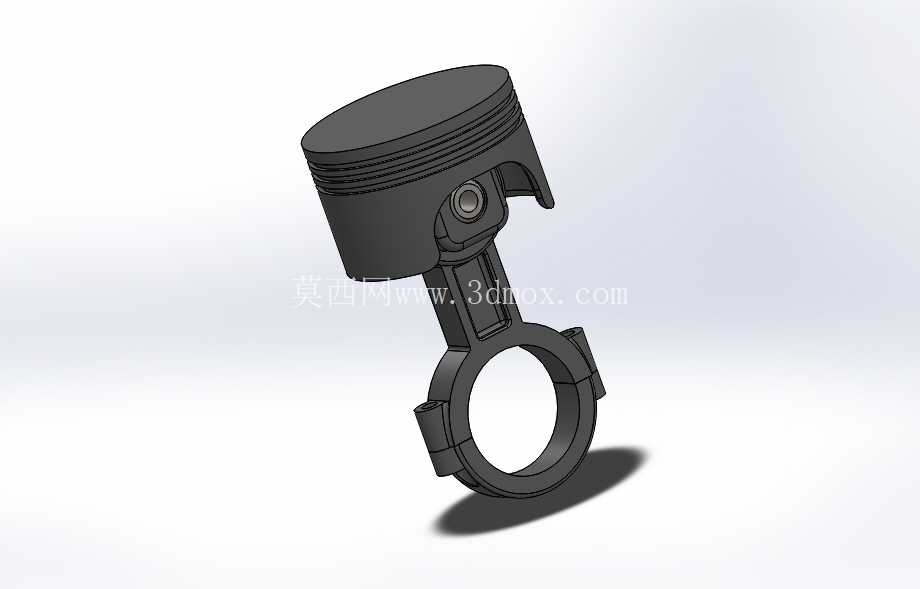

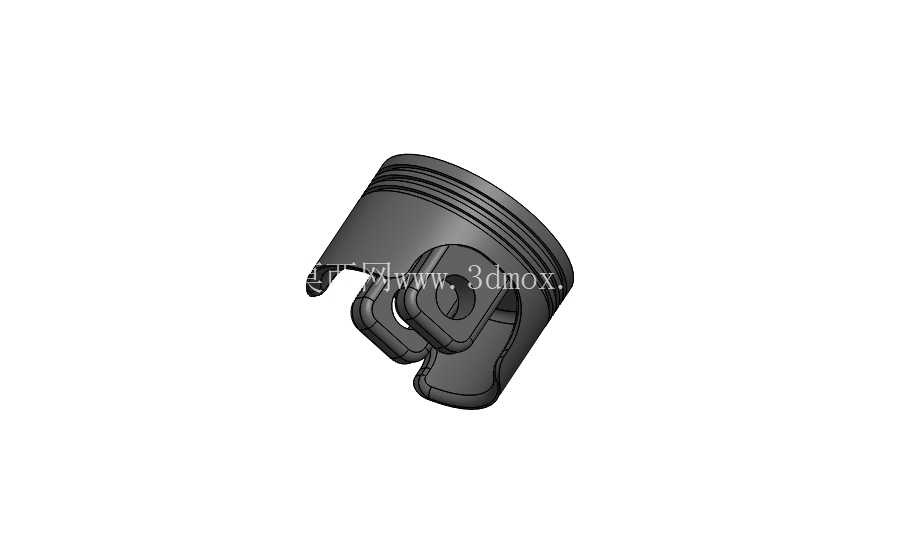

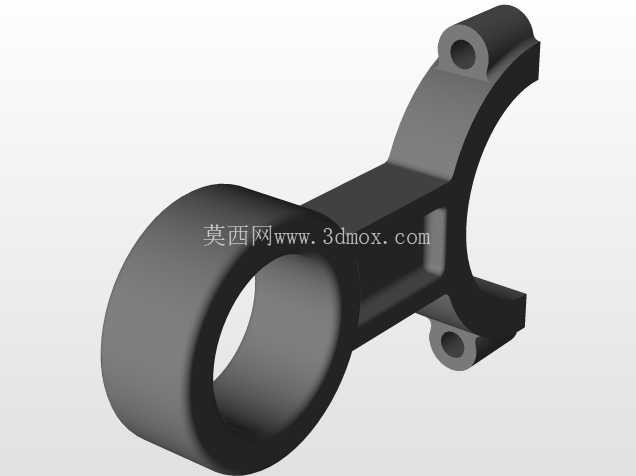

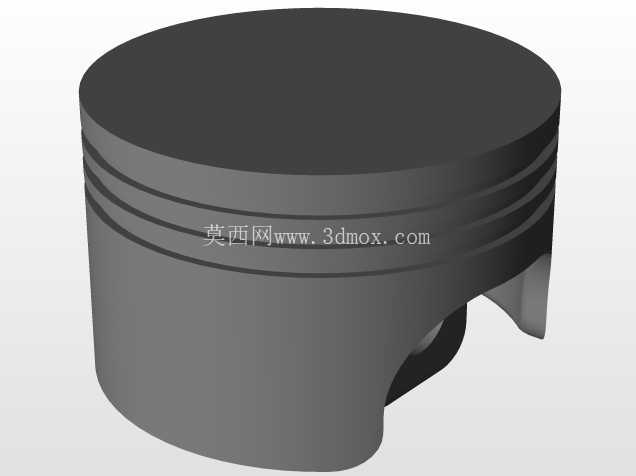

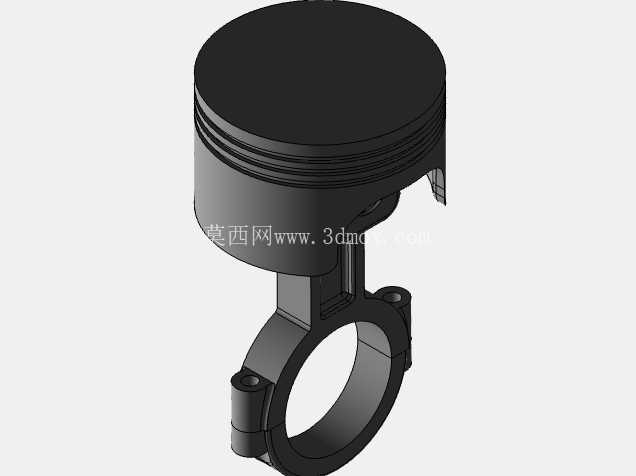

  在往复式内燃机的核心传动体系中,活塞连杆组件是完成热能向机械能转换的关键执行部件,其设计合理性直接决定动力输出效率、运行可靠性与整机寿命。这套组件的设计首先要匹配燃烧室的工作边界,活塞顶部的平顶结构适配多数小排量四冲程汽油机的燃烧室构型,顶部环带区域加工的三道环槽分别对应两道气环与一道油环,气环负责密封燃烧室高压燃气,避免做功冲程的燃气下窜至曲轴箱,油环则负责刮除气缸壁面多余的润滑油,防止机油进入燃烧室参与燃烧造成积碳与排放超标。活塞销孔采用浮动式设计,与活塞销之间保留微米级配合间隙,工作状态下活塞销可在销孔与连杆小头衬套间自由转动,保证受力均匀,降低局部磨损速率。连杆部分采用工字型截面结构,在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量,减少曲轴运转过程中的往复惯性力,连杆小头端集成衬套安装位,与活塞销配合传递活塞的往复推力,大头端为剖分式结构,通过连杆螺栓与连杆盖紧固,包裹曲轴连杆轴颈,将活塞的直线往复运动转化为曲轴的旋转运动,大头轴瓦的安装位需严格控制形位公差,保证与曲轴轴颈的配合间隙处于合理区间,形成稳定的润滑油膜,避免干摩擦造成的轴颈烧蚀。

  从安装边界来看,活塞的裙部设计为微椭圆型,冷态下裙部短轴垂直于活塞销方向,热态工作时裙部受热膨胀后趋近正圆,保证与气缸壁的配合间隙均匀,避免冷态敲缸、热态拉缸的故障;活塞总长度需匹配气缸的有效行程,保证活塞运行到上止点时顶部与气缸盖燃烧室的压缩余隙符合设计值,余隙过大会造成压缩比不足、动力输出下降,余隙过小则可能在热态下出现活塞顶碰气门的故障。连杆的中心距尺寸直接决定发动机的压缩比与冲程参数,大小头孔的平行度公差需控制在0.02mm/100mm以内,避免活塞在气缸内出现偏磨,造成气缸失圆、漏气等问题。

  在实际应用场景中,这套组件可适配小排量通用汽油机、摩托车发动机、小型通用动力机组等设备,设计过程中需充分考虑不同工况下的受力变化:做功冲程时活塞顶部承受最高可达8-12MPa的燃气爆发压力,连杆需传递该推力至曲轴,因此连杆本体需经过调质处理提升综合力学性能,活塞则采用共晶铝硅合金材质,在保证轻量化的同时具备足够的高温强度,适配燃烧室最高2000℃以上的瞬时工作温度。设计阶段还需对组件进行动平衡校核,活塞与连杆的往复质量需与同缸其他部件匹配,降低发动机运转过程中的振动与噪声,连杆大头的螺栓安装孔需采用对称布局,保证紧固过程中连杆盖受力均匀,避免出现应力集中造成的连杆断裂故障。

  活塞环槽的加工精度需控制在微米级,保证活塞环安装后侧隙、背隙符合设计要求,侧隙过小会造成活塞环卡滞在环槽内失去密封作用,侧隙过大则会加剧环槽的磨损,缩短活塞使用寿命。连杆大头的剖分面采用锯齿形定位结构,保证连杆盖与连杆本体的装配定位精度,避免运转过程中出现错位,破坏轴瓦与曲轴轴颈的配合关系。整套组件的所有配合面均需经过去毛刺处理,避免装配过程中金属碎屑进入润滑油道,造成轴瓦、气缸壁的异常磨损。
