双轮组低温差斯特林动力装置结构

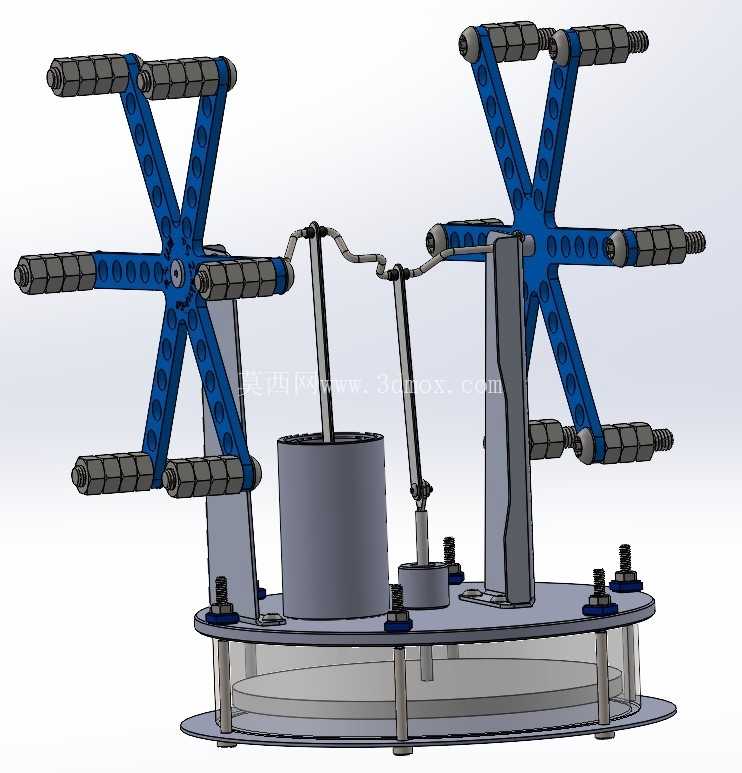

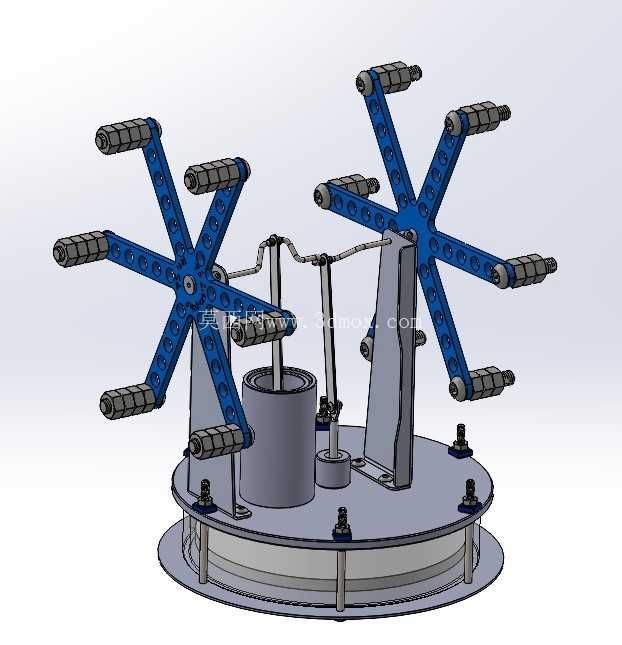

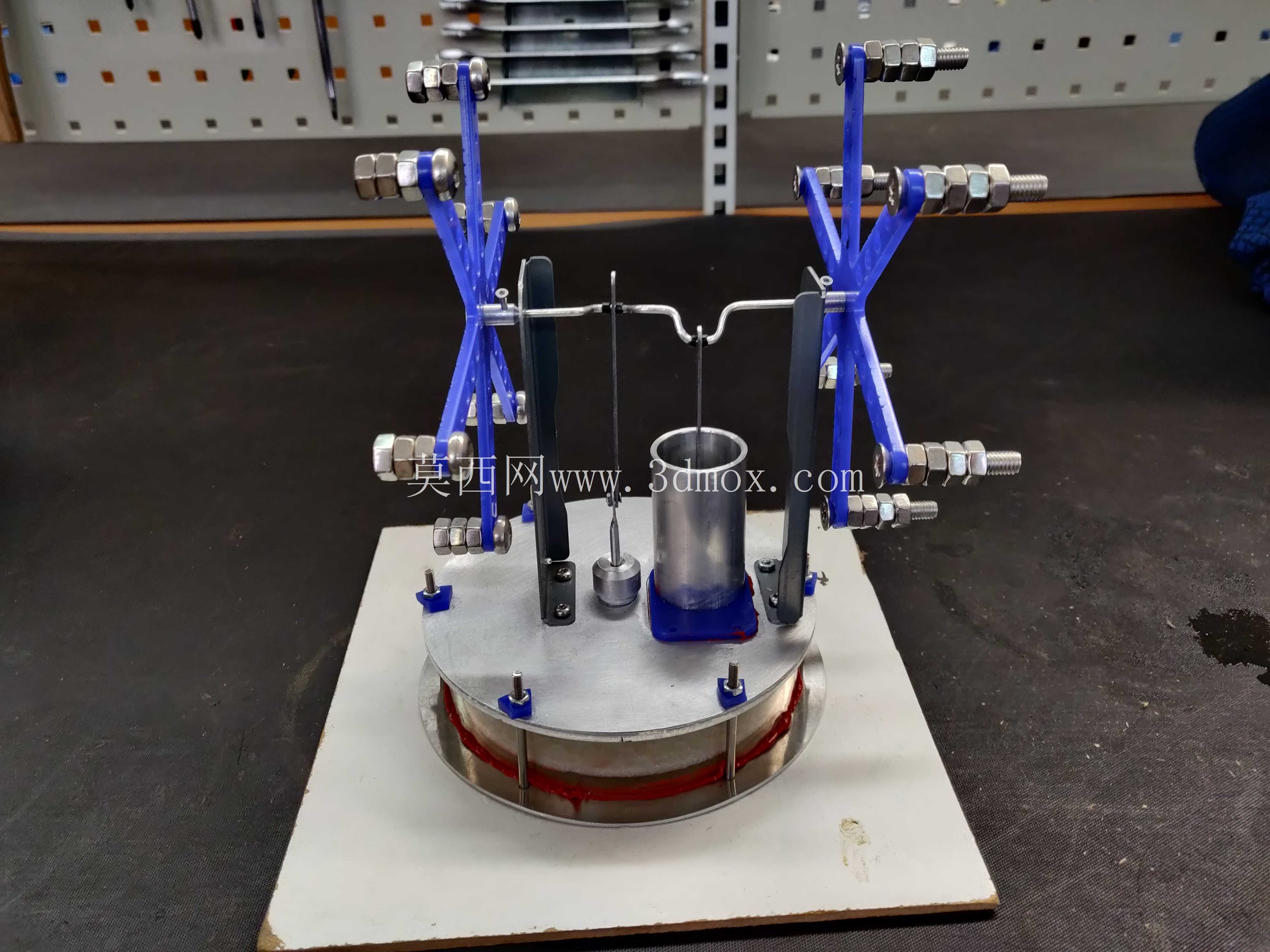

　　这套低温差斯特林动力结构，核心适配低品位热能利用场景，可依托冰与热水、工业余热、太阳能低倍聚光产生的微小温差完成热能到机械能的转换，常被用于物理教学演示、小型余热回收试验、低功率分布式动力源验证场景，区别于常规高温斯特林机型，其不需要高压燃烧、高温热源输入，在温差达到数十摄氏度时即可启动运转，对热源适配性极强。从结构设计逻辑来看，整机采用圆形底座作为安装基准，底座上预留了多个螺栓固定位，可直接固定在试验台架或者演示台面上，底座中部设置立式气缸安装位，气缸采用单作用活塞结构，配合侧面的配气连杆机构完成工质的周期式冷热交替循环，气缸两侧设置立式支撑立柱，分别承载两侧的星型轮组传动结构。

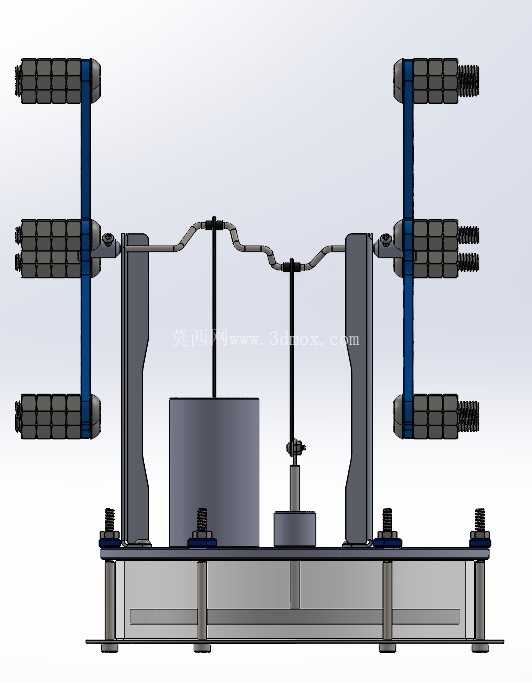

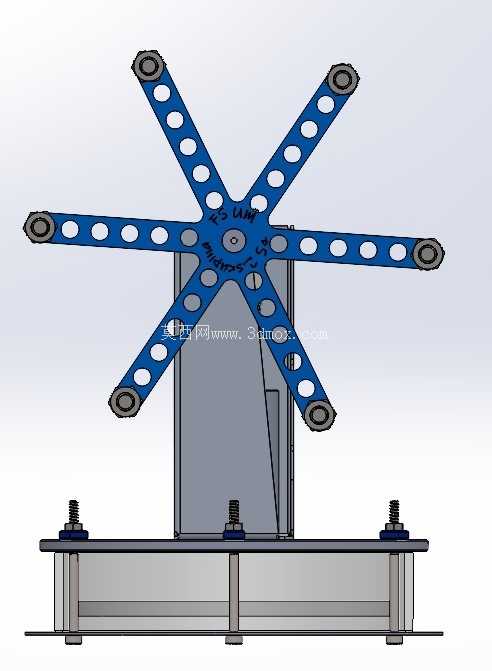

　　两侧的星型轮组采用六辐式对称结构，每根辐条端部设置圆柱形配重块，一方面作为飞轮储能结构，利用自身转动惯量平滑活塞往复运动带来的转速波动，让整机运转更平稳，另一方面配重块的位置可沿辐条滑槽调整，通过改变回转半径适配不同温差下的输出转速与扭矩特性，当热源温差较小时，可将配重块向中心调整降低转动惯量，降低启动阻力，当温差充足输出扭矩较大时，可将配重块外移，增大飞轮储能效果，提升运转稳定性。传动部分采用曲柄连杆联动结构，将活塞的直线往复运动转化为两侧星型轮的旋转运动，两侧轮组通过横向连杆实现同步联动，避免单侧轮组受力不均出现卡滞，连杆铰接点均采用间隙配合的销轴结构，预留合理的活动余量，降低加工精度带来的装配阻力，保证低温差下的启动性能。

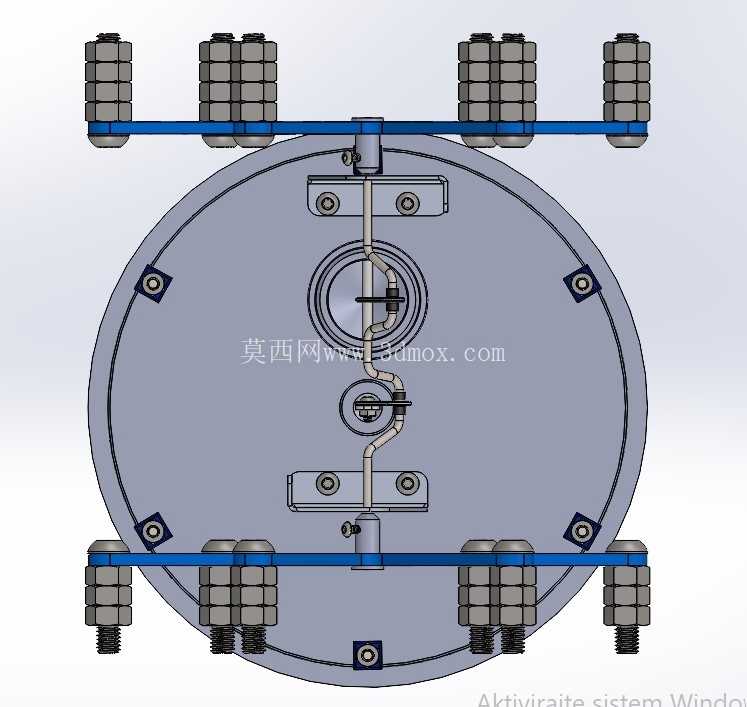

　　安装边界方面，整机底座为圆形法兰式结构，直径可适配常规教学试验台的安装孔位，整体高度控制在桌面级设备的合理范围，不需要额外的安装支架即可平稳放置，气缸与底座之间采用密封垫连接，避免工质泄漏影响循环效率，支撑立柱与底座之间采用螺栓紧固，可根据装配需求调整立柱垂直度，保证轮组转动时的同轴度，避免运转过程中出现偏磨。在实际应用中，这类结构不需要燃料燃烧，仅依靠冷热端温差即可运转，既可以作为科普教具直观展示外燃机的工作原理，也可作为小型低功率动力源，为微型发电装置、小型展示机构提供动力输出，在工业余热回收场景中，可利用设备冷却水与环境空气的温差驱动该装置，带动小型散热风扇或者传感装置供电，实现余热的梯级利用。

　　设计过程中重点考虑了低温差下的启动阻力控制，所有运动铰接点都采用低摩擦设计，活塞与气缸之间采用间隙密封配合，避免活塞环带来的过大摩擦阻力，配气机构的行程经过优化，匹配低温差下的工质膨胀收缩量，保证循环过程中工质能够在冷热端充分换热，提升能量转换效率。星型轮组的辐条采用等强度设计，在保证结构刚度的前提下尽可能降低自身重量，减少不必要的惯量损耗，端部配重块采用圆柱形结构，转动过程中风阻更小，降低无功能耗。整机所有外露结构件均采用模块化设计，各个部件之间通过螺栓或者销轴连接，不需要专用工具即可完成拆解与重组，方便教学场景下的结构展示与原理讲解，也便于试验过程中调整各个部件的参数，测试不同结构参数对整机性能的影响。冷热端换热结构采用大接触面积设计，气缸下端作为热端可直接放置在热水面或者低温加热平台上，气缸上部设置散热结构，可与环境空气或者冷源充分接触，快速建立冷热端温差，缩短启动等待时间。
