复古NES游戏手柄外壳结构设计

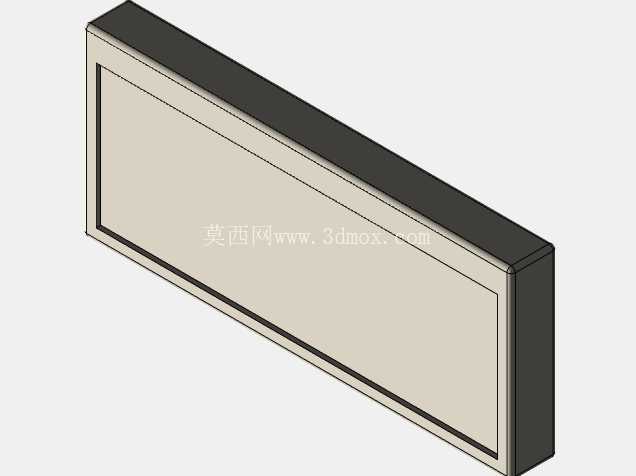

　　这款复古游戏控制器的外壳结构设计，完全还原初代NES手柄的经典操作布局，在结构设计阶段优先考虑手持握持的人机工程边界，整体外轮廓采用圆角矩形切边处理，壳体边缘做R2.5的圆弧过渡，避免长时间握持产生硌手的触感，壳体壁厚统一设置为1.8mm，适配常规ABS注塑工艺的成型要求，筋位厚度控制在壁厚的0.6倍，避免壳体表面出现缩痕影响外观质感。从实际应用场景来看，这类复古手柄外壳既可以用于复刻初代NES主机的配套外设生产，也可以适配DIY复古游戏盒子的外接控制终端，还能作为怀旧主题数码周边的改装载体，适配不同玩家的个性化改装需求。

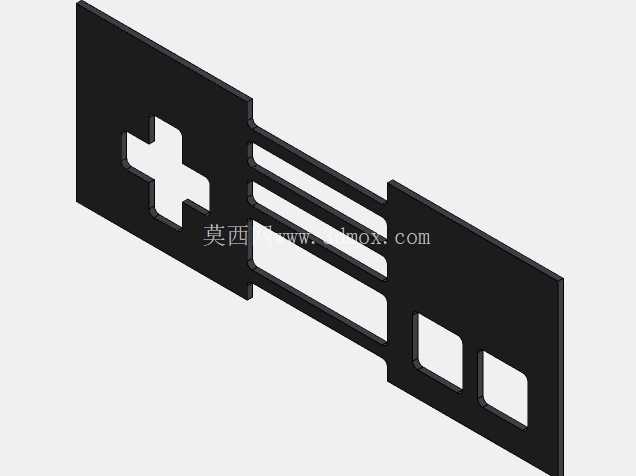

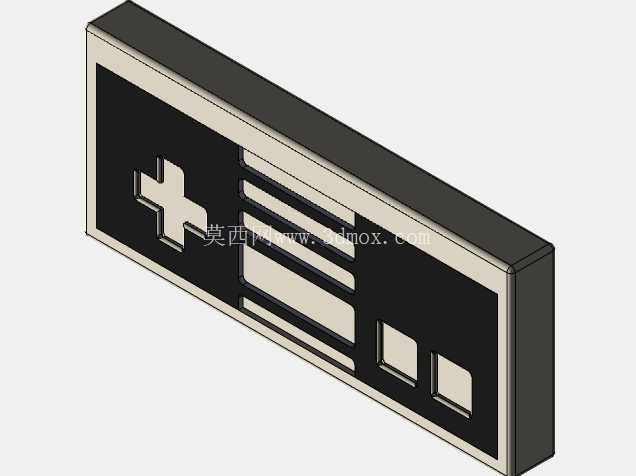

　　功能布局上，正面左侧设置十字方向按键的安装位，按键与壳体的配合间隙控制在0.15mm，既保证按键按压时无卡滞，也不会出现间隙过大晃动感，方向键下方设置十字形的定位凸台，与内部硅胶导电胶的定位槽匹配，保证按压行程稳定在1.2mm，触发反馈清晰无虚位。右侧区域设置两个圆形功能按键的安装位，按键边缘做0.3mm的倒角处理，与壳体安装孔的同轴度公差控制在0.1mm以内，两个按键的中心距按照初代手柄的经典间距设置，适配大多数玩家的拇指操作范围，避免操作时出现误触。中间区域预留了选择键与开始键的长条形安装槽，槽位深度与按键高度匹配，保证按键装配后表面与壳体表面的高度差控制在0.2mm，既不会突出过多容易误碰，也不会凹陷过深影响按压手感。壳体的内部结构上，四周设置均匀分布的螺丝柱，螺丝柱内径适配M2自攻螺丝，柱位根部做0.5mm的圆角加强，避免锁螺丝时出现柱位开裂的问题，螺丝柱的高度与上下壳的合模间隙匹配，合模面设置0.8mm宽的止口结构，上下壳装配后止口配合深度为1.2mm，既可以保证壳体装配后的密封性，也能避免上下壳出现错位偏移。壳体背部设置电池仓的预留位？不，这款是有线手柄的结构，背部出线位置设置防拉脱的线卡结构，线卡与壳体一体成型，出线孔做R3的圆弧过渡，避免线材弯折时出现外皮磨损的问题。

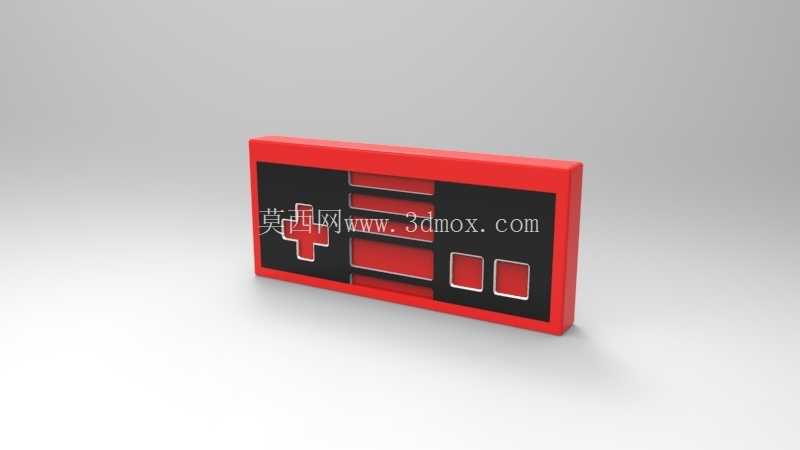

　　设计过程中特意还原了初代NES手柄的红黑撞色外观，红色外框与黑色按键面板的分界位置做0.2mm的断差处理，装配后分界清晰无错位，面板表面做细晒纹处理，避免使用过程中残留指纹影响外观，按键表面做轻微的磨砂质感处理，拇指按压时不易打滑。安装边界方面，整体外形长度控制在130mm，宽度控制在65mm，整体厚度控制在18mm，完全适配成年人单手握持的尺寸范围，内部PCB板的安装位设置四个定位柱，定位柱高度统一，PCB板装配后与壳体内壁的间隙预留1mm，避免元器件与壳体接触出现磨损，导电胶的安装位设置定位筋，保证导电胶的触点与PCB板上的碳膜位置完全对齐，按压时触发位置准确无偏移。

　　从结构可靠性角度考虑，壳体的四个角位置做局部加厚处理，厚度达到2.5mm，避免摔落时边角出现开裂，按键的按压行程位置预留足够的回弹空间，硅胶导电胶的压缩量控制在30%，保证按键寿命达到常规游戏手柄的使用要求，不会出现长时间使用后按键回弹无力的问题。这类复古外设的结构设计不需要过度追求复杂的功能集成，核心是还原经典操作手感的同时，保证结构的装配便利性与长期使用的可靠性，所有配合尺寸的公差设置都适配常规注塑生产的精度要求，不需要过高的加工精度就能实现良好的装配效果，有效控制生产阶段的不良率。
