防震防水铝制树莓派防护外壳结构设计

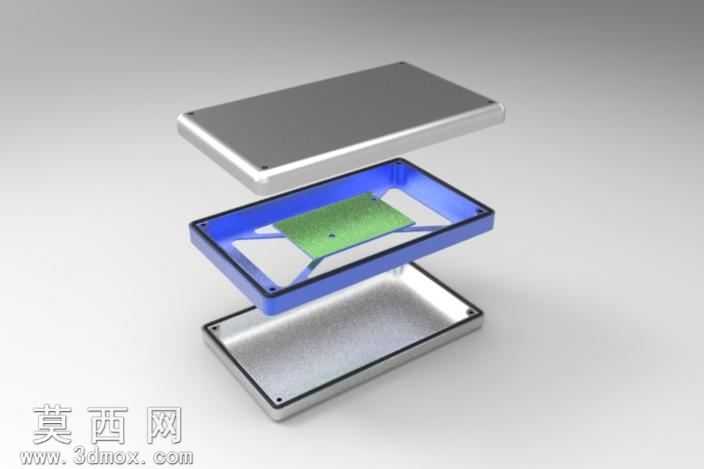

本作品为针对树莓派开发板设计的防震防水铝制防护外壳，整体采用SolidWorks完成全参数化三维建模，建模过程中严格遵循电子设备防护壳体的尺寸公差规范，对每一处装配间隙、卡扣位置、密封槽尺寸都进行了精准的参数约束，确保后续生产加工的尺寸可行性。模型采用分层式堆叠结构设计，从上至下分为上盖板、中间承载框架、下底座三个独立装配模块，各模块之间通过边角的定位柱与螺丝孔位实现精准对位，装配逻辑清晰，拆装便捷。渲染阶段采用Keyshot完成材质与光影调试，上盖板与下底座赋予哑光阳极氧化铝材质，还原铝制壳体细腻的磨砂金属质感，同时调整金属粗糙度参数避免过度反光影响结构展示；中间承载框架赋予半透明蓝色PC工程塑料材质，既可以直观展示内部的树莓派主板安装位，也能体现中间框架的缓冲防护属性；内部承载的树莓派主板赋予哑光绿色PCB板材材质，还原电路板真实的表面纹理与元器件排布细节。结构设计上重点优化了防震与防水性能，中间框架内部设置了X型交叉加强筋结构，既可以提升框架整体的抗挤压强度，也能在壳体受到外力冲击时通过筋位的微形变吸收冲击力，避免内部电路板受震损坏；上下壳体与中间框架的贴合面预留了密封胶条安装槽，可嵌入橡胶密封圈实现IP65级别的防水防尘效果，适配户外、潮湿工况下的树莓派部署需求。设计思路围绕树莓派的实际使用场景展开，摒弃了多余的装饰性结构，所有造型都服务于防护功能与装配便利性，边角做了R3圆角处理避免锐边划伤，壳体侧面预留了通用接口的避让位，不影响树莓派原有接口的正常插拔使用，整体模型结构完整，装配关系清晰，可直接用于3D打印验证或者开模生产参考。
